GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল

GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
সাক্ষ্যদান: CE
ন্যূনতম চাহিদার পরিমাণ: 1
প্যাকেজিং বিবরণ: কার্টুন
ডেলিভারি সময়: পিক সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে অফ সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে
পরিশোধের শর্ত: টি/টি, পেপ্যাল
যোগানের ক্ষমতা: 5000
ভালো দাম এখন যোগাযোগ
বিস্তারিত তথ্য
মডেল নং।: K220+R502-F স্ক্রিন: ছবির মতো
যোগাযোগ ইন্টারফেস: আরএস২৩২ আঙুলের ছাপের ক্ষমতা: 200
পাওয়ার সাপ্লাই: DC 10V--24V স্ট্যান্ডবাই কারেন্ট: <10mA
আউটপুট: রিলে (সর্বোচ্চ বর্তমান:10A) পরিবহন প্যাকেজ: স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ প্যাকেজ
স্পেসিফিকেশন: পাওয়ার সাপ্লাই: DC 10V--24V ট্রেডমার্ক: বৃদ্ধি
উৎপত্তি: চীন Hs কোড: 8471609000
যোগানের ক্ষমতা: 5000 ভয়েস সার্ভিস: ভয়েস সার্ভিস ছাড়া
ঘড়ি: ঘড়ি ছাড়া রঙ: ছবির মতো
নমুনা: US$ 23.9/Piece 1 Piece(min. Order) | কাস্টমাইজেশন: উপলভ্য -- কাস্টমাইজড অনুরোধ
শিপিং খরচ: শিপিং খরচ এবং আনুমানিক ডেলিভারি সময় সম্পর্কে. অর্থ প্রদানের পদ্ধতি: প্রাথমিক পেমেন্ট সম্পূর্ণ পেমেন্ট
মুদ্রা: ইউ এস ডলার$ ফেরত & ফেরত: আপনি পণ্য প্রাপ্তির 30 দিন পর্যন্ত ফেরতের জন্য আবেদন করতে পারেন।

পণ্যের বর্ণনা

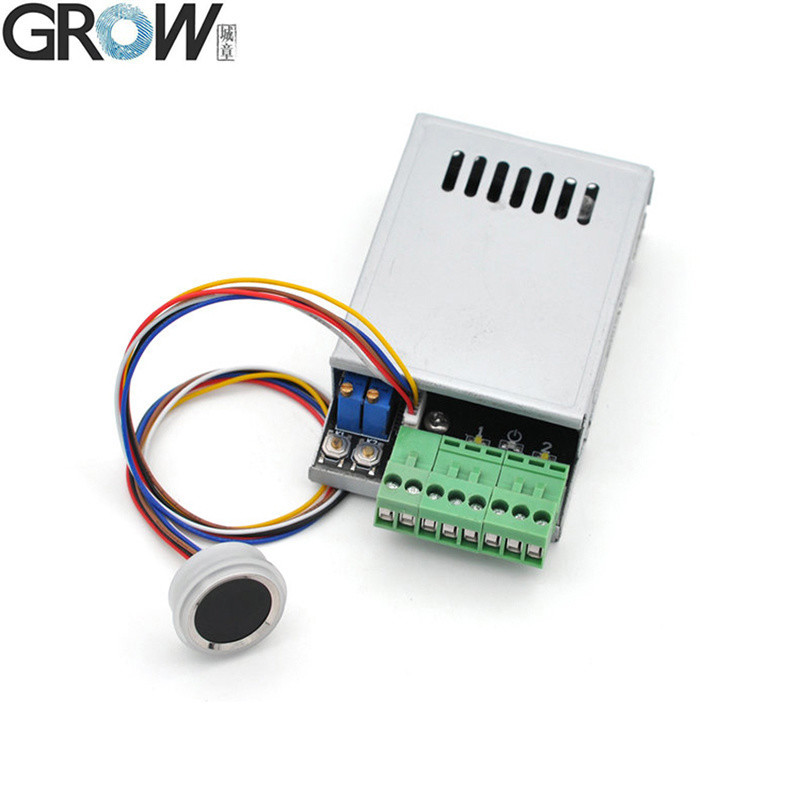

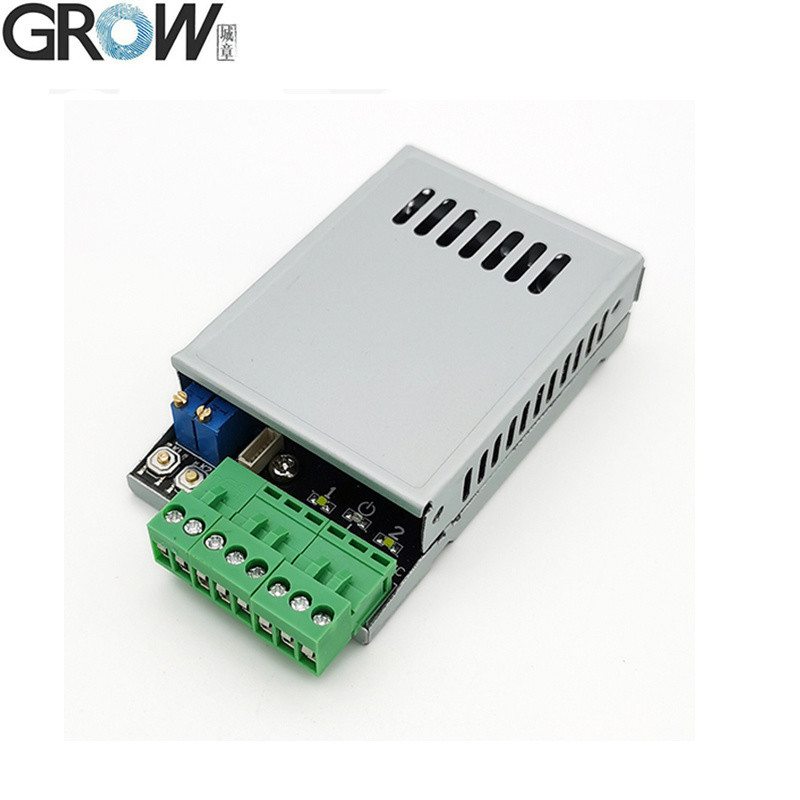

GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 0

প্রযুক্তিগত পরামিতি

·পাওয়ার সাপ্লাইঃ DC10V--24V
·আউটপুটঃ রিলে ((সর্বোচ্চ. বর্তমানঃ 10A)
·স্ট্যান্ডবাই মোডে বর্তমানঃ <10mA
·ফিংগারপ্রিন্ট ক্যাপাসিটিঃ 300 টুকরা
·রিলে সময়ঃ 0.5 সেকেন্ড-60 সেকেন্ড বা তার বেশি 60 সেকেন্ড - স্বাভাবিকভাবে খোলা মোডে - আঙুল চাপুন - রিলে খোলা, আবার চাপুন - রিলে বন্ধ

অপারেশন নির্দেশাবলী

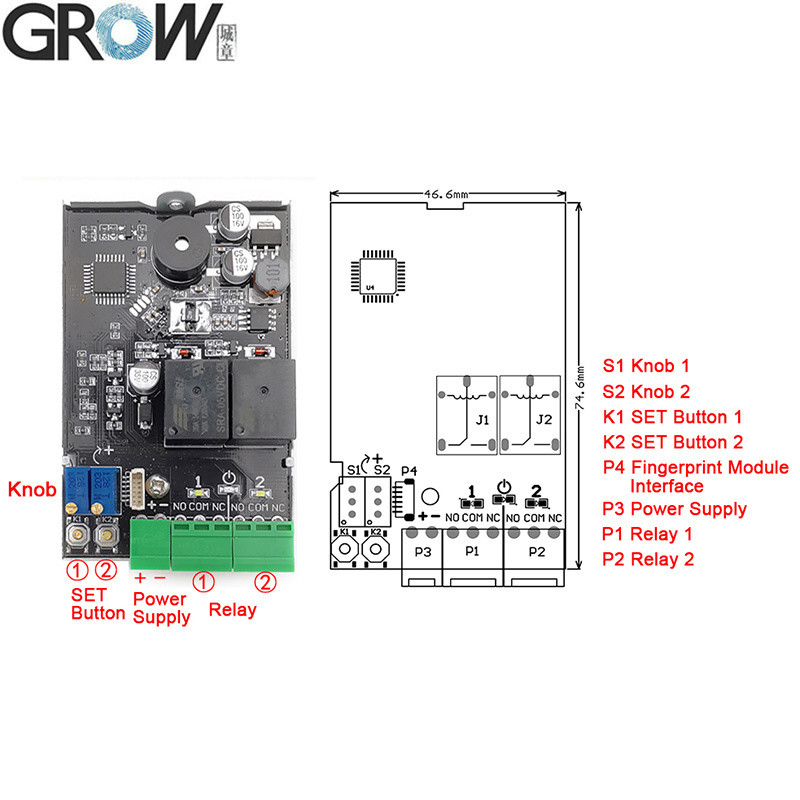

1.SET বোতাম ((K1-K2)
1.1 রেজিস্টার অ্যাডমিনিস্ট্রেটরের আঙুলের ছাপ:SET বোতামটি কিছুক্ষণের মধ্যে চাপুন,সিস্টেম অ্যাডমিনিস্ট্রেটর রেজিস্টারের অবস্থা এবং নীল সূচক হালকা দ্রুত ফ্ল্যাশ করুন,একই আঙুল একাধিকবার আঙুলের ছাপ সংগ্রহ এলাকায় রাখুন যতক্ষণ না সঙ্গীত শোনা মানে আঙুলের ছাপ নিবন্ধন সফল. আঙুলের ছাপ ক্রমাগত নিবন্ধিত করা যেতে পারে. যদি আঙুলের ছাপ যোগ করার প্রয়োজন নেই, কয়েক সেকেন্ডের জন্য অপেক্ষা করুন প্রস্থান.

1.২ আঙুলের ছাপ মুছে ফেলুনঃ
1.2.1 একক রিলে অবস্থানের আঙুলের ছাপ মুছে ফেলুন:সংগত SET বোতামটি দীর্ঘ সময় ধরে টিপুন,নীল সূচকটি দ্রুত ফ্ল্যাশ করে,দীর্ঘ "ডি" বিপ শুনতে পান,আঙুলটি শিথিল করুন,রিলে ইন্ডিকেটর হালকা এবং সঙ্গীত শুনতে, এর মানে হল প্রশাসক এবং ব্যবহারকারীর আঙুলের ছাপের এই অবস্থান মুছে ফেলা হয়;
1.2.2 রিলে অবস্থানের সমস্ত আঙুলের ছাপ মুছে ফেলুন ((ফ্যাক্টরি ডিফল্ট ফিরে যান): দীর্ঘ "ডি" বিপ শুনতে দীর্ঘ "ডি" বাটন দীর্ঘ চাপুন, আঙুলটি শিথিল করুন, সমস্ত সূচক লাইট চালু করুন,অর্থ সূচনা অপারেশন সফল, কারখানার ডিফল্ট ফিরে.

2. ব্যবহারকারীর আঙুলের ছাপ নিবন্ধন করুন: ব্যবহারকারীর আঙুলের ছাপ যোগ করার জন্য মিউজিক এবং নীল সূচক লাইট দ্রুত ফ্ল্যাশ না হওয়া পর্যন্ত প্রায় 10 সেকেন্ডের জন্য প্রশাসকের আঙুলের ছাপ টিপুন।একই ব্যবহারকারীর আঙুল একাধিকবার আঙুলের ছাপ সংগ্রহ এলাকায় রাখুন যতক্ষণ না সঙ্গীত শুনতে আঙুলের ছাপ নিবন্ধন সফল মানে. ফিঙ্গারপ্রিন্ট ক্রমাগত নিবন্ধিত করা যেতে পারে. যদি ফিঙ্গারপ্রিন্ট যোগ করার প্রয়োজন নেই, কয়েক সেকেন্ডের জন্য অপেক্ষা করুন (দ্রষ্টব্যঃব্যবহারকারীর আঙুলের ছাপের সঞ্চয়স্থান প্রশাসকের আঙুলের ছাপের সঞ্চয়স্থানের উপর নির্ভর করে; যদি প্রশাসকের আঙুলের ছাপ একই সময়ে ১ এবং ২ নম্বরে সংরক্ষণ করা হয়, তাহলে ব্যবহারকারীর আঙুলের ছাপ ডিফল্টরূপে ১ নম্বরে সংরক্ষণ করা হবে।)

3.ব্যবহারকারীর আঙুলের ছাপ মুছে ফেলুন: "Di-" এবং সঙ্গীত শোনা পর্যন্ত প্রশাসকের আঙুলের ছাপটি প্রায় ২০ সেকেন্ড ধরে চাপুন, যার অর্থ এই অবস্থানে ব্যবহারকারীর আঙুলের ছাপ মুছে ফেলা হয়। (দ্রষ্টব্যঃব্যবহারকারীর আঙুলের ছাপের মুছে ফেলার অবস্থান প্রশাসকের আঙুলের ছাপের সঞ্চয়স্থানের উপর নির্ভর করে. যদি প্রশাসকের আঙুলের ছাপ একই সময়ে No.1 এবং No.2 এ সংরক্ষণ করা হয়, No.1 এ ব্যবহারকারীর আঙুলের ছাপ ডিফল্টরূপে মুছে ফেলা হবে)

4রিলে সময় সেট করুনঃ রিলে বন্ধের সময় 0.5 থেকে 60 সেকেন্ডে সেট করতে S1 বা S2 ঘোরান। 60 সেকেন্ডের বেশি হলে, এটি স্বাভাবিকভাবে খোলা অবস্থায় স্বাভাবিকভাবে বন্ধ অবস্থায় থাকবে,ফিঙ্গারপ্রিন্ট পাস করার সময় রিলে চালু, এবং তারপর রিলে মুক্তি যখন আঙুলের ছাপ আবার পাস, রিলে চালিত এবং বৃত্তাকারভাবে মুক্তি। রিলে যোগাযোগ আউটপুট, সুইচ সংকেত, কোন ভোল্টেজ আউটপুট।

5.ব্যবহারঃ আঙুল চাপুন, আঙুলের ছাপ পাস করার পরে রিলে বন্ধ হয়, এবং বন্ধের সময়টি S1 বা S2 দ্বারা নির্ধারিত হয়।


নোটঃ
1. সমস্ত সূচক লাইট স্ট্যান্ডবাই অবস্থায় বন্ধ এবং লাইট কাজ অবস্থায় চালু আছে;
2.যদি আপনি স্বাভাবিকভাবে খোলা মোডে থাকলে মডিউল ইন্ডিকেটর লাইট বন্ধ করতে চান, তাহলে দীর্ঘ "ডি" বিপ তিনবার শোনার জন্য SET বোতামটি দীর্ঘ চাপুন। খুলতে এই পদক্ষেপটি পুনরাবৃত্তি করুন।


K220 R502-A,R502-AW,R502-F,R503 ফিঙ্গারপ্রিন্ট মডিউলের সাথে ব্যবহার করা যেতে পারে


R502-F স্পেসিফিকেশন

মডেল R502-F
প্রকার ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল
ইন্টারফেস UART ((TTL)
রেজোলিউশন 508 ডিপিআই
ভোল্টেজ ডিসি ৩.৩ ভি
ফিঙ্গারপ্রিন্ট ক্যাপাসিটি 200
সেন্সিং অ্যারে ১৯২*১৯২ পিক্সেল
কাজকারী বর্তমান ২০ এমএ
স্ট্যান্ডবাই বর্তমান সাধারণ স্পর্শ স্ট্যান্ডবাই ভোল্টেজঃ 3.3V, গড় বর্তমানঃ 2uA

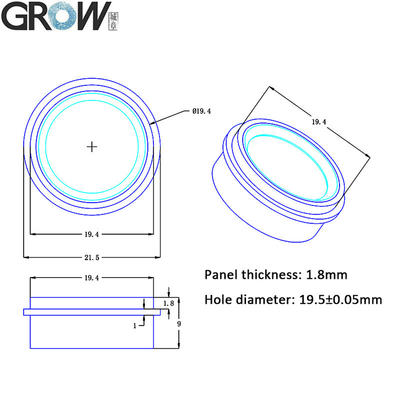

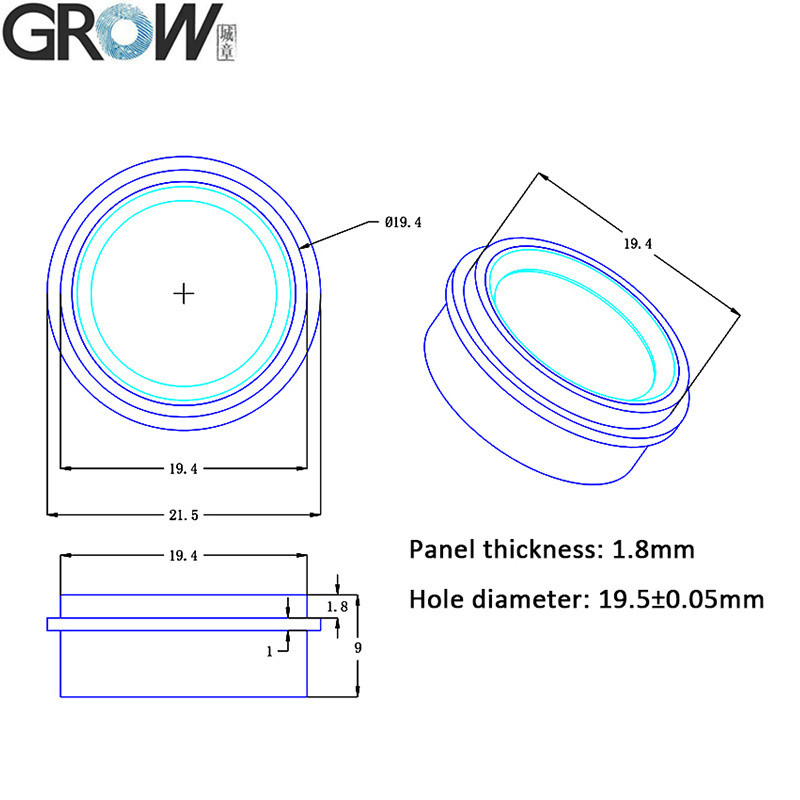

ফিঙ্গারপ্রিন্ট মডিউলের বাহ্যিক আকার ব্যাসার্ধ ২১.৫ (মিমি)
ফিঙ্গারপ্রিন্ট মডিউলের অভ্যন্তরীণ আকার ব্যাস 19.5 (মিমি)
ফিঙ্গারপ্রিন্ট মডিউলের উচ্চতা ৯ (মিমি)
কার্যকর সংগ্রহ অঞ্চল ব্যাসার্ধ ১৫.৫ (মিমি)

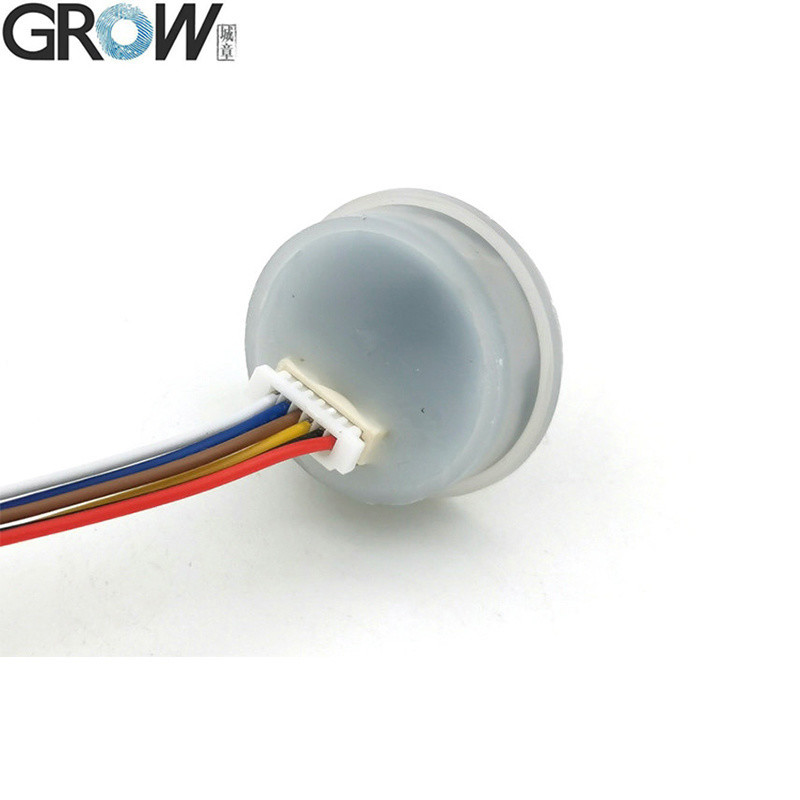

সংযোগকারী SH1.0-6Pin

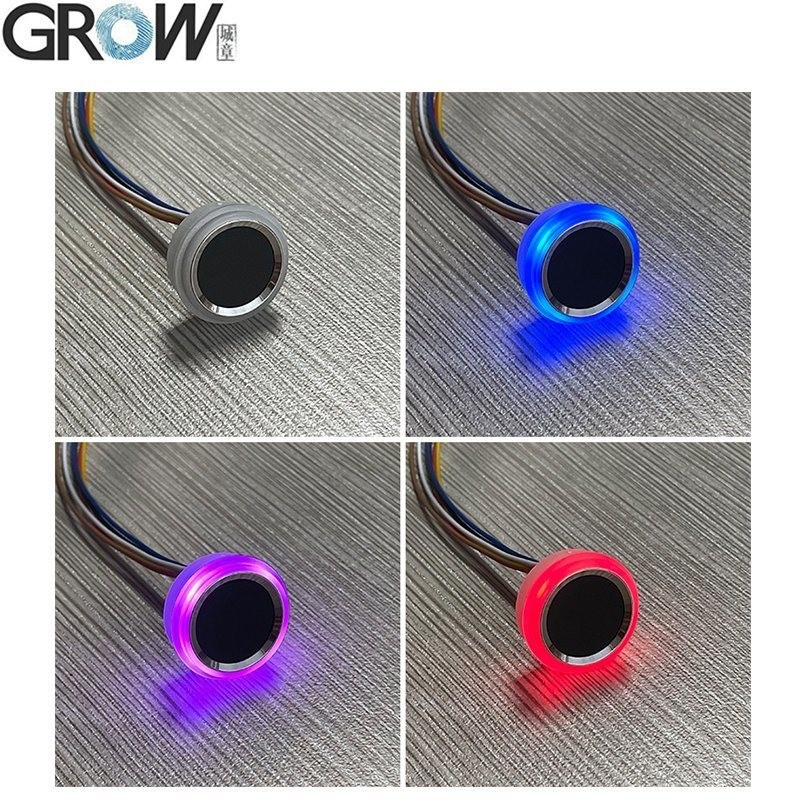

এলইডি নিয়ন্ত্রণ হ্যাঁ
এলইডি রঙ নীল আর লাল
স্ক্যানের গতি < ০.২ সেকেন্ড
যাচাইকরণের গতি < ০.৩ সেকেন্ড
মিলের পদ্ধতি 1:1১ঃ এন
এফআরআর ≤১%
FAR ≤0.001%
কাজের পরিবেশ -২০সি-৬০সি
কাজের আর্দ্রতা ১০-৮৫%
অ্যান্টি-স্ট্যাটিক ক্ষমতা ১৫ কেভি
ঘর্ষণ প্রতিরোধের তীব্রতা ১ মিলিয়ন বার
যোগাযোগের বাউন্ড রেট (UART): (9600 × N) bps যেখানে N = 1 ~ 12 ((ডিফল্ট N = 6, অর্থাৎ 57600bps)




ফাইল

·আর্ডুইনো, অ্যান্ড্রয়েড, নেট, উইন্ডোজ ইত্যাদির জন্য বিনামূল্যে রেফারেন্স এসডিকে ফাইল সরবরাহ করা।
·ব্যবহারকারীর ম্যানুয়াল প্রদান


K220 অপারেশন ভিডিও ইউটিউবেঃhttps://youtu.be/YQXeH9AGbco

যদি এসডিকে ফাইল প্রয়োজন হয়, আমাদের সাথে যোগাযোগ করুন.



GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 1
GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 2GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 3GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 4
GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 5GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 6GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 7
GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 8GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 9GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 10
GROW K220+R502-F দুই রিলে DC10-24V প্রশাসক/ব্যবহারকারী K220 ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড+R502-F জলরোধী ছোট ফিঙ্গারপ্রিন্ট মডিউল 11
