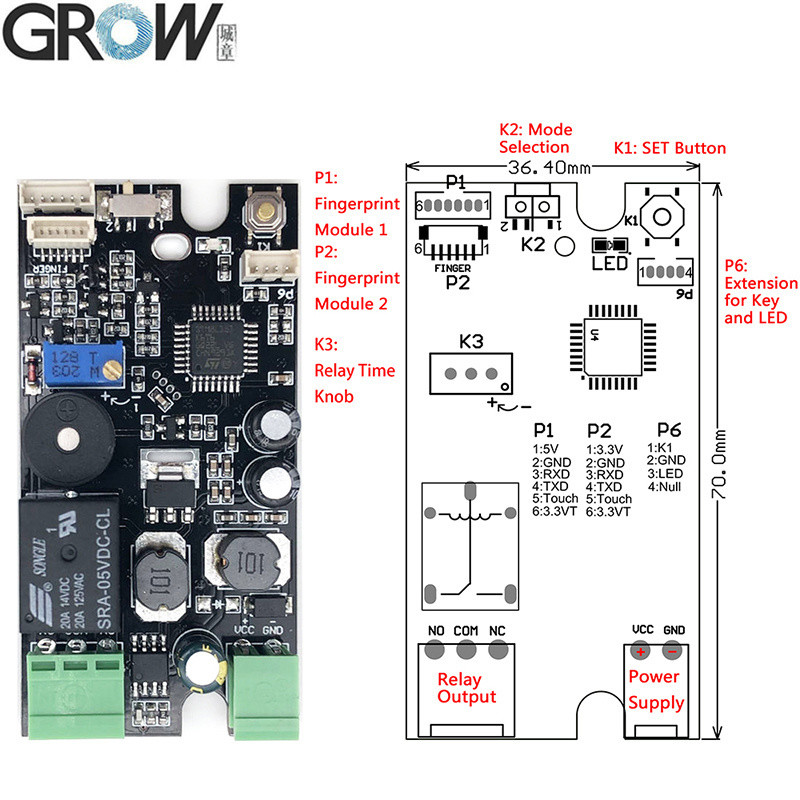

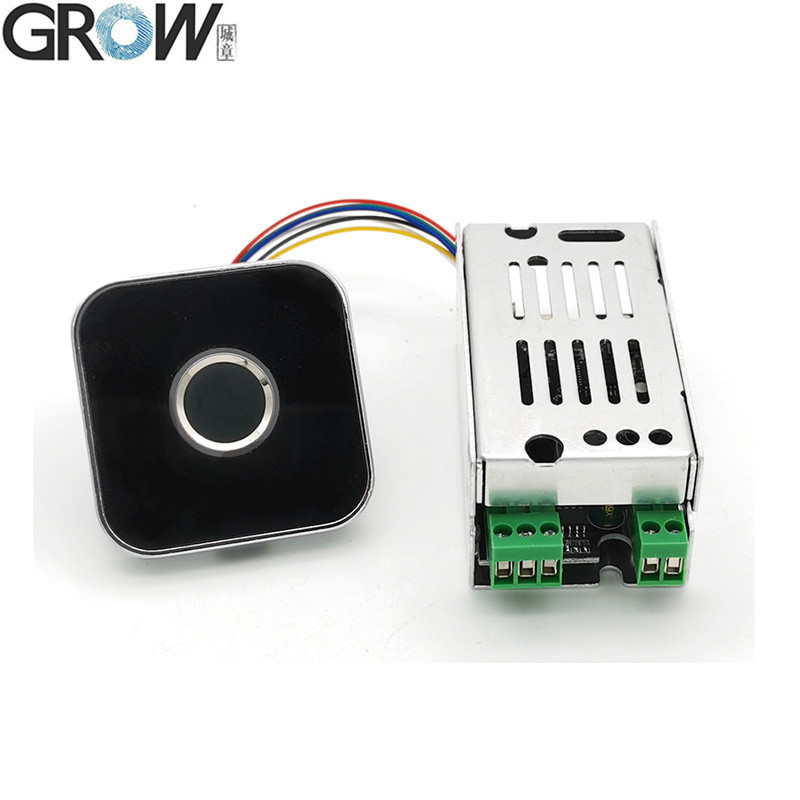

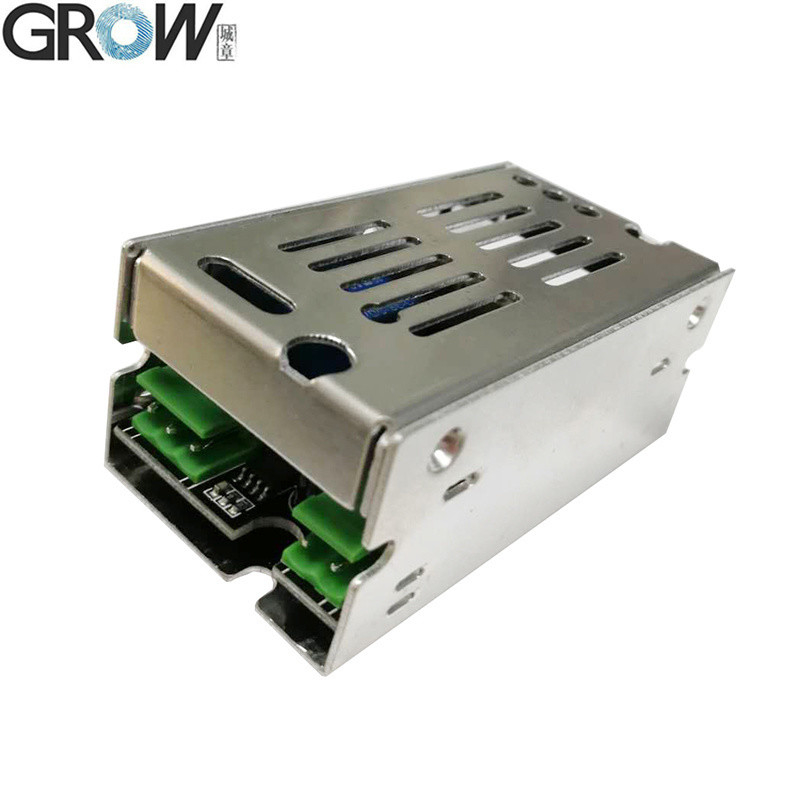

K215-V1.3 প্রযুক্তিগত পরামিতি
·পাওয়ার সাপ্লাইঃ DC10-30V,
·কন্ট্রোল বোর্ডের জন্য স্ট্যান্ডবাই বর্তমানঃ 40mA
·ফিংগারপ্রিন্ট ক্যাপাসিটিঃ 200
·আকারঃ ৩৬.৪*৭০mm
রিলে ফাংশনঃ স্বাভাবিকভাবে খোলা বা ১-২০ সেকেন্ড
·লইড স্লিপ মোডে বন্ধ হতে পারে: দীর্ঘ সময় (প্রায় ১০ সেকেন্ড) সেট বোতাম টিপুন, এলইডি স্লিপ মোডে বন্ধ হয়ে যাবে।
K215-V1.3 অপারেশন নির্দেশাবলী
1. সংক্ষিপ্তভাবে সেট বোতাম টিপুন,সিস্টেম রেজিস্টার অবস্থা এবং নীল সূচক হালকা দ্রুত ফ্ল্যাশ, সংগ্রহ এলাকায় আপনার আঙুল স্থাপন, আঙুলের ছাপ রেজিস্টার সফল যখন সঙ্গীত শুনতে;ফিঙ্গারপ্রিন্ট ক্রমাগত রেকর্ড করা যেতে পারে যখন সিস্টেম রেজিস্টার রাষ্ট্র; যদি আঙুলের ছাপ যোগ করার প্রয়োজন নেই, কয়েক সেকেন্ড অপেক্ষা করুন।
2. যখন কারখানার ডিফল্ট ফিরে, "ডি" এবং সঙ্গীত শুনতে না হওয়া পর্যন্ত SET বোতাম টিপুন, অর্থ ইনস্টলেশন অপারেশন সফল.
3. মোড নির্বাচন ব্যবহারঃ যখন 2 নির্বাচিত হয়, রিলে এর অপারেটিং সময় হয়১ থেকে ২০ বছরযখন 1 নির্বাচন করা হয়, যখন ফিঙ্গারপ্রিন্ট পাস হয় তখন রিলে চালিত হয়, এবং তারপর ফিঙ্গারপ্রিন্ট আবার পাস হলে রিলে মুক্তি পায়, রিলে চালিত হয় এবং বৃত্তাকারভাবে মুক্তি পায়।পাওয়ার বন্ধ হলে রিলে মুক্তি পায়.
নোটঃ
কারখানার অবস্থায়, যেকোনো আঙুলের ছাপ পাস হতে পারে, আঙুলের ছাপ নিবন্ধনের পরে, এই ফাংশনটি অবৈধ;
স্লিপ মোড সেট করুন, দীর্ঘ সময় (প্রায় 10 সেকেন্ড) সেট বোতাম টিপুন এবং "ডিডিডি" শব্দ এবং সঙ্গীত শোনা না হওয়া পর্যন্ত আপনার আঙুলটি ছেড়ে দেবেন না,ইনিশিয়ালাইজেশন অপারেশন সফল।
K215-V1.3 এর বিস্তৃত ব্যবহার রয়েছে, যা অটোমোবাইল নিয়ন্ত্রণ, অ্যাক্সেস নিয়ন্ত্রণ এবং অন্যান্য অনুষ্ঠানে ব্যবহার করা যেতে পারে।
K215-V1.3 R300,R301T,R302,R303T,R307,R501,R502,R502-A,R502-AW,R503 ফিঙ্গারপ্রিন্ট মডিউলের সাথে সংযুক্ত হতে পারে।

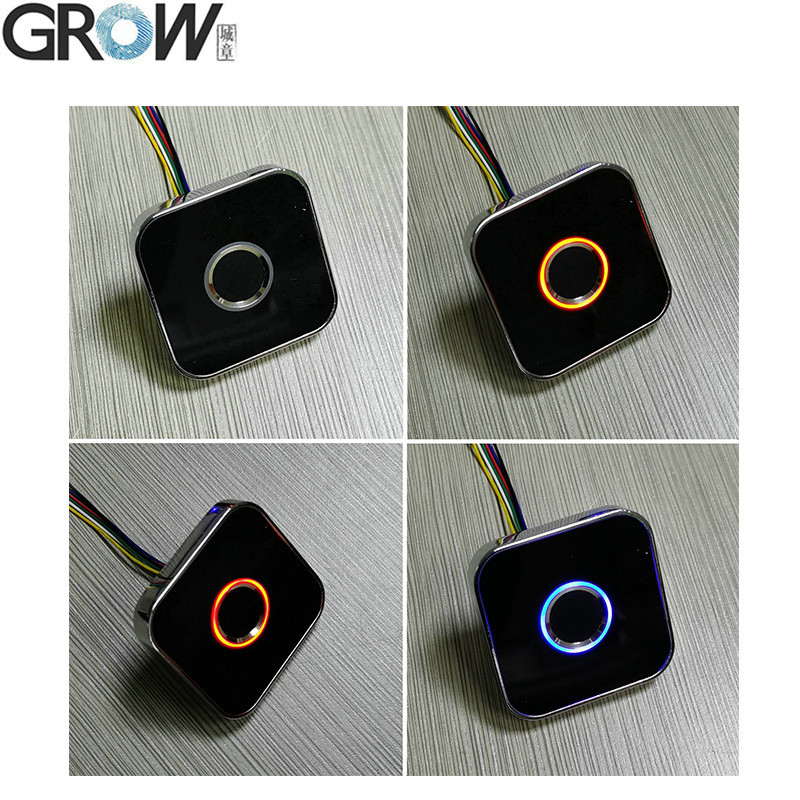

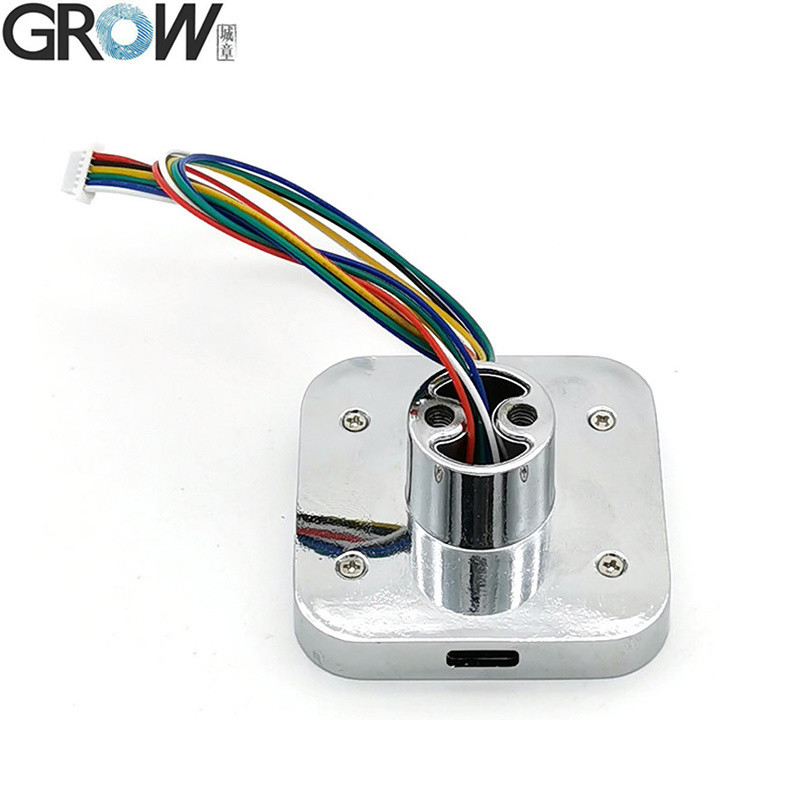

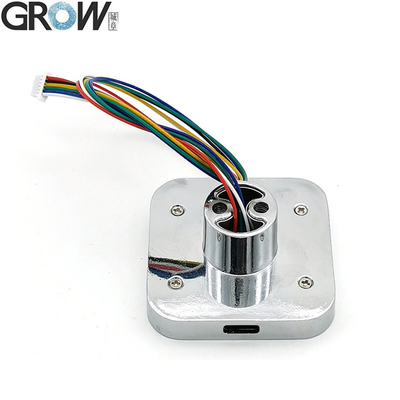

R502-AW স্পেসিফিকেশন
| মডেল |
R502-AW |
| প্রকার |
ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল |
| ইন্টারফেস |
UART ((TTL) |
| রেজোলিউশন |
508 ডিপিআই |
| ভোল্টেজ |
ডিসি ৩.৩ ভি |
| ফিঙ্গারপ্রিন্ট ক্যাপাসিটি |
200 |
| সেন্সিং অ্যারে |
১৯২*১৯২ পিক্সেল |
| কাজকারী বর্তমান |
২০ এমএ |
| স্ট্যান্ডবাই বর্তমান |
সাধারণ স্পর্শ স্ট্যান্ডবাই ভোল্টেজঃ 3.3V, গড় বর্তমানঃ 2uA |

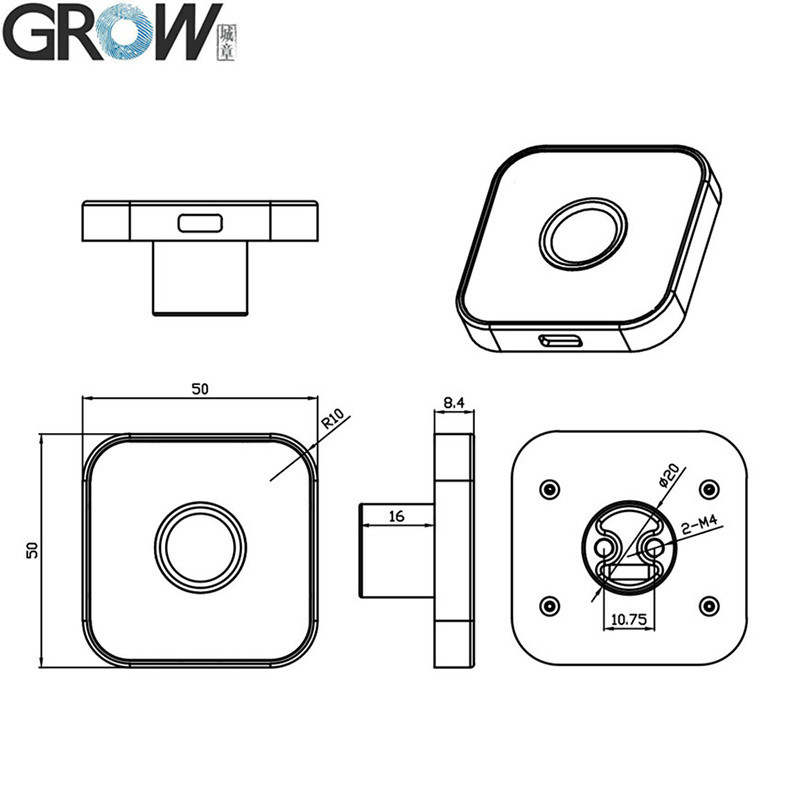

| ফিঙ্গারপ্রিন্ট মডিউলের বাহ্যিক আকার |
50*50*8.4 (মিমি) |
| কার্যকর সংগ্রহ অঞ্চল |
ব্যাসার্ধ ১৫.৫ (মিমি) |
| আবরণ উপাদান |
জিংক খাদ |
| কন্ট্রোল বোর্ড সংযোগ করুন |
K200-3.3/K202/K215-V1.2/K216 |
| সংযোগকারী |
MX1.0-6Pin |
| এলইডি নিয়ন্ত্রণ |
হ্যাঁ |
| এলইডি রঙ |
বেগুনি এবং নীল এবং লাল |
| স্ক্যানের গতি |
< ০.২ সেকেন্ড |
| যাচাইকরণের গতি |
< ০.৩ সেকেন্ড |
| মিলের পদ্ধতি |
1:1১ঃ এন |
| এফআরআর |
≤১% |
| FAR |
≤0.001% |
| কাজের পরিবেশ |
-২০সি-৬০সি |
| কাজের আর্দ্রতা |
১০-৮৫% |
| অ্যান্টি-স্ট্যাটিক ক্ষমতা |
১৫ কেভি |
| ঘর্ষণ প্রতিরোধের তীব্রতা |
১ মিলিয়ন বার |
| যোগাযোগের বাউন্ড রেট (UART): |
(9600 × N) bps যেখানে N = 1 ~ 12 ((ডিফল্ট N = 6, অর্থাৎ 57600bps) |
ফাইল
·আর্ডুইনো, অ্যান্ড্রয়েড, নেট, উইন্ডোজ ইত্যাদির জন্য বিনামূল্যে রেফারেন্স এসডিকে ফাইল সরবরাহ করা।
·ব্যবহারকারীর ম্যানুয়াল প্রদান
K215-V1.2 ইউটিউবে পরীক্ষার ভিডিওঃ https://youtu.be/bRQP0JuzqYo
যদি এসডিকে ফাইল দরকার হয়।
