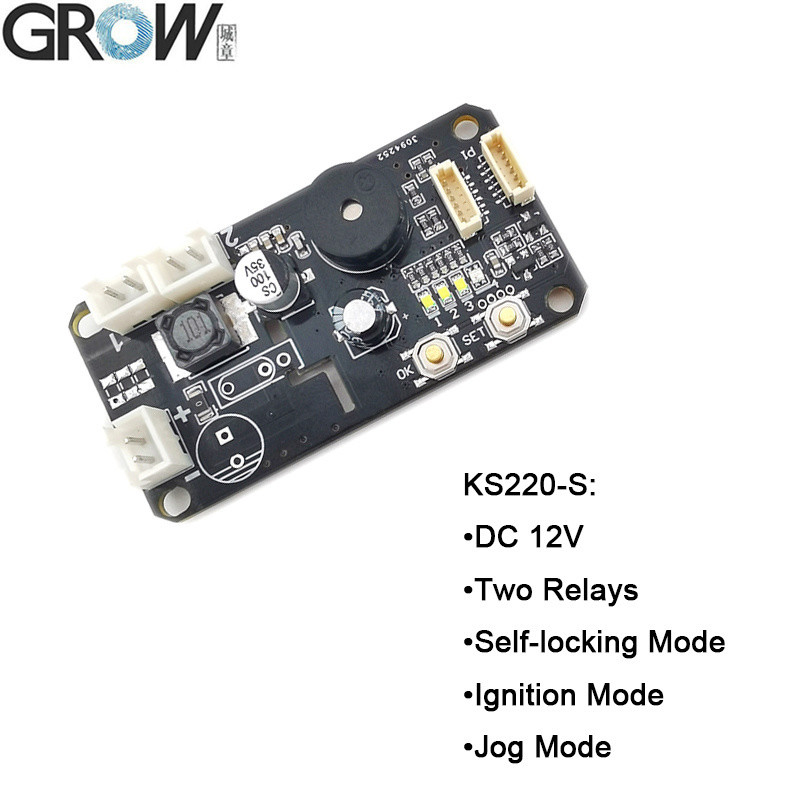

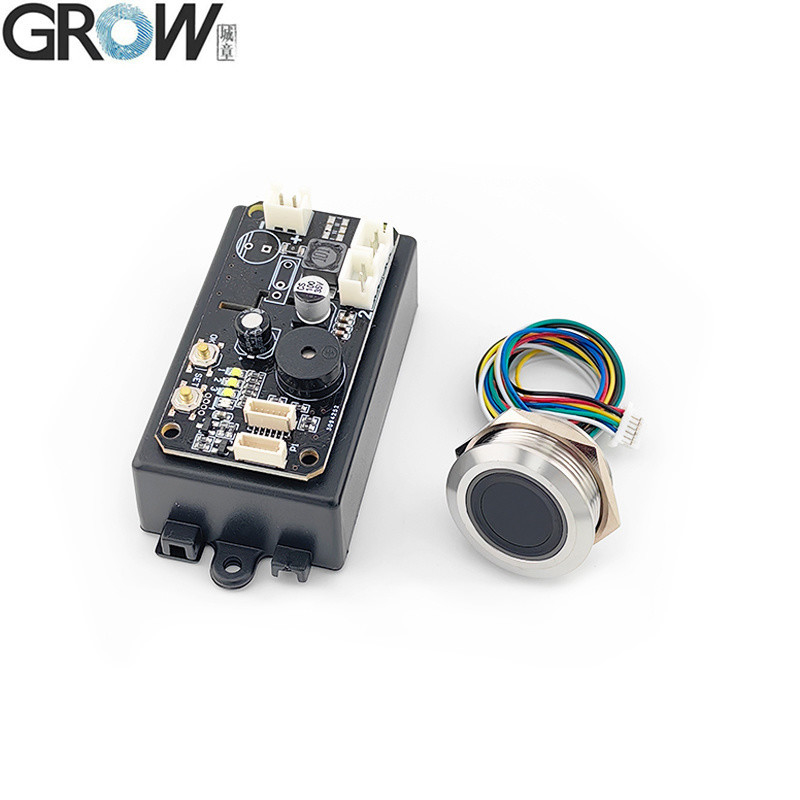

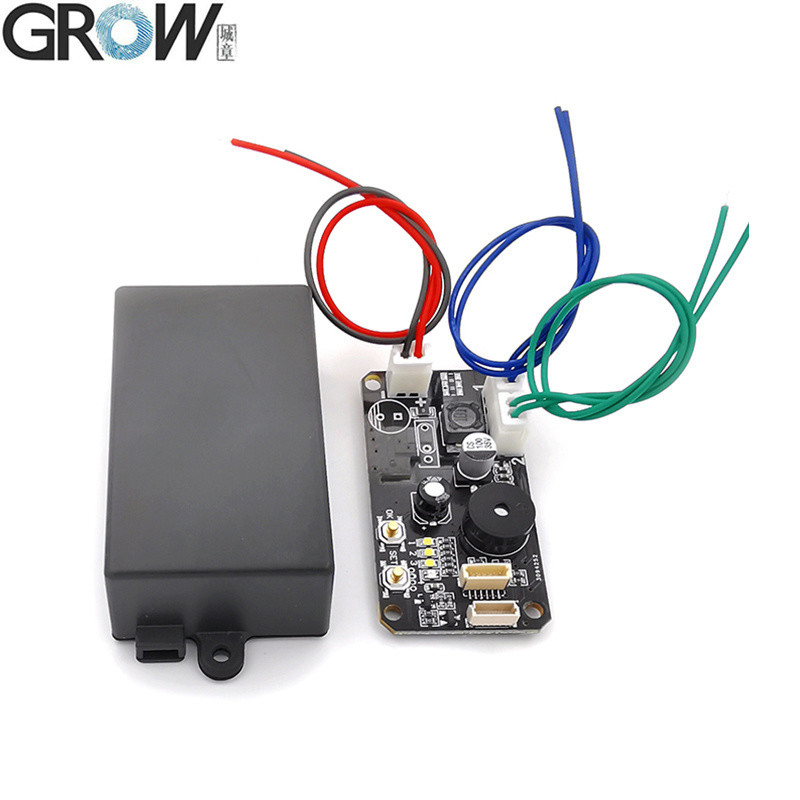

GROW KS220-S+R558 DC12V দুটি রিলে ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড স্ব-লকিং/ইগনিশন/জগ মোড সহ, অ্যাডমিন/ব্যবহারকারী

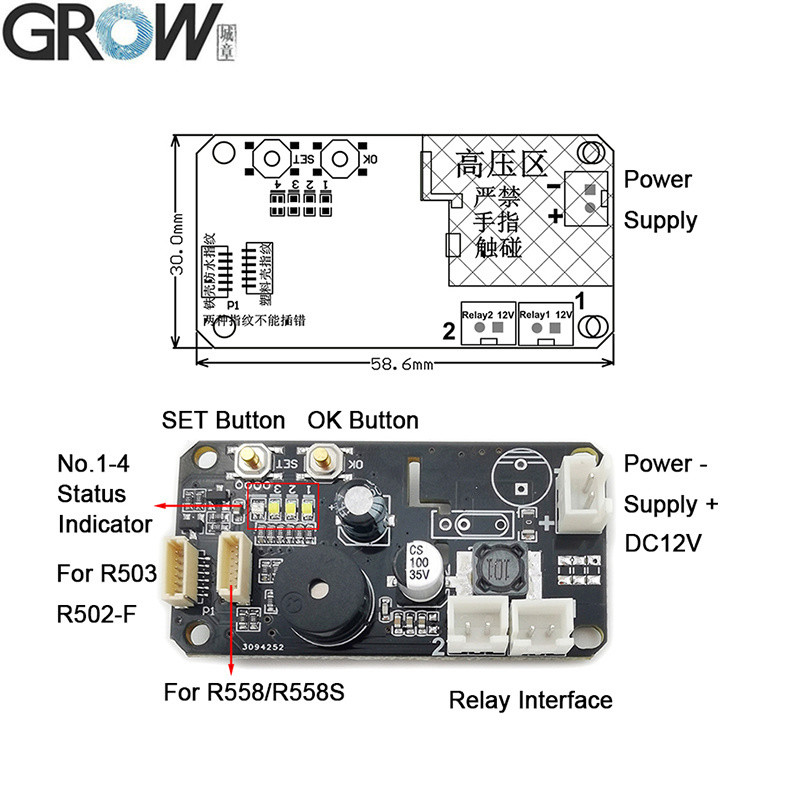

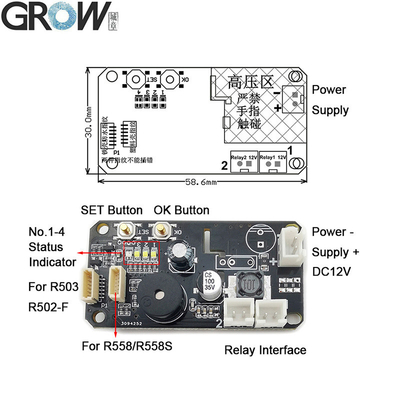

কেএস 220-এস প্রযুক্তিগত পরামিতি
প্রযুক্তিগত প্যারামিটার:
· বিদ্যুৎ সরবরাহ: ডিসি 12 ভি
· স্ট্যান্ডবাই কারেন্ট: 25 ইউএ
· ফিঙ্গারপ্রিন্ট ক্ষমতা:
· অ্যাডমিন ফিঙ্গারপ্রিন্ট: 10 টুকরা

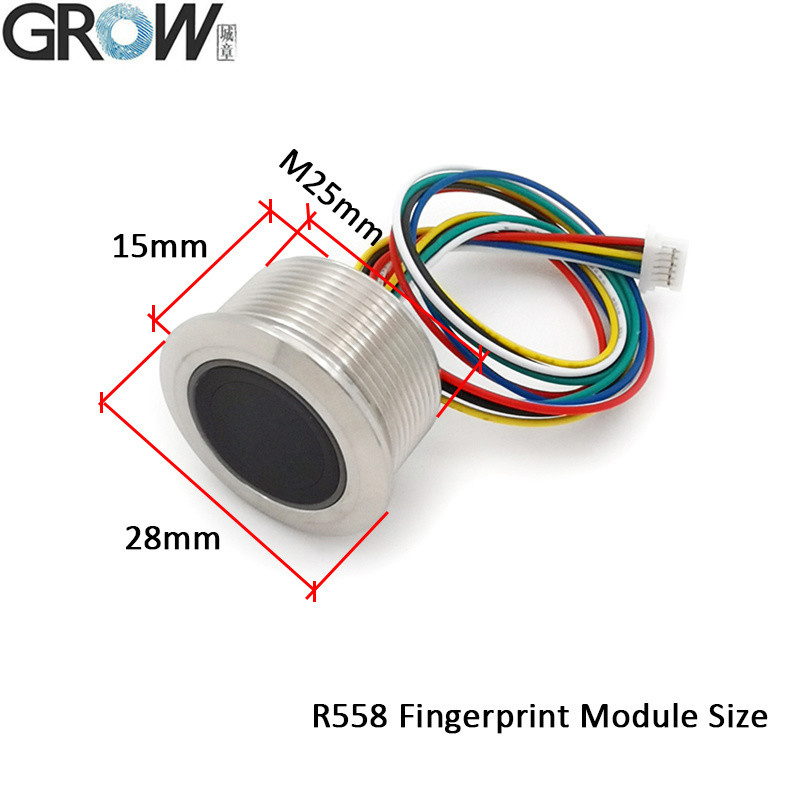

· ব্যবহারকারী ফিঙ্গারপ্রিন্ট: আর 503/আর 502-এফ: 190 টুকরা R558/R558S: 110 টুকরা
· আউটপুট: রিলে
· রিলে মোড: স্ব-লকিং মোড, ইগনিশন মোড, জগ মোড

সহায়ক ইঙ্গিত:

যদি গাড়ি, মোটরসাইকেলের সাথে সংযোগ স্থাপনের প্রয়োজন হয় এবং উচ্চ সুরক্ষা পণ্যের প্রয়োজন হয় তবে R503, R502-F বেছে নেওয়ার পরামর্শ দিন।

কেএস 220-এস এবং কেএস 220-এল এর মধ্যে পার্থক্য:

কেএস 220-এস: ডিসি 12 ভি, 25 ইউএ

কেএস 220-এল: ডিসি 30-75 ভি, 3.5 এমএ

কেএস 220-এস অপারেশন নির্দেশনা
(কারখানার কাজের স্থিতিতে, স্ব-লকিং মোডে নং 1 রিলে, ইগনিশন মোডে নং 2 রিলে))
1. নিবন্ধক প্রশাসক ফিঙ্গারপ্রিন্ট:সংক্ষিপ্ত টিপুন সেট বোতামটি টিপুন, নং 4 স্থিতি সূচকটি নীল দেখায়, তারপরে নিশ্চিত করতে ওকে বোতাম টিপুন, এখন ফিঙ্গারপ্রিন্ট মডিউল এলইডি ফ্ল্যাশ, একই প্রশাসনিক আঙুলটি একাধিকবার ফিঙ্গারপ্রিন্ট সংগ্রহের ক্ষেত্রে রাখুন যতক্ষণ না শ্রবণ সংগীত মানে ফিঙ্গারপ্রিন্ট রেজিস্টার সফল। ফিঙ্গারপ্রিন্ট অবিচ্ছিন্নভাবে নিবন্ধিত হতে পারে এবং এটি 10 ​​টুকরা প্রশাসক ফিঙ্গারপ্রিন্ট নিবন্ধন করতে পারে; যদি আরও ফিঙ্গারপ্রিন্ট যুক্ত করার প্রয়োজন না হয় তবে প্রস্থান করার জন্য কয়েক সেকেন্ড অপেক্ষা করুন। প্রশাসক যদি পুরোপুরি নিবন্ধিত থাকে তবে এটি "দিদিডি" শুনার পরে এটি স্বয়ংক্রিয়ভাবে প্রশাসক নিবন্ধকরণ রাষ্ট্র থেকে বেরিয়ে আসবে। এটি আবার সেট বোতাম টিপলে ব্যবহারকারী ফিঙ্গারপ্রিন্টটি নিবন্ধন শুরু করবে। অ্যাডমিন ফিঙ্গারপ্রিন্টের আনলকিং ফাংশন নেই, কেবল রেজিস্টার বা ফিঙ্গারপ্রিন্ট মুছতে ব্যবহৃত হয়। অ্যাডমিন ফিঙ্গারপ্রিন্ট বেগুনি রিং এলইডি দেখায়, ব্যবহারকারী ফিঙ্গারপ্রিন্টটি নীল রিং এলইডি দেখায়।

2. নিবন্ধক ব্যবহারকারী ফিঙ্গারপ্রিন্ট:মডিউলটি নীল সূচক হালকা না দেখায় এবং সংগীত শুনতে না পাওয়া পর্যন্ত প্রশাসক ফিঙ্গারপ্রিন্ট টিপুন, এর অর্থ ব্যবহারকারী ফিঙ্গারপ্রিন্ট যুক্ত করতে পারে। শোনার সংগীত মানে ফিঙ্গারপ্রিন্ট রেজিস্টার সফল না হওয়া পর্যন্ত ফিঙ্গারপ্রিন্ট সংগ্রহের ক্ষেত্রে একাধিকবার একই ব্যবহারকারীর আঙুলটি রাখুন FFINGERPRINT রেজিস্টার স্টেটে সিস্টেমের সময় অবিচ্ছিন্নভাবে নিবন্ধিত হতে পারে; যদি আরও ফিঙ্গারপ্রিন্ট যুক্ত করার প্রয়োজন না হয় তবে কয়েক সেকেন্ড অপেক্ষা করুন।

3. ব্যবহারকারী ব্যবহারকারী ফিঙ্গারপ্রিন্ট:প্রশাসক ফিঙ্গারপ্রিন্ট টিপুন যতক্ষণ না মডিউলটি লাল সূচক হালকা দেখায় এবং "ডিডিডি" বীপ এবং সংগীত শুনতে না পারে, এর অর্থ ব্যবহারকারী ফিঙ্গারপ্রিন্টগুলি মুছে ফেলা হয়।

4. কারখানার ডিফল্টে ব্যাক:শর্ট সেট বোতামটি বারবার টিপুন, যতক্ষণ না নং 4 স্থিতি সূচকটি লাল দেখায়, তারপরে ফিঙ্গারপ্রিন্ট মডিউলটি লাল সূচক হালকা ফ্ল্যাশ দ্রুত না দেখায় এবং সঙ্গীত শুনুন যতক্ষণ না শুরু হয় ততক্ষণ ওকে বোতামটি টিপুন।

5. কীভাবে রিলে 1 ব্যবহার করবেন:শর্ট প্রেস নিবন্ধিত ব্যবহারকারী ফিঙ্গারপ্রিন্ট। ফিঙ্গারপ্রিন্ট মডিউল সবুজ আলো দেখায়।

6. রিলে 2 ব্যবহার করবেন কীভাবে:দীর্ঘ প্রেস নিবন্ধিত ব্যবহারকারী ফিঙ্গারপ্রিন্ট। ফিঙ্গারপ্রিন্ট মডিউল নীল আলো দেখায়।

দ্রষ্টব্য:
1. কোনও ফিঙ্গারপ্রিন্ট কারখানার অবস্থায় ব্যবহার করা যেতে পারে তবে ফিঙ্গারপ্রিন্টটি নিবন্ধিত হওয়ার পরে ফাংশনটি অবৈধ হবে।
