GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
সাক্ষ্যদান: CE
ন্যূনতম চাহিদার পরিমাণ: 1
প্যাকেজিং বিবরণ: কার্টুন
ডেলিভারি সময়: পিক সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে অফ সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে
পরিশোধের শর্ত: টি/টি, পেপ্যাল
যোগানের ক্ষমতা: 5000
ভালো দাম এখন যোগাযোগ
বিস্তারিত তথ্য
মডেল নং।: KR501 স্ক্রিন: ছবির মতো
যোগাযোগ ইন্টারফেস: আরএস২৩২ আঙুলের ছাপের ক্ষমতা: 20
পাওয়ার সাপ্লাই: DC 3.7-10V আউটপুট: 1 সেকেন্ড, 3.3V-500mA
কন্ট্রোল বোর্ডের জন্য স্ট্যান্ড-বাই কারেন্ট: 2.5-7ua, সাধারণ মান: 3ua কাজকারী বর্তমান: 40-250mA, সাধারণ মান: 45mA
আকার: ব্যাস 36 মিমি পরিবহন প্যাকেজ: স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ প্যাকেজ
স্পেসিফিকেশন: পাওয়ার সাপ্লাই: DC 3.7-10V ট্রেডমার্ক: বৃদ্ধি
উৎপত্তি: চীন Hs কোড: 8471609000
যোগানের ক্ষমতা: 5000 প্যাকেজের আকার: 13.00 সেমি * 8.00 সেমি * 9.00 সেমি
প্যাকেজের মোট ওজন: 0.100 কেজি ভয়েস সার্ভিস: ভয়েস সার্ভিস ছাড়া
ঘড়ি: ঘড়ি ছাড়া রঙ: ছবির মতো
নমুনা: US$ 6.5/Piece 1 Piece(min. Order) | কাস্টমাইজেশন: উপলভ্য -- কাস্টমাইজড অনুরোধ
শিপিং খরচ: শিপিং খরচ এবং আনুমানিক ডেলিভারি সময় সম্পর্কে. অর্থ প্রদানের পদ্ধতি: প্রাথমিক পেমেন্ট সম্পূর্ণ পেমেন্ট
মুদ্রা: ইউ এস ডলার$ ফেরত & ফেরত: আপনি পণ্য প্রাপ্তির 30 দিন পর্যন্ত ফেরতের জন্য আবেদন করতে পারেন।
বিশেষভাবে তুলে ধরা:

3.3V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড

,

3.৩ ভোল্ট ফিঙ্গারপ্রিন্ট স্ক্যানার মডিউল

,

হাই লেভেল আউটপুট ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড

পণ্যের বর্ণনা

GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 0

প্রযুক্তিগত পরামিতি

DC3.7-10V, উচ্চ স্তরের আউটপুট, আউটপুটঃ 1 সেকেন্ড, 3.3V-500mA

·ফিংগারপ্রিন্ট ক্যাপাসিটিঃ ২০
·ওয়ার্কিং ভোল্টেজঃ DC 3.7-10V
·স্ট্যান্ডবাই বর্তমান (বাহ্যিক সরঞ্জাম ব্যতীত): 2.5-7uA সাধারণ মানঃ 3uA
·ওয়ার্কিং কারেন্ট (বাহ্যিক সরঞ্জাম ব্যতীত): 40-250mA সাধারণ মানঃ 45mA
·আউটপুটঃ ১ সেকেন্ড, ৩.৩ ভোল্ট-৫০০ এমএ
·নিম্ন ভোল্টেজ এলার্মঃ ≤4.8V

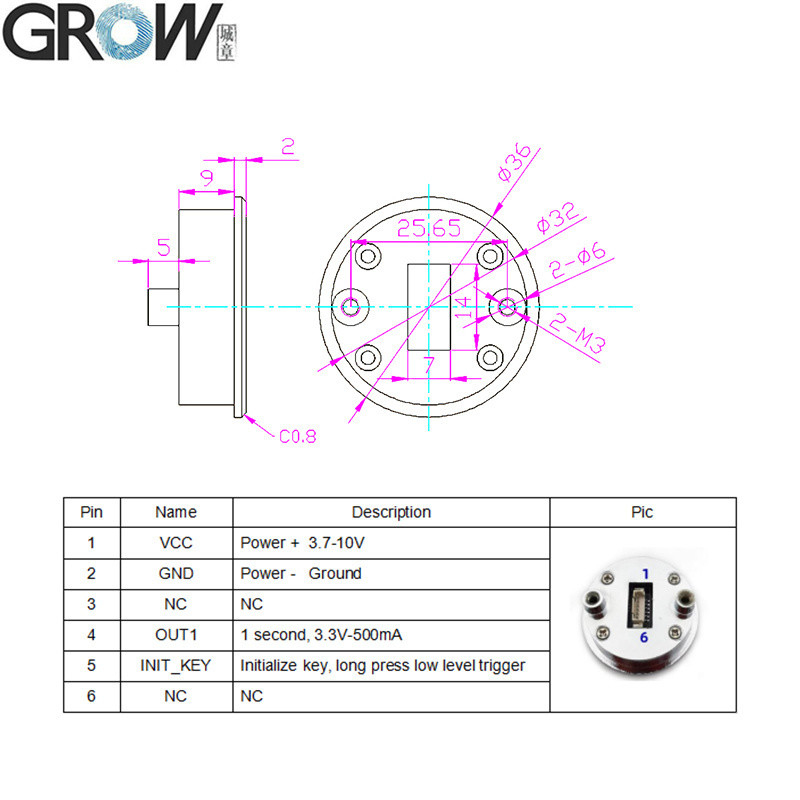

পিন সংজ্ঞাঃ
পিন নাম বর্ণনা
1 ভিসিসি পাওয়ার +3.৭-১০ ভোল্ট
2 জিএনডি শক্তি - গ্রাউন্ড
3 এন সি এন সি
4 OUT1 ১ সেকেন্ড, ৩.৩ ভোল্ট-৫০০ এমএ
5 INIT_KEY প্রারম্ভিকীকরণ কী, দীর্ঘ চাপা নিম্ন স্তরের ট্রিগার
6 এন সি এন সি


অপারেশন নির্দেশাবলী

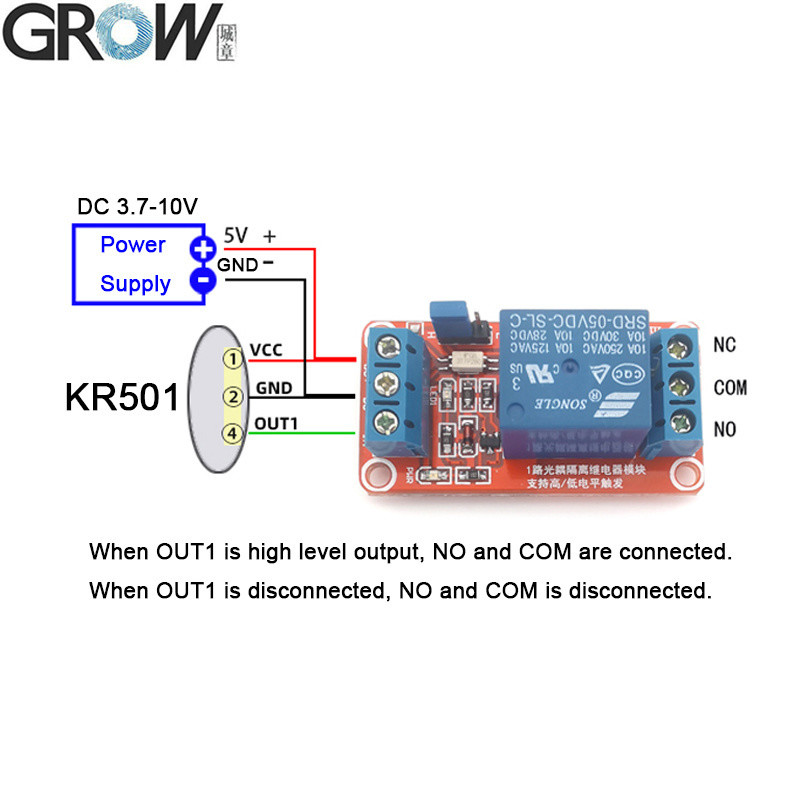

আঙুলের ছাপটি পাস করার পরে, OUT1 পিনটি 3.3V এর ভোল্টেজ এবং 500ma এর একটি বর্তমানের সাথে 1 সেকেন্ডের জন্য একটি সংকেত আউটপুট করে। প্রারম্ভিকীকরণ অবস্থায়, যে কোনও আঙুলের ছাপটি পাস করতে পারে।

1. আঙুলের ছাপ নিবন্ধন করুনঃদীর্ঘ নিবন্ধিত আঙুলের ছাপ চাপুন ((প্রাথমিক অবস্থায় কোন আঙুলের ছাপ চাপুন), নীল সূচক হালকা চালু এবং সঙ্গীত শোনা পর্যন্ত, সিস্টেম রেজিস্টার অবস্থায় মানে,আঙুলের ছাপ সংগ্রহের এলাকায় একাধিকবার আঙুল চাপুন,প্রতিটি প্রেস আছে "ডি" শব্দ, যতক্ষণ না শুনতে সঙ্গীত মানে আঙুলের ছাপ রেকর্ড সফল. আঙুলের ছাপ ক্রমাগত রেকর্ড করা যেতে পারে যখন সিস্টেম রেজিস্টার রাষ্ট্র; যদি প্রয়োজন নেই আঙুলের ছাপ আরো যোগ,কয়েক সেকেন্ড অপেক্ষা.
নোটঃপ্রাথমিকীকরণ অবস্থায়,প্রথমবারের মতো ২ টিরও বেশি সঠিক আঙুলের ছাপ নিবন্ধন করতে হবে,তারপরে সিস্টেমটি প্রাথমিকীকরণ অবস্থা থেকে সরানো যেতে পারে।

2. ফিঙ্গারপ্রিন্ট মুছে ফেলুন ((প্রারম্ভিকীকরণের অবস্থায় ফিরে যান):
2.1 রেজিস্টার্ড ফিঙ্গারপ্রিন্ট টিপুন, যতক্ষণ না রেড ইন্ডিকেটর লাইট চালু হয়, মানে সব ফিঙ্গারপ্রিন্ট মুছে ফেলা হয় এবং পুনরায় শুরু অবস্থায় ফিরে আসে।
2.2 INIT_KEY পিন ব্যবহার করুন। স্ট্যান্ডবাই অবস্থায়, INIT_KEY পিন গ্রাউন্ড সংযোগ করুন, লাল সূচক চালু না হওয়া পর্যন্ত, "ডি-" শব্দটি শুনুন, গ্রাউন্ডিং সংযোগ বিচ্ছিন্ন করুন, সূচকটি সবুজ হয়ে যায়,মানে সব আঙুলের ছাপ মুছে ফেলা হয় এবং শুরু অবস্থা ফিরে.




GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 1
GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 2GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 3GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 4GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 5GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 6GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 7

GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 8GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 9GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 10
GROW KR501 হাই লেভেল আউটপুট DC3.3-10V ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড 11
