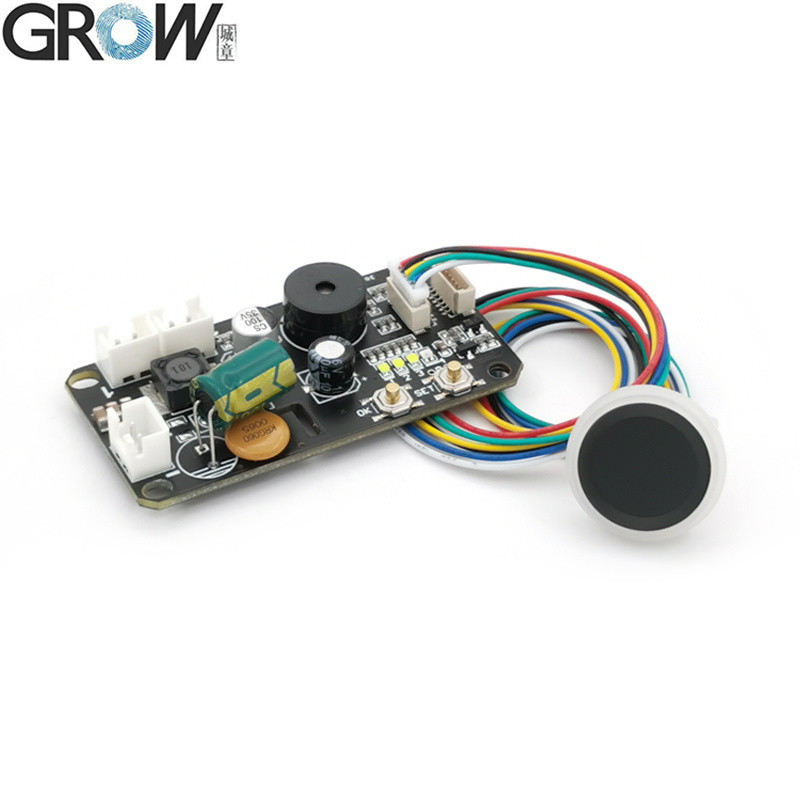

গোলাকার ইন্টিগ্রেটেড ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট সেন্সর আরডুইনো ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড

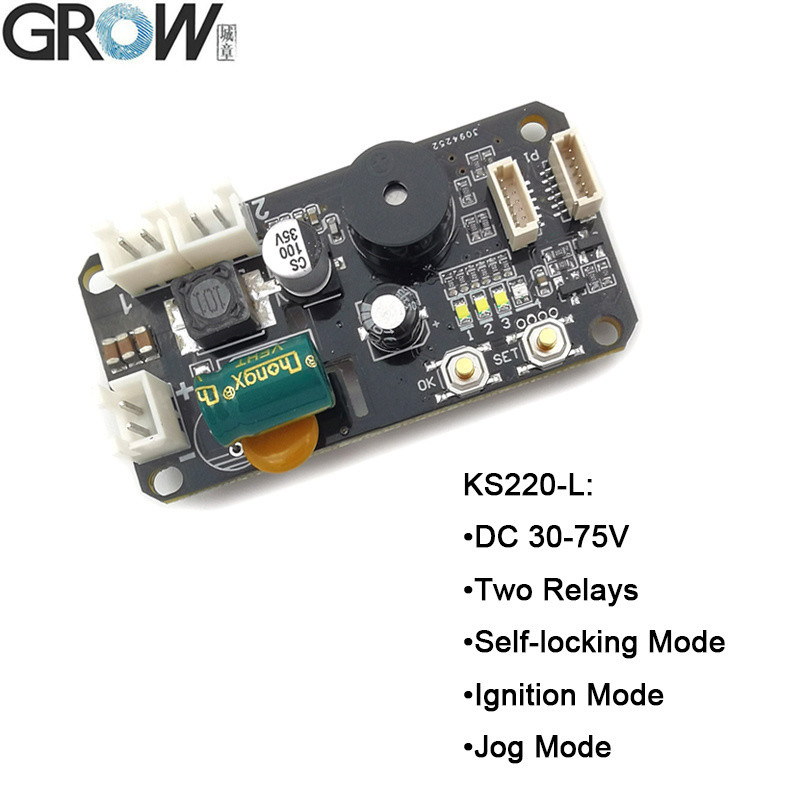

KS220-L প্রযুক্তিগত পরামিতি
টেকনিক্যাল প্যারামিটারঃ
·পাওয়ার সাপ্লাইঃ DC 30-75V
·স্ট্যান্ডবাই বর্তমানঃ 3.5mA
·ফিংগারপ্রিন্ট ক্যাপাসিটিঃ
·অ্যাডমিনিস্ট্রেটর ফিঙ্গারপ্রিন্টঃ ১০টি

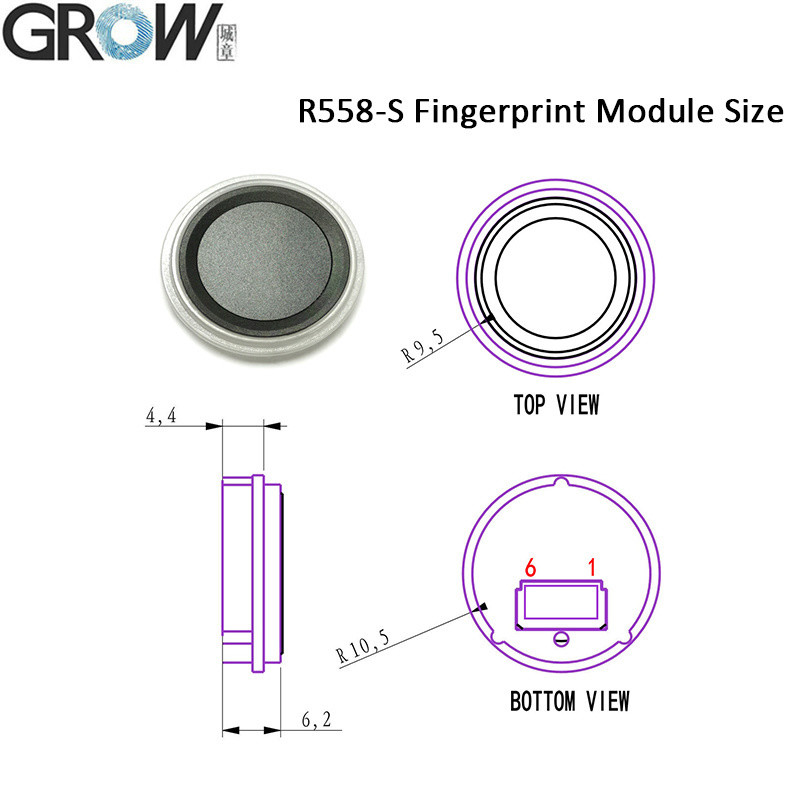

·ব্যবহারকারীর আঙ্গুলের ছাপঃ R503/R502-F:190 টুকরা R558/R558S:110 টুকরা
·আউটপুটঃ রিলে
·রিলে মোডঃ স্ব-লকিং মোড, ইগনিশন মোড, জগিং মোড
DC30-75V, 2 রিলে আউটপুট, অ্যাডমিন/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট, জগ মোড, স্ব-লকিং মোড, ইগনিশন মোড

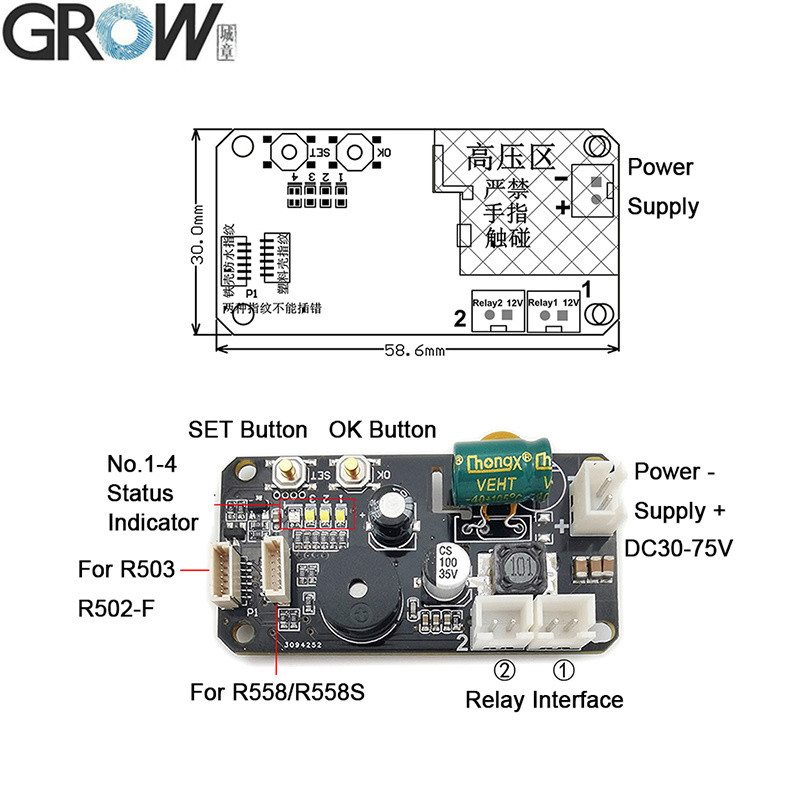

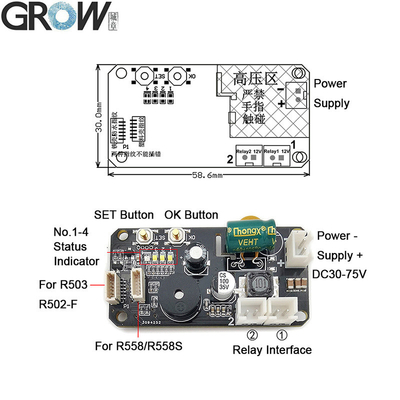

KS220-L অপারেশন নির্দেশিকা
(কারখানার কাজ অবস্থায়,নং ১ রিলে স্বয়ংক্রিয় লকিং মোডে,নং ২ রিলে ইগনিশন মোডে)
1. রেজিস্টার অ্যাডমিনিস্ট্রেটরের আঙুলের ছাপ:সংক্ষিপ্ত প্রেস সেট বোতাম, No.4 অবস্থা সূচক নীল দেখায়, তারপর নিশ্চিত করার জন্য ঠিক আছে বোতাম টিপুন, এখন আঙুলের ছাপ মডিউল LED ফ্ল্যাশ,একই অ্যাডমিন আঙুল একাধিকবার আঙুলের ছাপ সংগ্রহ এলাকায় রাখুন যতক্ষণ না গান শোনা মানে আঙুলের ছাপ নিবন্ধন সফল. ফিঙ্গারপ্রিন্ট ক্রমাগত নিবন্ধিত করা যেতে পারে এবং এটি 10 টুকরা প্রশাসক ফিঙ্গারপ্রিন্ট নিবন্ধন করতে পারেন; যদি ফিঙ্গারপ্রিন্ট আরো যোগ করার প্রয়োজন নেই, কয়েক সেকেন্ডের জন্য অপেক্ষা করুন প্রস্থান করতে.যদি প্রশাসক সম্পূর্ণরূপে নিবন্ধিত হয়"ডিডিডি" শোনার পর এটি স্বয়ংক্রিয়ভাবে প্রশাসক নিবন্ধন অবস্থা থেকে প্রস্থান করবে। এটি আবার SET বোতাম টিপলে ব্যবহারকারীর আঙুলের ছাপ নিবন্ধন শুরু করবে।অ্যাডমিন আঙুলের ছাপ আনলক ফাংশন নেইঅ্যাডমিন ফিঙ্গারপ্রিন্ট বেগুনি রিং LED দেখায়, ব্যবহারকারীর ফিঙ্গারপ্রিন্ট নীল রিং LED দেখায়।

2. নিবন্ধন ব্যবহারকারীর আঙুলের ছাপঃঅ্যাডমিনিস্ট্রেটর ফিঙ্গারপ্রিন্ট টিপুন যতক্ষণ না মডিউল নীল সূচক আলো দেখায় এবং সঙ্গীত শুনতে পায়, মানে ব্যবহারকারীর ফিঙ্গারপ্রিন্ট যোগ করতে পারে।একই ব্যবহারকারীর আঙুল একাধিকবার আঙুলের ছাপ সংগ্রহ এলাকায় রাখুন যতক্ষণ না সঙ্গীত শুনতে আঙুলের ছাপ নিবন্ধন সফল মানে.ডিঙ্গারপ্রিন্ট ক্রমাগত রেকর্ড করা যেতে পারে যখন সিস্টেম রেজিস্টার অবস্থায়; যদি ডিঙ্গারপ্রিন্ট আরো যোগ করার প্রয়োজন নেই, কয়েক সেকেন্ড অপেক্ষা করুন.

3. ব্যবহারকারীর আঙ্গুলের ছাপ মুছে ফেলুনঃঅ্যাডমিনিস্ট্রেটরের আঙুলের ছাপ টিপুন যতক্ষণ না মডিউল লাল সূচক আলো দেখায় এবং "ডিডিডি" বিপ এবং সঙ্গীত শুনতে পায়, যার মানে ব্যবহারকারীর আঙুলের ছাপ মুছে ফেলা হয়।

4- ফ্যাক্টরি ডিফল্ট ফিরেঃSET বোতামটি বারবার সংক্ষিপ্তভাবে চাপুন,যতক্ষণ না NO.4 স্ট্যাটাস ইন্ডিকেটর লাল রঙ দেখায়,তারপর দীর্ঘ চাপুন ঠিক আছে বোতাম যতক্ষণ না আঙুলের ছাপ মডিউল লাল ইন্ডিকেটর হালকা দ্রুত ফ্ল্যাশ দেখায় এবং সঙ্গীত শুনতে মানে প্রারম্ভিকীকরণ অপারেশন সফল.

5কিভাবে রিলে 1 ব্যবহার করবেনঃসংক্ষিপ্ত প্রেস নিবন্ধিত ব্যবহারকারীর আঙুলের ছাপ. আঙুলের ছাপ মডিউল সবুজ আলো দেখায়.

6কিভাবে রিলে ২ ব্যবহার করবেন:দীর্ঘ প্রেস ব্যবহারকারীর আঙুলের ছাপ নিবন্ধিত. আঙুলের ছাপ মডিউল নীল আলো দেখায়.

নোটঃ
1. কারখানার অবস্থায় যে কোন আঙুলের ছাপ ব্যবহার করা যেতে পারে, কিন্তু আঙুলের ছাপ নিবন্ধিত হওয়ার পর ফাংশনটি অবৈধ হয়ে যাবে।
