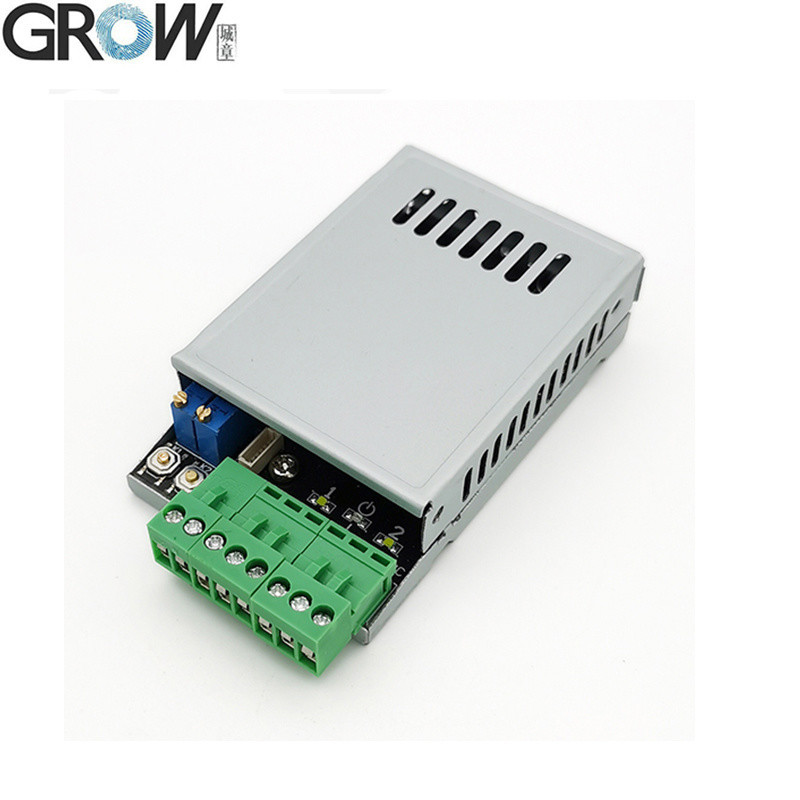

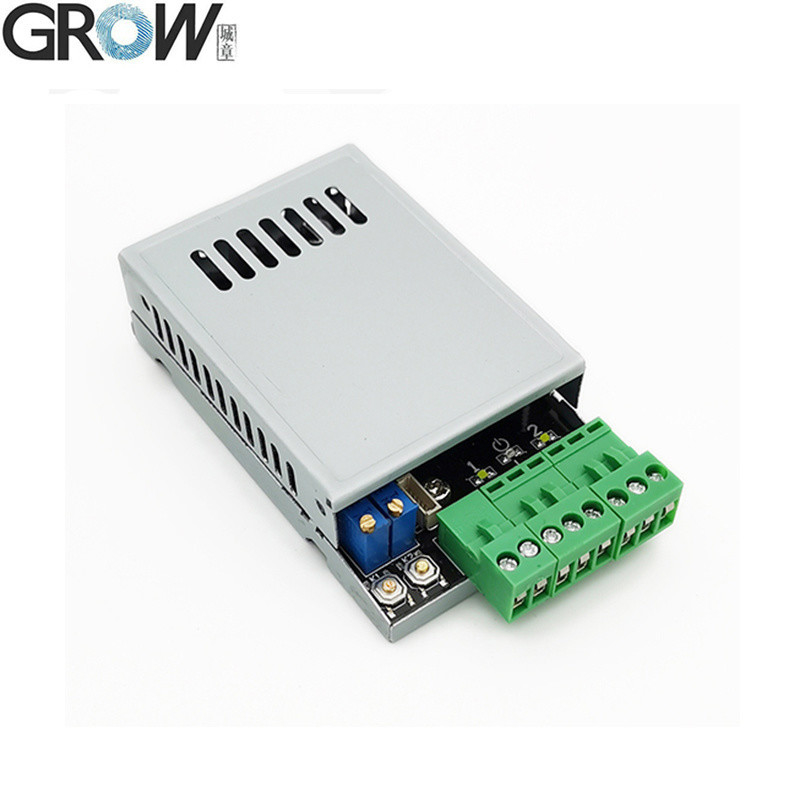

উন্নত ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল মডিউল বড় স্টোরেজ ক্ষমতা সহ নির্ভরযোগ্য

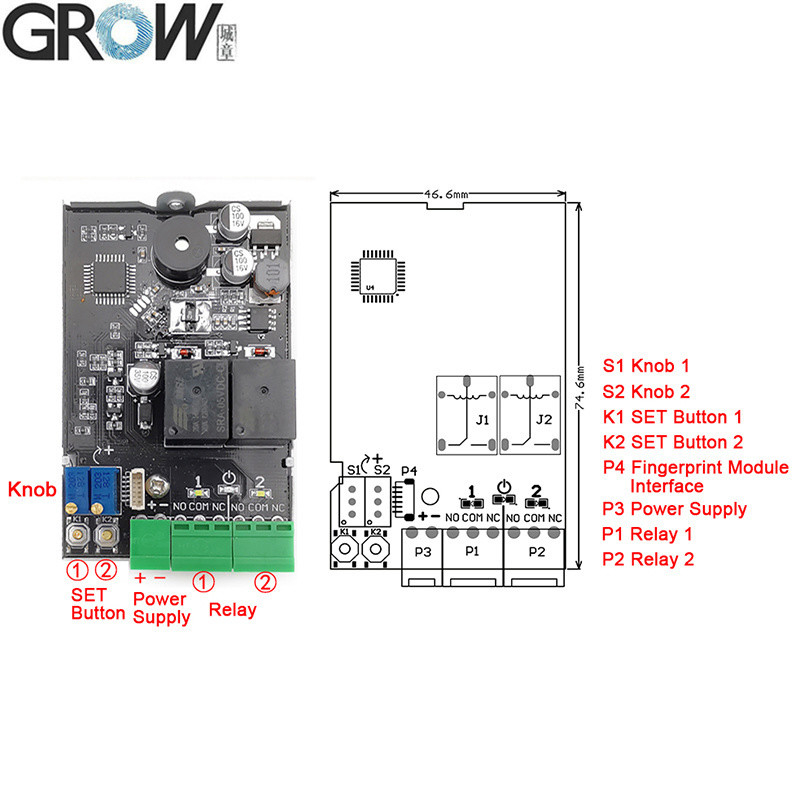

প্রযুক্তিগত পরামিতি

·পি১ঃ পাওয়ার সাপ্লাইঃডিসি১০ভি-৩০ভি
·পি২ঃ আউটপুটঃ রিলে ((সর্বোচ্চ বর্তমানঃ ১০ এ)
·পি৩ঃ এমএক্স ১.০-৬পি ফিঙ্গারপ্রিন্ট মডিউল (আর৫০২,আর৫০২-এ,আর৫০৩ সংযোগ করতে পারে)
·পি৪ঃ এমএক্স ১.২৫-৬পি ফিঙ্গারপ্রিন্ট মডিউল (আর৩০০,আর৩০১টি,আর৩০২,আর৩০৩,আর৩০৩টি,আর৩০৫,আর৩০৬,আর৩০৭,আর৫০১ সংযোগ করতে পারে)
·স্ট্যান্ডবাই বর্তমান:6mA ((DC12V)
·ফিংগারপ্রিন্ট ক্যাপাসিটিঃ 300 টুকরা



অপারেশন নির্দেশাবলী

1.SET বোতাম ((K1-K2)
1.1 রেজিস্টার অ্যাডমিনিস্ট্রেটরের আঙুলের ছাপ:SET বোতামটি কিছুক্ষণের মধ্যে চাপুন,সিস্টেম অ্যাডমিনিস্ট্রেটর রেজিস্টারের অবস্থা এবং নীল সূচক হালকা দ্রুত ফ্ল্যাশ করুন,একই আঙুল একাধিকবার আঙুলের ছাপ সংগ্রহ এলাকায় রাখুন যতক্ষণ না সঙ্গীত শোনা মানে আঙুলের ছাপ নিবন্ধন সফল. আঙুলের ছাপ ক্রমাগত নিবন্ধিত করা যেতে পারে. যদি আঙুলের ছাপ যোগ করার প্রয়োজন নেই, কয়েক সেকেন্ডের জন্য অপেক্ষা করুন প্রস্থান.

1.২ আঙুলের ছাপ মুছে ফেলুনঃ
1.2.1 একক রিলে অবস্থানের আঙুলের ছাপ মুছে ফেলুন:সংগত SET বোতামটি দীর্ঘ সময় ধরে টিপুন,নীল সূচকটি দ্রুত ফ্ল্যাশ করে,দীর্ঘ "ডি" বিপ শুনতে পান,আঙুলটি শিথিল করুন,রিলে ইন্ডিকেটর হালকা এবং সঙ্গীত শুনতে, এর মানে হল প্রশাসক এবং ব্যবহারকারীর আঙুলের ছাপের এই অবস্থান মুছে ফেলা হয়;
1.2.2 রিলে অবস্থানের সমস্ত আঙুলের ছাপ মুছে ফেলুন ((ফ্যাক্টরি ডিফল্ট ফিরে যান): দীর্ঘ "ডি" বিপ শুনতে দীর্ঘ "ডি" বাটন দীর্ঘ চাপুন, আঙুলটি শিথিল করুন, সমস্ত সূচক লাইট চালু করুন,অর্থ সূচনা অপারেশন সফল, কারখানার ডিফল্ট ফিরে.

2. ব্যবহারকারীর আঙুলের ছাপ নিবন্ধন করুন: ব্যবহারকারীর আঙুলের ছাপ যোগ করার জন্য মিউজিক এবং নীল সূচক লাইট দ্রুত ফ্ল্যাশ না হওয়া পর্যন্ত প্রায় 10 সেকেন্ডের জন্য প্রশাসকের আঙুলের ছাপ টিপুন।একই ব্যবহারকারীর আঙুল একাধিকবার আঙুলের ছাপ সংগ্রহ এলাকায় রাখুন যতক্ষণ না সঙ্গীত শুনতে আঙুলের ছাপ নিবন্ধন সফল মানে. ফিঙ্গারপ্রিন্ট ক্রমাগত নিবন্ধিত করা যেতে পারে. যদি ফিঙ্গারপ্রিন্ট যোগ করার প্রয়োজন নেই, কয়েক সেকেন্ডের জন্য অপেক্ষা করুন (দ্রষ্টব্যঃব্যবহারকারীর আঙুলের ছাপের সঞ্চয়স্থান প্রশাসকের আঙুলের ছাপের সঞ্চয়স্থানের উপর নির্ভর করে; যদি প্রশাসকের আঙুলের ছাপ একই সময়ে ১ এবং ২ নম্বরে সংরক্ষণ করা হয়, তাহলে ব্যবহারকারীর আঙুলের ছাপ ডিফল্টরূপে ১ নম্বরে সংরক্ষণ করা হবে।)

3.ব্যবহারকারীর আঙুলের ছাপ মুছে ফেলুন: "Di-" এবং সঙ্গীত শোনা পর্যন্ত প্রশাসকের আঙুলের ছাপটি প্রায় ২০ সেকেন্ড ধরে চাপুন, যার অর্থ এই অবস্থানে ব্যবহারকারীর আঙুলের ছাপ মুছে ফেলা হয়। (দ্রষ্টব্যঃব্যবহারকারীর আঙুলের ছাপের মুছে ফেলার অবস্থান প্রশাসকের আঙুলের ছাপের সঞ্চয়স্থানের উপর নির্ভর করে. যদি প্রশাসকের আঙুলের ছাপ একই সময়ে No.1 এবং No.2 এ সংরক্ষণ করা হয়, No.1 এ ব্যবহারকারীর আঙুলের ছাপ ডিফল্টরূপে মুছে ফেলা হবে)

4রিলে সময় সেট করুনঃ রিলে বন্ধের সময় 0.5 থেকে 60 সেকেন্ডে সেট করতে S1 বা S2 ঘোরান। 60 সেকেন্ডের বেশি হলে, এটি স্বাভাবিকভাবে খোলা অবস্থায় স্বাভাবিকভাবে বন্ধ অবস্থায় থাকবে,ফিঙ্গারপ্রিন্ট পাস করার সময় রিলে চালু, এবং তারপর রিলে মুক্তি যখন আঙুলের ছাপ আবার পাস, রিলে চালিত এবং বৃত্তাকারভাবে মুক্তি। রিলে যোগাযোগ আউটপুট, সুইচ সংকেত, কোন ভোল্টেজ আউটপুট।

5.ব্যবহারঃ আঙুল চাপুন, আঙুলের ছাপ পাস করার পরে রিলে বন্ধ হয়, এবং বন্ধের সময়টি S1 বা S2 দ্বারা নির্ধারিত হয়।


নোটঃ
1. সমস্ত সূচক লাইট স্ট্যান্ডবাই অবস্থায় বন্ধ এবং লাইট কাজ অবস্থায় চালু আছে;
2.যদি আপনি স্বাভাবিকভাবে খোলা মোডে থাকলে মডিউল ইন্ডিকেটর লাইট বন্ধ করতে চান, তাহলে দীর্ঘ "ডি" বিপ তিনবার শোনার জন্য SET বোতামটি দীর্ঘ চাপুন। খুলতে এই পদক্ষেপটি পুনরাবৃত্তি করুন।

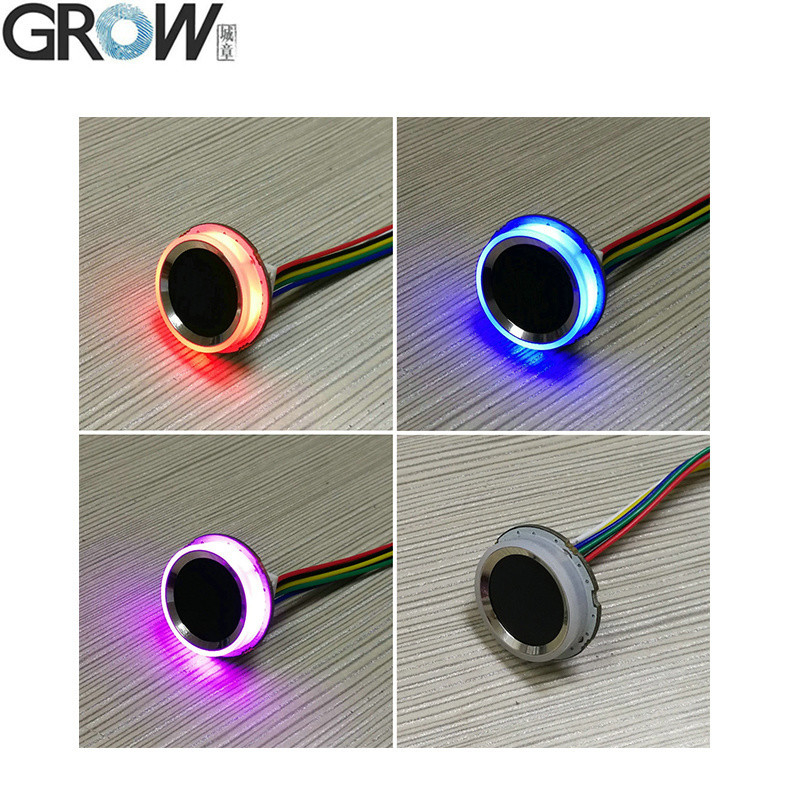

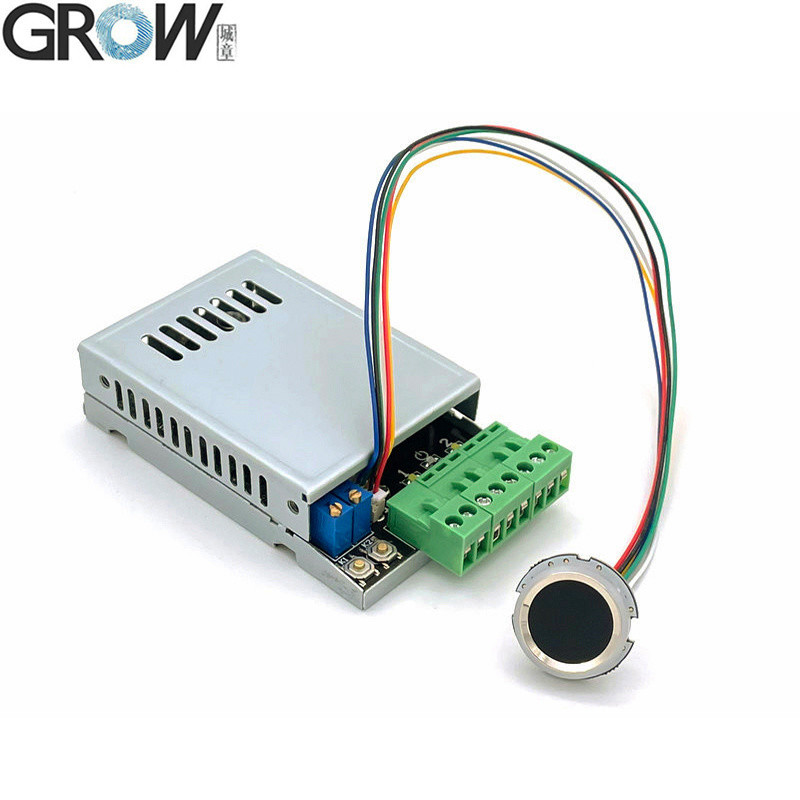

K220 R502,R502-A,R502-AW,R503 ফিঙ্গারপ্রিন্ট মডিউলের সাথে একসাথে ব্যবহার করা যেতে পারে

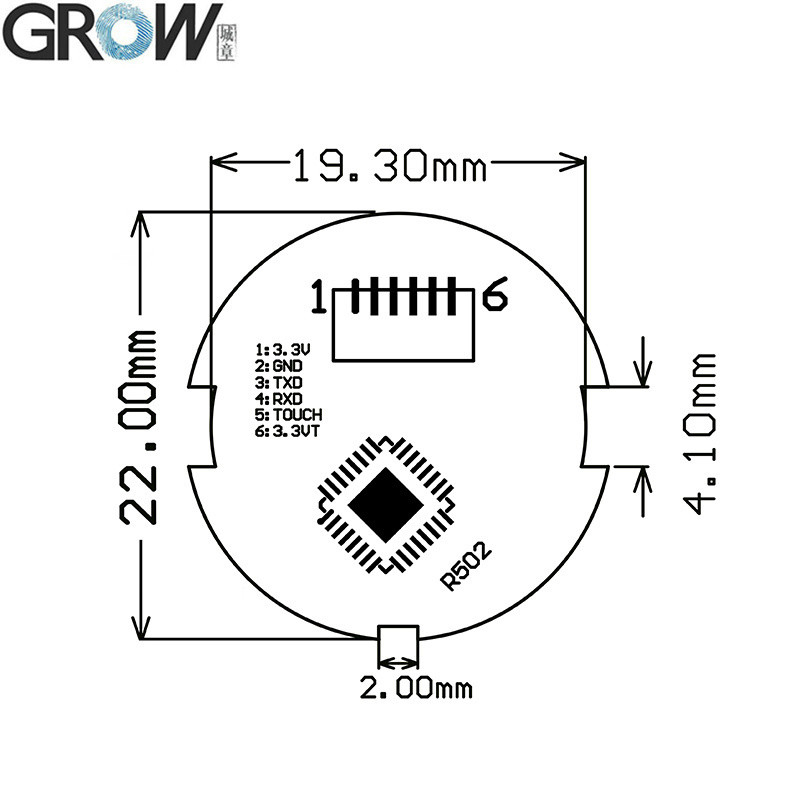

R502-A স্পেসিফিকেশন



ফাইল

·আর্ডুইনো, অ্যান্ড্রয়েড, নেট, উইন্ডোজ ইত্যাদির জন্য বিনামূল্যে রেফারেন্স এসডিকে ফাইল সরবরাহ করা।
·ব্যবহারকারীর ম্যানুয়াল প্রদান


K220 অপারেশন ভিডিও ইউটিউবেঃhttps://youtu.be/YQXeH9AGbco

যদি এসডিকে ফাইল প্রয়োজন হয়, আমাদের সাথে যোগাযোগ করুন.
