GROW K220+R502-A DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0.5s-60s-স্বাভাবিকভাবে খোলা রিলে সহ দুটি রিলে আউটপুট

GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
সাক্ষ্যদান: CE
ন্যূনতম চাহিদার পরিমাণ: 1
প্যাকেজিং বিবরণ: কার্টুন
ডেলিভারি সময়: পিক সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে অফ সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে
পরিশোধের শর্ত: টি/টি, পেপ্যাল
যোগানের ক্ষমতা: 5000
ভালো দাম এখন যোগাযোগ
বিস্তারিত তথ্য
মডেল নং।: K220+R502-A স্ক্রিন: ছবির মতো
যোগাযোগ ইন্টারফেস: আরএস২৩২ আঙুলের ছাপের ক্ষমতা: 200
পাওয়ার সাপ্লাই: DC 10V--24V স্ট্যান্ডবাই কারেন্ট: <10mA
আউটপুট: রিলে (সর্বোচ্চ বর্তমান:10A) পরিবহন প্যাকেজ: স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ প্যাকেজ
স্পেসিফিকেশন: পাওয়ার সাপ্লাই: DC 10V--24V ট্রেডমার্ক: বৃদ্ধি
উৎপত্তি: চীন Hs কোড: 8471609000
যোগানের ক্ষমতা: 5000 ভয়েস সার্ভিস: ভয়েস সার্ভিস ছাড়া
ঘড়ি: ঘড়ি ছাড়া রঙ: ছবির মতো
নমুনা: US$ 22.50/Piece 1 Piece(min.Order) | কাস্টমাইজেশন: উপলভ্য -- কাস্টমাইজড অনুরোধ
শিপিং খরচ: শিপিং খরচ এবং আনুমানিক ডেলিভারি সময় সম্পর্কে. অর্থ প্রদানের পদ্ধতি: প্রাথমিক পেমেন্ট সম্পূর্ণ পেমেন্ট
মুদ্রা: ইউ এস ডলার$ ফেরত & ফেরত: আপনি পণ্য প্রাপ্তির 30 দিন পর্যন্ত ফেরতের জন্য আবেদন করতে পারেন।
বিশেষভাবে তুলে ধরা:

উন্নত ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল মডিউল

,

উন্নত আঙুলের ছাপ পাঠক

,

নির্ভরযোগ্য ফিঙ্গারপ্রিন্ট অ্যাক্সেস নিয়ন্ত্রণ মডিউল

পণ্যের বর্ণনা

GROW K220+R502-A DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0.5s-60s-স্বাভাবিকভাবে খোলা রিলে সহ দুটি রিলে আউটপুট 0

প্রযুক্তিগত পরামিতি

·বিদ্যুৎ সরবরাহ: DC10V--24V
·স্ট্যান্ড-বাই মোড কারেন্ট:<10mA
·আউটপুট: রিলে (সর্বোচ্চ কারেন্ট: 10A)
·আঙুলের ছাপের ক্ষমতা: 200 পিস
·রিলে সময়: 0.5s-60s বা 60s এর বেশি - সাধারণত খোলা মোডে - আঙুল টিপুন - রিলে চালু, আবার টিপুন - রিলে বন্ধ


অপারেশন নির্দেশাবলী

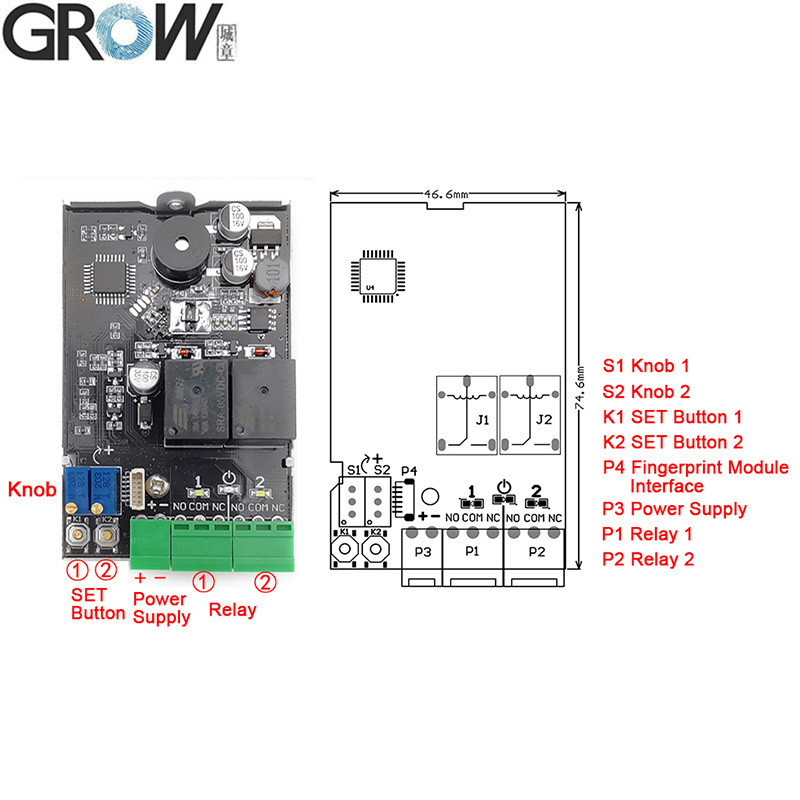

 1. সেট বোতাম (K1-K2)
1.1 প্রশাসক আঙুলের ছাপ নিবন্ধন করুন: SET বোতামটি অল্প সময়ের জন্য চাপুন, সিস্টেম প্রশাসক নিবন্ধন স্থিতিতে এবং নীল সূচক আলো দ্রুত ঝলকানি করবে, আঙুলের ছাপ সংগ্রহের স্থানে একই আঙুলটি একাধিকবার রাখুন যতক্ষণ না সঙ্গীত শোনা যায় যার অর্থ আঙুলের ছাপ নিবন্ধন সফল হয়েছে। আঙুলের ছাপ ক্রমাগত নিবন্ধন করা যেতে পারে। আঙুলের ছাপ যোগ করার প্রয়োজন না হলে, কয়েক সেকেন্ড অপেক্ষা করুন এবং প্রস্থান করুন।

1.2 আঙুলের ছাপ মুছুন:
1.2.1 একক রিলে অবস্থানের আঙুলের ছাপ মুছুন: সংশ্লিষ্ট SET বোতামটি দীর্ঘক্ষণ চাপুন, নীল সূচক আলো দ্রুত ঝলকাবে, দীর্ঘ "Di" বীপ শুনুন, আঙুলটি আলগা করুন, রিলে সূচক আলো জ্বলবে এবং সঙ্গীত শুনুন, এর মানে হল প্রশাসক এবং ব্যবহারকারীর আঙুলের ছাপগুলি এই অবস্থান থেকে মুছে ফেলা হয়েছে;
1.2.2 সমস্ত রিলে অবস্থানের আঙুলের ছাপ মুছুন (ফ্যাক্টরি ডিফল্টে ফিরে যান): দীর্ঘক্ষণ ধরে যেকোনো SET বোতাম টিপুন দীর্ঘ "Di" বীপ দুবার শুনতে, আঙুলটি আলগা করুন, সমস্ত সূচক আলো জ্বলবে, এর মানে হল আরম্ভ করার প্রক্রিয়া সফল হয়েছে, ফ্যাক্টরি ডিফল্টে ফিরে যান।

2. ব্যবহারকারীর আঙুলের ছাপ নিবন্ধন করুন: প্রশাসক আঙুলের ছাপ প্রায় 10 সেকেন্ডের জন্য চাপুন যতক্ষণ না সঙ্গীত শোনা যায় এবং নীল সূচক আলো দ্রুত ঝলকানি করে, এর মানে ব্যবহারকারীর আঙুলের ছাপ যোগ করা যেতে পারে। আঙুলের ছাপ সংগ্রহের স্থানে একই ব্যবহারকারীর আঙুলটি একাধিকবার রাখুন যতক্ষণ না সঙ্গীত শোনা যায় যার অর্থ আঙুলের ছাপ নিবন্ধন সফল হয়েছে। আঙুলের ছাপ ক্রমাগত নিবন্ধন করা যেতে পারে। আঙুলের ছাপ যোগ করার প্রয়োজন না হলে, কয়েক সেকেন্ড অপেক্ষা করুন এবং প্রস্থান করুন। (দ্রষ্টব্য: ব্যবহারকারীর আঙুলের ছাপের স্টোরেজ অবস্থান প্রশাসকের আঙুলের ছাপের স্টোরেজ অবস্থানের উপর নির্ভর করে; যদি প্রশাসকের আঙুলের ছাপ একই সময়ে নং 1 এবং নং 2-এ সংরক্ষণ করা হয়, তাহলে ব্যবহারকারীর আঙুলের ছাপ ডিফল্টভাবে নং 1-এ সংরক্ষণ করা হবে।)

3. ব্যবহারকারীর আঙুলের ছাপ মুছুন: প্রশাসক আঙুলের ছাপ প্রায় 20 সেকেন্ডের জন্য চাপুন যতক্ষণ না "Di-" এবং সঙ্গীত শোনা যায়, এর মানে এই অবস্থানে ব্যবহারকারীর আঙুলের ছাপ মুছে ফেলা হয়েছে। (দ্রষ্টব্য: ব্যবহারকারীর আঙুলের ছাপের মুছে ফেলার অবস্থান প্রশাসকের আঙুলের ছাপের স্টোরেজ অবস্থানের উপর নির্ভর করে। যদি প্রশাসকের আঙুলের ছাপ একই সময়ে নং 1 এবং নং 2-এ সংরক্ষণ করা হয়, তাহলে ডিফল্টভাবে নং 1-এ ব্যবহারকারীর আঙুলের ছাপ মুছে ফেলা হবে।)

4. রিলে সময় সেট করুন: 0.5 থেকে 60 সেকেন্ড পর্যন্ত রিলে-এর বন্ধের সময় সেট করতে S1 বা S2 ঘোরান। যখন 60 সেকেন্ডের বেশি হয়, তখন এটি সাধারণত খোলা অবস্থায় থাকবে, আঙুলের ছাপ পাস করার পরে রিলে কাজ করবে এবং তারপরে আঙুলের ছাপ আবার পাস করার পরে রিলে মুক্তি পাবে, রিলে কাজ করবে এবং চক্রাকারে মুক্তি পাবে। রিলে হল যোগাযোগ আউটপুট, সুইচ সংকেত, কোন ভোল্টেজ আউটপুট নেই।

5. ব্যবহার: আঙুল টিপুন, আঙুলের ছাপ পাস করার পরে রিলে বন্ধ হয়ে যায় এবং বন্ধের সময় S1 বা S2 দ্বারা নির্ধারিত হয়।


নোট:
1. স্ট্যান্ডবাই অবস্থায় সমস্ত সূচক আলো বন্ধ থাকে এবং কাজ করার অবস্থায় আলো জ্বলে;
2. সাধারণত খোলা মোডে থাকলে যদি মডিউল সূচক আলো বন্ধ করতে চান, তাহলে দীর্ঘক্ষণ ধরে যেকোনো SET বোতাম টিপুন দীর্ঘ "Di" বীপ তিনবার শুনতে। এটি খুলতে এই ক্রিয়াটি পুনরাবৃত্তি করুন।

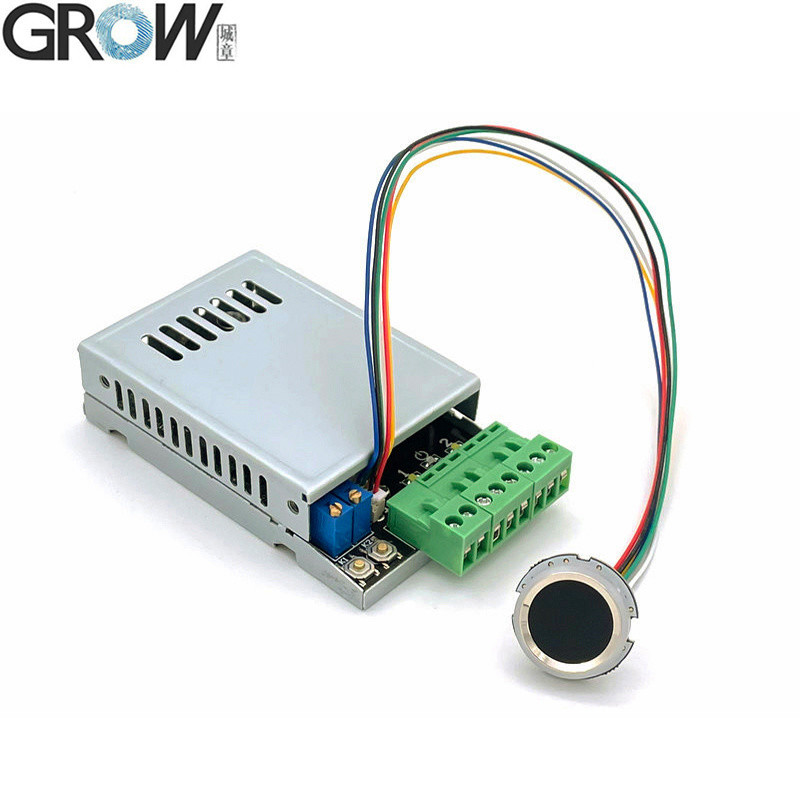

K220 R502-A, R502-AW, R502-F, R503 আঙুলের ছাপ মডিউলের সাথে একসাথে ব্যবহার করা যেতে পারে


R502-A স্পেসিফিকেশন

মডেল R502-A
প্রকার ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল
ইন্টারফেস UART(TTL)
রেজোলিউশন 508 DPI
ভোল্টেজ DC 3.3V
আঙুলের ছাপের ক্ষমতা 200
সেন্সিং অ্যারে 192*192 পিক্সেল
ওয়ার্কিং কারেন্ট 20mA
স্ট্যান্ডবাই কারেন্ট সাধারণ স্পর্শ স্ট্যান্ডবাই ভোল্টেজ: 3.3V, গড় কারেন্ট: 2uA

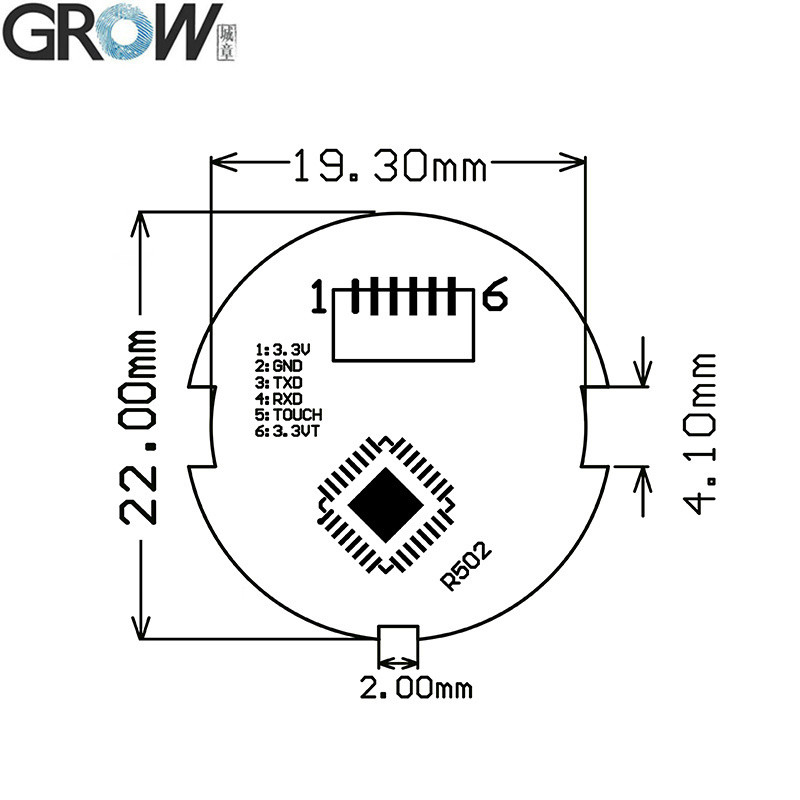

আঙুলের ছাপ মডিউলের বাইরের আকার ব্যাস 22 (মিমি)
আঙুলের ছাপ মডিউলের ভিতরের আকার ব্যাস 19.5 (মিমি)
আঙুলের ছাপ মডিউলের উচ্চতা 5 (মিমি)
কার্যকর সংগ্রহ এলাকা ব্যাস 15.5 (মিমি)
সংযোজক SH1.0-6Pin
LED নিয়ন্ত্রণ হ্যাঁ

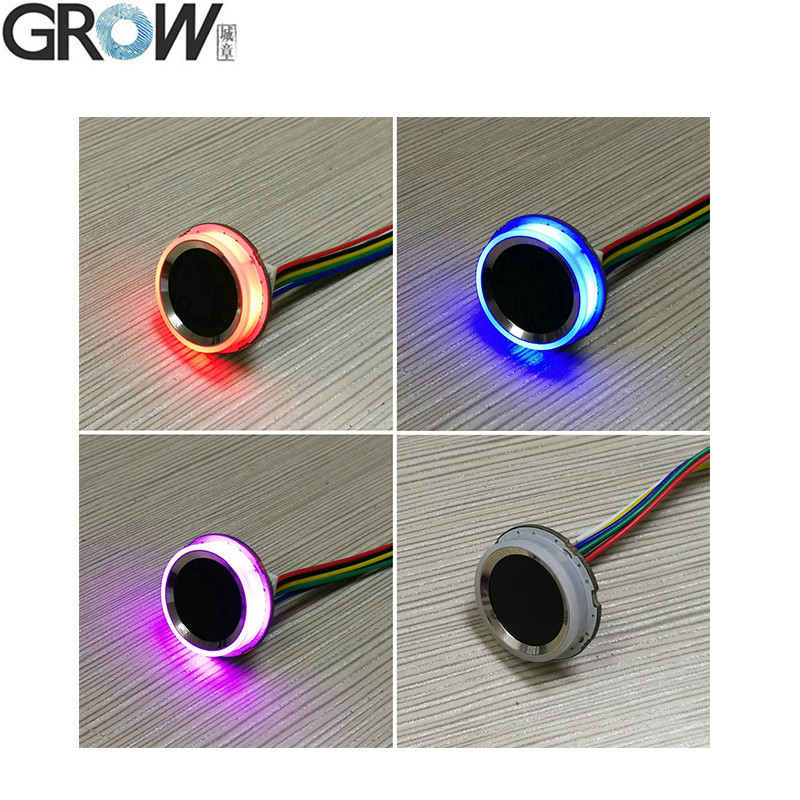

LED রঙ বেগুনি এবং নীল এবং লাল
স্ক্যানিং গতি < 0.2 সেকেন্ড
যাচাইকরণ গতি < 0.3 সেকেন্ড
মিলিং পদ্ধতি 1:1; 1:N
FRR ≤1%
FAR ≤0.001%
কাজের পরিবেশ -20C ---60C
কাজের আর্দ্রতা 10-85%
অ্যান্টি-স্ট্যাটিক ক্ষমতা 15KV
ঘর্ষণ প্রতিরোধের তীব্রতা 1 মিলিয়ন বার
যোগাযোগের বাউড রেট (UART): (9600 × N) bps যেখানে N = 1 ~ 12(ডিফল্ট N = 6, অর্থাৎ 57600bps)


ফাইল

· Arduino, Android, .Net, Windows ইত্যাদির জন্য বিনামূল্যে রেফারেন্স SDK ফাইল সরবরাহ করুন।
· ব্যবহারকারী ম্যানুয়াল সরবরাহ করুন


ইউটিউবে K220 অপারেশন ভিডিও: https://youtu.be/YQXeH9AGbco

যদি SDK ফাইলের প্রয়োজন হয়, তাহলে আমাদের সাথে যোগাযোগ করুন।



GROW K220+R502-A DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0.5s-60s-স্বাভাবিকভাবে খোলা রিলে সহ দুটি রিলে আউটপুট 1GROW K220+R502-A DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0.5s-60s-স্বাভাবিকভাবে খোলা রিলে সহ দুটি রিলে আউটপুট 2GROW K220+R502-A DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0.5s-60s-স্বাভাবিকভাবে খোলা রিলে সহ দুটি রিলে আউটপুট 3GROW K220+R502-A DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0.5s-60s-স্বাভাবিকভাবে খোলা রিলে সহ দুটি রিলে আউটপুট 4GROW K220+R502-A DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0.5s-60s-স্বাভাবিকভাবে খোলা রিলে সহ দুটি রিলে আউটপুট 5GROW K220+R502-A DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0.5s-60s-স্বাভাবিকভাবে খোলা রিলে সহ দুটি রিলে আউটপুট 6
GROW K220+R502-A DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0.5s-60s-স্বাভাবিকভাবে খোলা রিলে সহ দুটি রিলে আউটপুট 7GROW K220+R502-A DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0.5s-60s-স্বাভাবিকভাবে খোলা রিলে সহ দুটি রিলে আউটপুট 8
GROW K220+R502-A DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0.5s-60s-স্বাভাবিকভাবে খোলা রিলে সহ দুটি রিলে আউটপুট 9
