বাড়ি > পণ্য> ফিঙ্গারপ্রিন্ট কন্ট্রোল বোর্ড> GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট

GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট

GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
সাক্ষ্যদান: CE
ন্যূনতম চাহিদার পরিমাণ: 1
প্যাকেজিং বিবরণ: কার্টুন
ডেলিভারি সময়: পিক সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে অফ সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে
পরিশোধের শর্ত: টি/টি, পেপ্যাল
যোগানের ক্ষমতা: 5000
ভালো দাম এখন যোগাযোগ
বিস্তারিত তথ্য
মডেল নং।: K220+R503 স্ক্রিন: ছবির মতো
যোগাযোগ ইন্টারফেস: আরএস২৩২ আঙুলের ছাপের ক্ষমতা: 200
পাওয়ার সাপ্লাই: DC 10V--24V স্ট্যান্ডবাই কারেন্ট: <10mA
আউটপুট: রিলে (সর্বোচ্চ বর্তমান:10A) পরিবহন প্যাকেজ: স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ প্যাকেজ
স্পেসিফিকেশন: পাওয়ার সাপ্লাই: DC 10V--24V ট্রেডমার্ক: বৃদ্ধি
উৎপত্তি: চীন Hs কোড: 8471609000
যোগানের ক্ষমতা: 5000 ভয়েস সার্ভিস: ভয়েস সার্ভিস ছাড়া
ঘড়ি: ঘড়ি ছাড়া রঙ: ছবির মতো
নমুনা: US$ 23.9/Piece 1 Piece(min. Order) | কাস্টমাইজেশন: উপলভ্য -- কাস্টমাইজড অনুরোধ
শিপিং খরচ: শিপিং খরচ এবং আনুমানিক ডেলিভারি সময় সম্পর্কে. অর্থ প্রদানের পদ্ধতি: প্রাথমিক পেমেন্ট সম্পূর্ণ পেমেন্ট
মুদ্রা: ইউ এস ডলার$ ফেরত & ফেরত: আপনি পণ্য প্রাপ্তির 30 দিন পর্যন্ত ফেরতের জন্য আবেদন করতে পারেন।

পণ্যের বর্ণনা

GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট 0

প্রযুক্তিগত পরামিতি

· বিদ্যুৎ সরবরাহ: ডিসি 10 ভি-24 ভি
· আউটপুট: রিলে (সর্বোচ্চ বর্তমান: 10 এ)
· স্ট্যান্ড-বাই মোড কারেন্ট: ＜ 10 এমএ
· ফিঙ্গারপ্রিন্ট ক্ষমতা: 200 টুকরা
· স্ট্যান্ডবাই কারেন্ট: 6 এমএ (ডিসি 12 ভি)
· রিলে সময়: 0.5S-60 বা 60s এরও বেশি সাধারণত ওপেন মোড-প্রেস ফিঙ্গার-রিলে খোলা, আবার-রিলে বন্ধ করুন।



অপারেশন নির্দেশাবলী

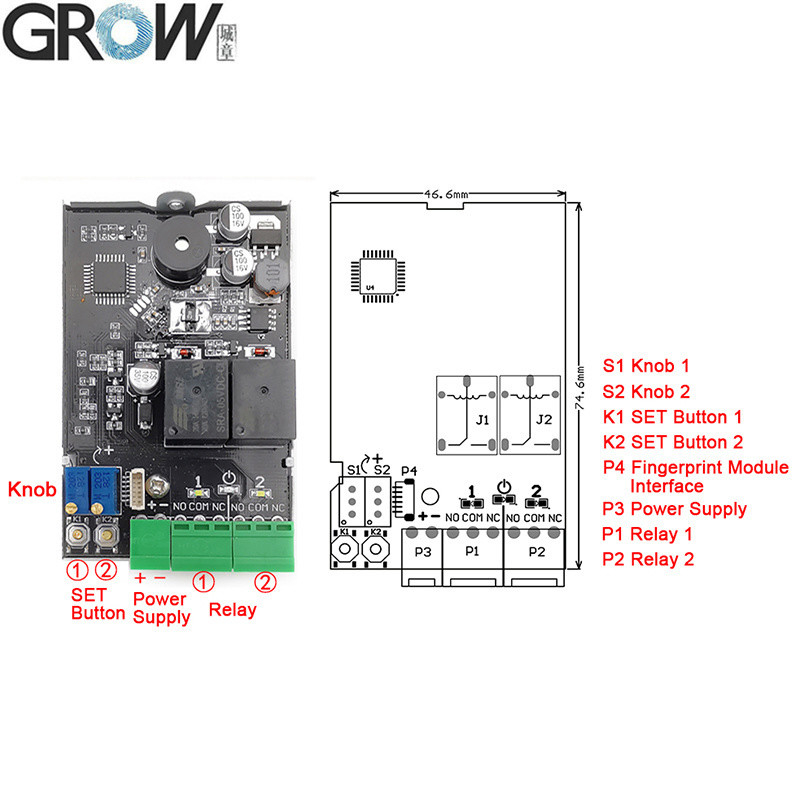

1.সেট বোতাম (কে 1-কে 2)
১.১ রেজিস্টার অ্যাডমিনিস্ট্রেটর ফিঙ্গারপ্রিন্ট: শীঘ্রই সেট বোতাম টিপুন, প্রশাসক রেজিস্টার স্ট্যাটাস এবং ব্লু ইন্ডিকেটর হালকা ফ্ল্যাশ দ্রুত, সিস্টেমে একাধিকবার একই আঙুলটি ফিঙ্গারপ্রিন্ট সংগ্রহের ক্ষেত্রে একাধিকবার রাখুন যতক্ষণ না শ্রবণ সঙ্গীত মানে ফিঙ্গারপ্রিন্ট রেজিস্টার সফল। ফিঙ্গারপ্রিন্ট অবিচ্ছিন্নভাবে নিবন্ধিত হতে পারে। যদি ফিঙ্গারপ্রিন্ট যুক্ত করার প্রয়োজন নেই, প্রস্থান করার জন্য কয়েক সেকেন্ড অপেক্ষা করুন।

1.2 ফিঙ্গারপ্রিন্ট মুছুন:
১.২.১ একক রিলে পজিশনের ফিঙ্গারপ্রিন্টগুলি মুছুন: দীর্ঘ সংশ্লিষ্ট সেট বোতামটি টিপুন, নীল সূচক হালকা ফ্ল্যাশ দ্রুত, দীর্ঘ "ডি" বীপ শুনুন, আঙুলটি আলগা করুন, রিলে সূচক আলো এবং সংগীত শুনুন, এর অর্থ অ্যাডমিন এবং ব্যবহারকারী ফিঙ্গারপ্রিন্টের এই অবস্থানটি মুছে ফেলা হয়েছে;
১.২.২ সমস্ত রিলে পজিশনের ফিঙ্গারপ্রিন্টগুলি মুছুন (কারখানার ডিফল্টে ফিরে যান): দীর্ঘ "ডি" বীপ দু'বার শুনতে, আঙুলটি আলগা করুন, সমস্ত সূচক আলো, এর অর্থ ইনিশিয়ালাইজেশন অপারেশন সফল, কারখানার ডিফল্টে ফিরে যান।

2. নিবন্ধনকারী ব্যবহারকারী ফিঙ্গারপ্রিন্ট: সংগীত এবং নীল সূচক হালকা ফ্ল্যাশ দ্রুত শোনার আগ পর্যন্ত প্রশাসক ফিঙ্গারপ্রিন্টটি প্রায় 10 সেকেন্ড টিপুন, এর অর্থ ব্যবহারকারী ফিঙ্গারপ্রিন্ট যুক্ত করতে পারে। সংগীত শ্রবণ মানে ফিঙ্গারপ্রিন্ট রেজিস্টার সফল না হওয়া পর্যন্ত ফিঙ্গারপ্রিন্ট সংগ্রহের ক্ষেত্রে একাধিকবার একই ব্যবহারকারীর আঙুলটি রাখুন। ফিঙ্গারপ্রিন্ট অবিচ্ছিন্নভাবে নিবন্ধিত হতে পারে। যদি ফিঙ্গারপ্রিন্ট যুক্ত করার প্রয়োজন নেই, প্রস্থান করার জন্য কয়েক সেকেন্ড অপেক্ষা করুন। (দ্রষ্টব্য: ব্যবহারকারীর ফিঙ্গারপ্রিন্টের স্টোরেজ অবস্থান প্রশাসকের ফিঙ্গারপ্রিন্টের স্টোরেজ অবস্থানের উপর নির্ভর করে; যদি প্রশাসকের ফিঙ্গারপ্রিন্টটি একই সময়ে নং 1 এবং নং 2 এ সংরক্ষণ করা হয় তবে ব্যবহারকারীর ফিঙ্গারপ্রিন্টটি ডিফল্টরূপে নং 1 এ সংরক্ষণ করা হবে।)

3. ডিলিট ব্যবহারকারী ফিঙ্গারপ্রিন্ট: "ডি-" এবং সঙ্গীত শোনার আগ পর্যন্ত প্রশাসকের ফিঙ্গারপ্রিন্টটি প্রায় 20 সেকেন্ড টিপুন, অর্থ এই স্থানে ব্যবহারকারী ফিঙ্গারপ্রিন্টগুলি মুছে ফেলা হয়। (দ্রষ্টব্য: ব্যবহারকারীর ফিঙ্গারপ্রিন্টের মুছুন অবস্থানটি প্রশাসকের ফিঙ্গারপ্রিন্টের সঞ্চয়স্থানের অবস্থানের উপর নির্ভর করে। যদি প্রশাসকের ফিঙ্গারপ্রিন্টটি একই সময়ে নং 1 এবং নং 2 এ সংরক্ষণ করা হয় তবে 1 নম্বরে ব্যবহারকারী ফিঙ্গারপ্রিন্টগুলি ডিফল্টরূপে মুছে ফেলা হবে))

৪.সেট রিলে সময়: রিলেটির সমাপ্তির সময়টি 0.5 থেকে 60 সেকেন্ড পর্যন্ত সেট করতে এস 1 বা এস 2 ঘোরান। যখন 60০ সেকেন্ডেরও বেশি সময় পরে, এটি সাধারণত খোলা যায় সাধারণত বন্ধ অবস্থায় খোলা থাকে, রিলে যখন ফিঙ্গারপ্রিন্টটি পাস হয় তখন পরিচালিত হয় এবং তারপরে রিলে প্রকাশিত হয় যখন ফিঙ্গারপ্রিন্টটি আবার পাস হয়, রিলে পরিচালিত হয় এবং বিজ্ঞপ্তিযুক্তভাবে ছেড়ে দেয়। রিলে যোগাযোগের আউটপুট, স্যুইচ সিগন্যাল, কোনও ভোল্টেজ আউটপুট নেই।

5. ব্যবহার: আঙুলটি টিপুন, রিলেটি ফিঙ্গারপ্রিন্টটি পাস হওয়ার পরে বন্ধ হয়ে যায় এবং সমাপ্তির সময়টি এস 1 বা এস 2 দ্বারা নির্ধারিত হয়।


দ্রষ্টব্য:
1। সমস্ত সূচক লাইট স্ট্যান্ডবাই অবস্থায় বন্ধ রয়েছে এবং লাইটগুলি কার্যকরী অবস্থায় চালু রয়েছে;
2. যদি সাধারণত ওপেন মোডে মডিউল সূচক আলো বন্ধ করতে চায় তবে দীর্ঘ "ডিআই" বীপ তিনবার শুনতে কোনও সেট বোতাম টিপুন। খোলার জন্য এই ক্রিয়াটি পুনরাবৃত্তি করুন।

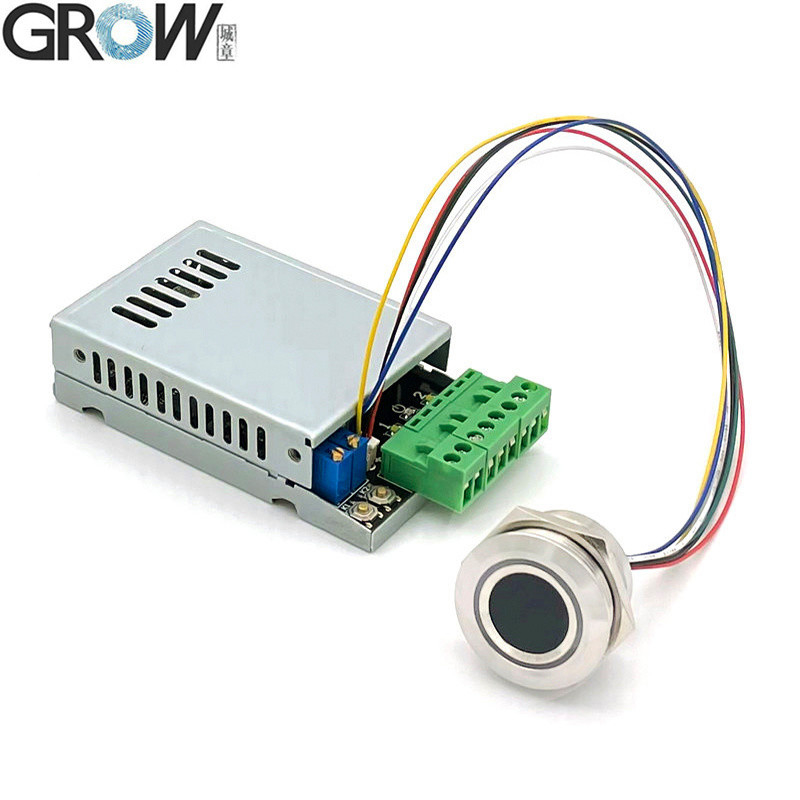

K220 R502-A, R502-AW, R502-F, R503 ফিঙ্গারপ্রিন্ট মডিউল সহ একসাথে ব্যবহার করা যেতে পারে

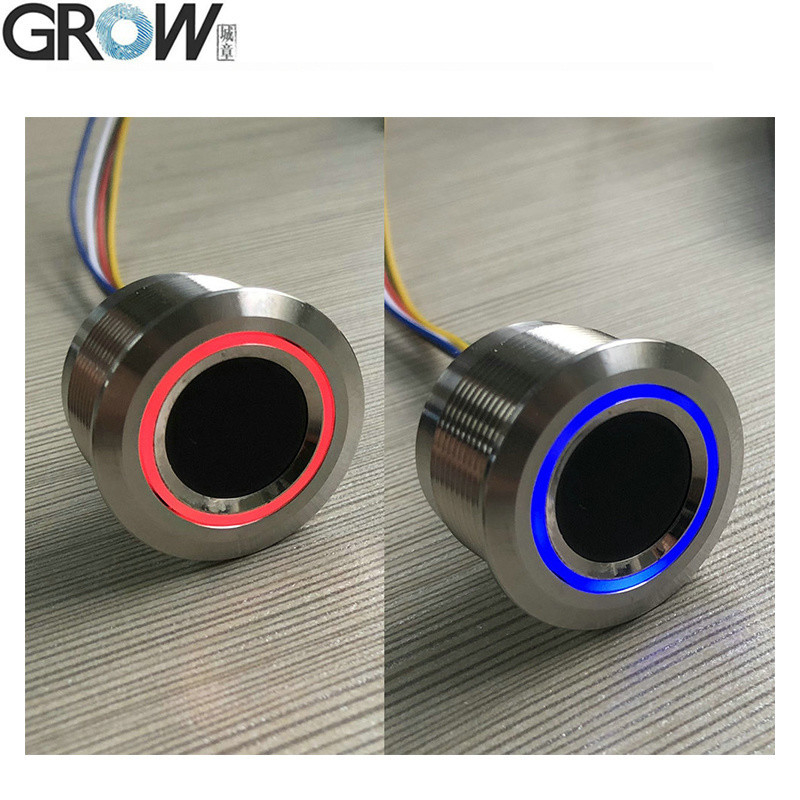

R503 স্পেসিফিকেশন

মডেল R503
প্রকার ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল
ইন্টারফেস ইউআরটি (টিটিএল)
রেজোলিউশন 508 ডিপিআই
ভোল্টেজ ডিসি 3.3 ভি
আঙুলের ছাপ ক্ষমতা 200
সেন্সিং অ্যারে 192*192 পিক্সেল
কাজ বর্তমান 20ma
স্ট্যান্ডবাই কারেন্ট সাধারণ টাচ স্ট্যান্ডবাই ভোল্টেজ: 3.3 ভি, গড় কারেন্ট: 2 ইউএ

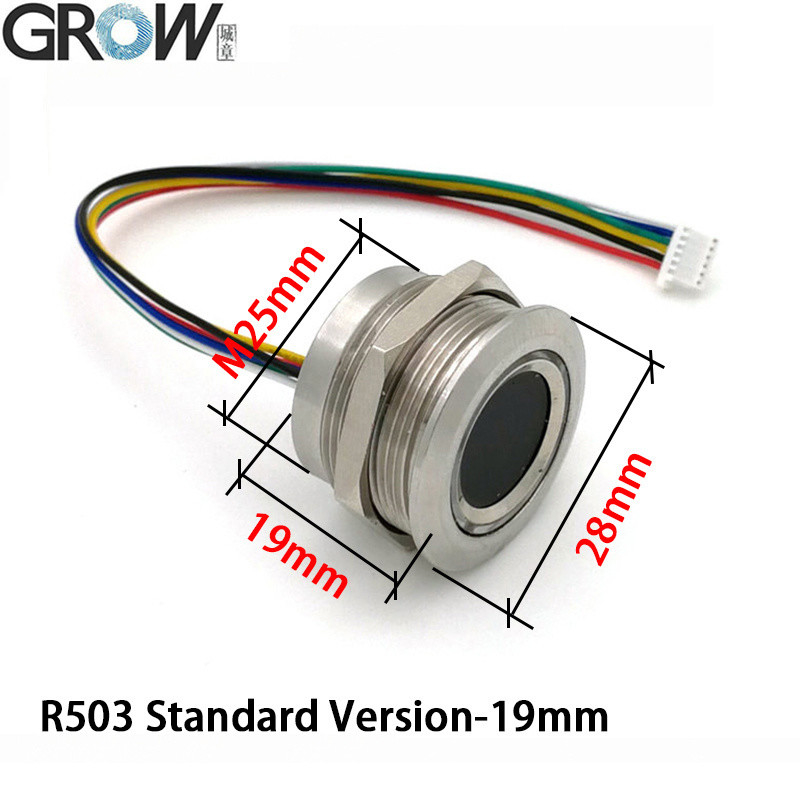

ফিঙ্গারপ্রিন্ট মডিউল বাহ্যিক আকার ব্যাস 28 (মিমি)
ফিঙ্গারপ্রিন্ট মডিউল অভ্যন্তরীণ আকার ব্যাস 23.5 (মিমি)
ফিঙ্গারপ্রিন্ট মডিউল উচ্চতা 19 (মিমি)
কার্যকর সংগ্রহের ক্ষেত্র ব্যাস 15.5 (মিমি)
সংযোগকারী Sh1.0-6pin
এলইডি নিয়ন্ত্রণ হ্যাঁ
এলইডি রঙ নীল এবং লাল
স্ক্যানিং গতি <0.2 সেকেন্ড
যাচাইয়ের গতি <0.3 সেকেন্ড
ম্যাচিং পদ্ধতি 1: 1; 1: এন
Frr ≤1%
অনেক দূরে ≤0.001%
কাজের পরিবেশ -20 সি --- 60 সি
কাজ আর্দ্রতা 10-85%
অ্যান্টি-স্ট্যাটিক ক্ষমতা 15 কেভি
ক্ষতিকারক প্রতিরোধের তীব্রতা 1 মিলিয়ন বার
যোগাযোগ বাউড রেট (ইউআরটি): (9600 × n) বিপিএস যেখানে এন = 1 ~ 12 (ডিফল্ট এন = 6, আইই 57600 বিপিএস)




ফাইল

Ar আরডুইনো, অ্যান্ড্রয়েড, .NET, উইন্ডোজ এবং আরও অনেকের জন্য ফ্রি রেফারেন্স এসডিকে ফাইল সরবরাহ করুন।
User ব্যবহারকারী ম্যানুয়াল সরবরাহ করুন


ইউটিউবে কে 220 অপারেশন ভিডিও: https: //youtu.be/yqxeh9agbco

যদি এসডিকে ফাইলগুলির প্রয়োজন হয় তবে প্লিজ আমাদের সাথে যোগাযোগ করুন।



GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট 1GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট 2GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট 3GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট 4GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট 5GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট 6
GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট 7GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট 8GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট 9
GROW K220+R503 DC10-24V অ্যাডমিনিস্ট্রেটর/ব্যবহারকারীর ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড সহ দুটি রিলে আউটপুট 10
