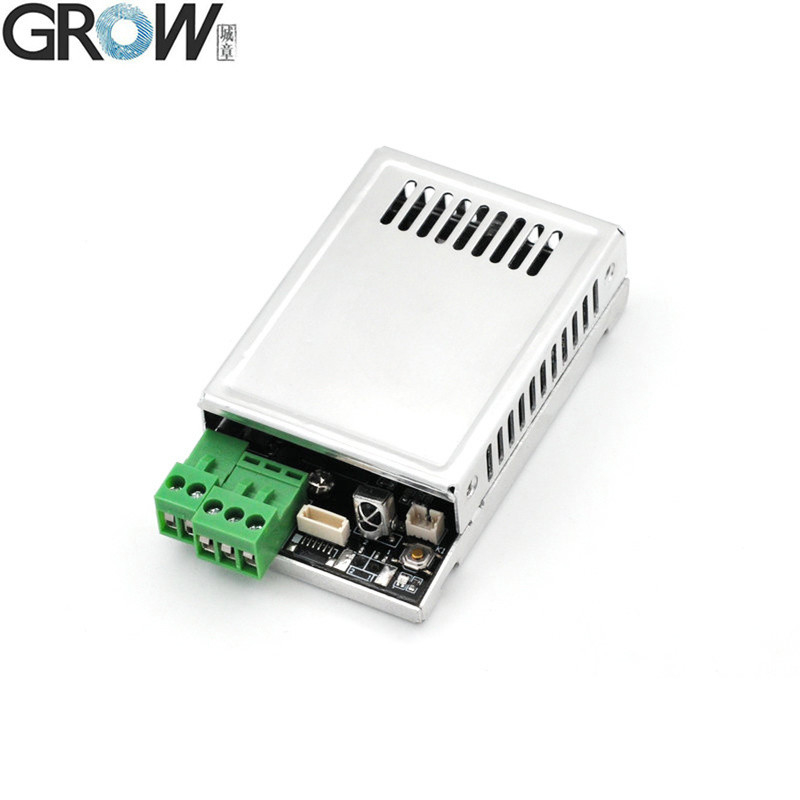

প্রযুক্তিগত পরামিতি
DC10-30V, রিলে আউটপুট, জগ মোড ((0.5s-99s) / ইগনিশন মোড / স্ব-লকিং মোড।
সেট বাটন বা রিমোট কন্ট্রোল দ্বারা পরিচালিত ((বিভিন্ন তিনটি ডাটাবেসের আঙুলের ছাপ যোগ / মুছে ফেলুন, রিলে সময় পরিবর্তন ইত্যাদি)
·পাওয়ার সাপ্লাইঃ DC10V--30V
·স্ট্যান্ডবাই বর্তমানঃ <40mA
·আউটপুটঃ রিলে ((সর্বোচ্চ. বর্তমানঃ 10A)
·ফিংগারপ্রিন্ট ক্যাপাসিটিঃ২০০ টুকরা
রিলে ফাংশনঃ জগ মোড ((0.5s-99s) / ইগনিশন মোড / স্ব-লকিং মোড
অপারেশন নির্দেশাবলী

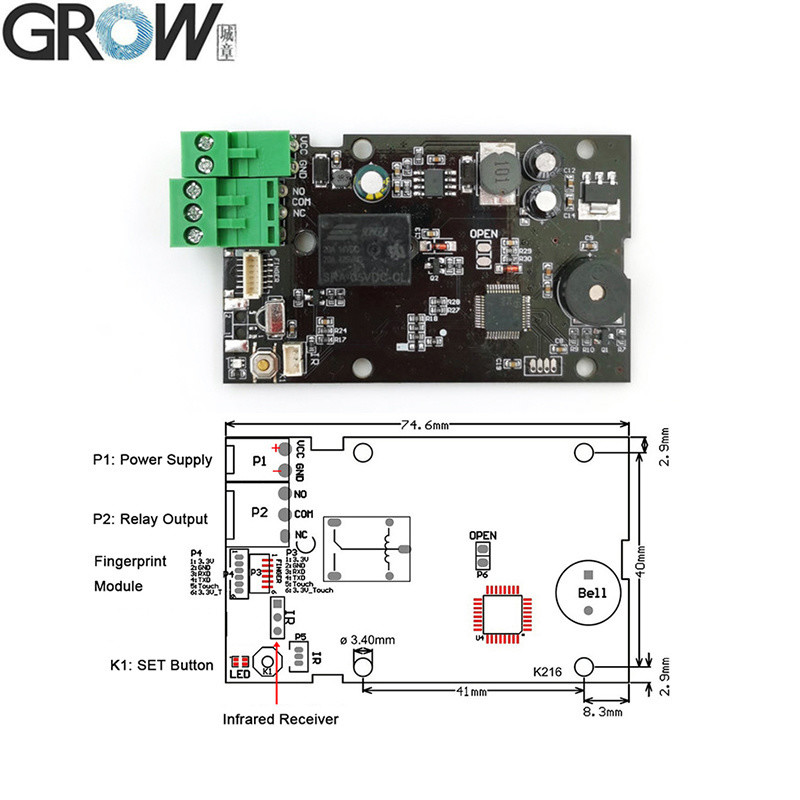

1. সেট বোতামঃ
1.1 সংক্ষিপ্তভাবে SET বোতাম টিপুন,সিস্টেম রেজিস্টার অবস্থায় এবং সূচক লাইট দ্রুত ফ্ল্যাশ, প্রতিটি আঙুলের ছাপের জন্য একাধিকবার টিপুন, সঙ্গীত শোনার সময় আঙুলের ছাপ রেজিস্টার সফল।
আঙুলের ছাপ ক্রমাগত নিবন্ধিত করা যেতে পারে যখন সিস্টেম রেজিস্টার রাষ্ট্র; যদি প্রয়োজন নেই আঙুলের ছাপ আরো যোগ, কয়েক সেকেন্ড অপেক্ষা করুন.(ডিফল্টরূপে এটি আঙুলের ছাপ ডাটাবেস 1 সংরক্ষণ করা হবে,যখন বর্তমান ডাটাবেস পূর্ণ, এটি স্বয়ংক্রিয়ভাবে পরবর্তী ডাটাবেসে সংরক্ষণ করা হয়)
1.2 যখন কারখানার ডিফল্ট ফিরে, SET বোতাম টিপুন যতক্ষণ না "ডি" দীর্ঘ বিপ শুনতে এবং
সঙ্গীত, সূচনা অপারেশন সফল মানে

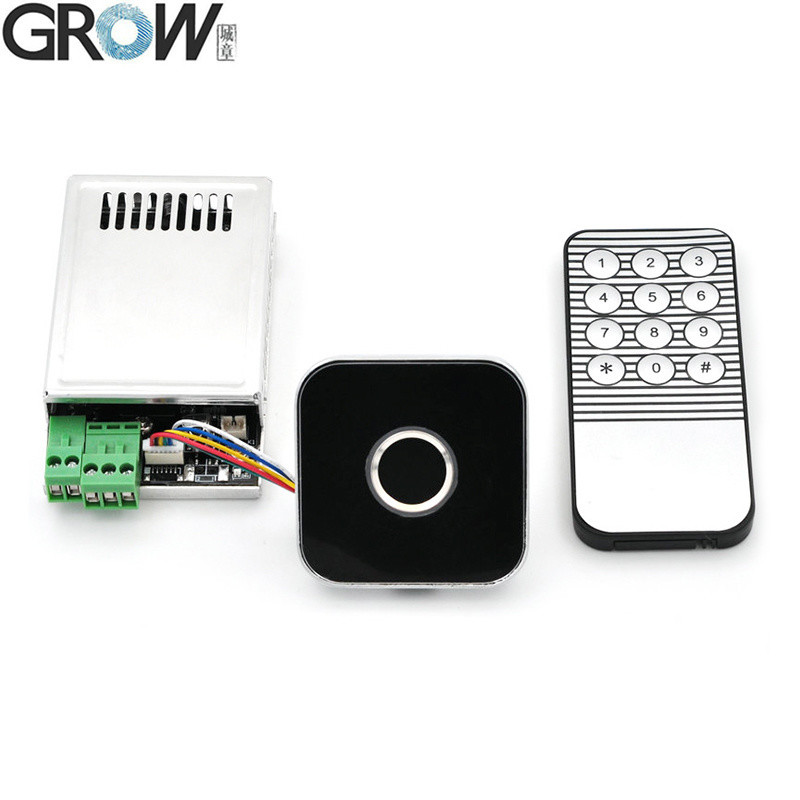

2রিমোট কন্ট্রোলঃ
রিমোট কন্ট্রোল ব্যবহার করার সময়, প্লিজ মডিউল স্পর্শ করুন প্রথমে জেগে ওঠার জন্য।
2.1 নীল সূচকটি আলোকিত মানে প্রোগ্রামিংয়ে উল্লেখ করা হয়েছে, সঙ্গীত মানে অপারেশন সফল
ডিফল্ট পাসওয়ার্ডঃ 123456, পাসওয়ার্ডের দৈর্ঘ্যঃ 6 টি সংখ্যা
2.২ পাসওয়ার্ড পরিবর্তন করুনঃ*পাসওয়ার্ড*1*নতুন পাসওয়ার্ড*নতুন পাসওয়ার্ড#
2.৩ আঙুলের ছাপ নিবন্ধন করুনঃ* পাসওয়ার্ড*2* ডাটাবেস ((1-5) # টিপুন, * বোতাম টিপলে বা কয়েক সেকেন্ড অপেক্ষা করার সময় রেজিস্টার অবস্থায় আঙুলের ছাপ প্রস্থান করুন।
উদাহরণস্বরূপঃডাটাবেজে নিবন্ধন করুন ৩ঃ * পাসওয়ার্ড * ২ * ৩ # টিপুন
2.4. আঙুলের ছাপ মুছে ফেলুনঃ*পাসওয়ার্ড*3*ডাটাবেজ ((1-5) # চাপুন
উদাহরণস্বরূপঃডাটাবেস থেকে মুছে ফেলুন 3: * পাসওয়ার্ড * 3 * 3 # টিপুন
2.5রিলি টাইম সেটিং জগিং মোডেঃ*পাসওয়ার্ড*4*সময় (০.৫ সেকেন্ড-৯৯ সেকেন্ড) চাপুন#
উদাহরণস্বরূপঃসেট 0.5s: * পাসওয়ার্ড * 4 * 00 # টিপুন
উদাহরণস্বরূপঃসেট ১ঃ *পাসওয়ার্ড*৪*০১# চাপুন
উদাহরণস্বরূপঃসেট ৫ঃ *পাসওয়ার্ড*৪*০৫# চাপুন
উদাহরণস্বরূপঃ99s সেট করুন: * পাসওয়ার্ড * 4 * 99 # টিপুন
2.6. ওয়ার্ক মোড সেটিংঃ
জগ মোডঃ * পাসওয়ার্ড * 5 * 1 # টিপুন
ইগনিশন মোডঃ * পাসওয়ার্ড * 5 * 2 # টিপুন
স্বয়ংক্রিয় লকিং মোডঃ * পাসওয়ার্ড * 5 * 3 # টিপুন
2.7. স্ট্যান্ডবাই মোড নির্বাচনঃ
স্ট্যান্ডবাই মোড চালুঃ * পাসওয়ার্ড * 6 * 0 # টিপুন
স্ট্যান্ডবাই মোড বন্ধঃ * পাসওয়ার্ড * 6 * 1 # টিপুন
2.8ফ্যাক্টরি মোডে ফিরে যান:* পাসওয়ার্ড * 7 * পাসওয়ার্ড # টিপুন
2.9. পাসওয়ার্ড ব্যবহার করেঃপ্রেস * পাসওয়ার্ড এবং রিলে বন্ধ, প্রেস # এবং রিলে খোলা
দ্রষ্টব্যঃ কারখানার অবস্থায় যেকোনো আঙুলের ছাপ ব্যবহার করা যেতে পারে, কিন্তু আঙুলের ছাপ নিবন্ধিত হওয়ার পর ফাংশনটি অবৈধ হয়ে যাবে।
R502-AW স্পেসিফিকেশন
| মডেল |
R502-AW |
| প্রকার |
ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল |
| ইন্টারফেস |
UART ((TTL) |
| রেজোলিউশন |
508 ডিপিআই |
| ভোল্টেজ |
ডিসি ৩.৩ ভি |
| ফিঙ্গারপ্রিন্ট ক্যাপাসিটি |
200 |
| সেন্সিং অ্যারে |
১৯২*১৯২ পিক্সেল |
| কাজকারী বর্তমান |
২০ এমএ |
| স্ট্যান্ডবাই বর্তমান |
সাধারণ স্পর্শ স্ট্যান্ডবাই ভোল্টেজঃ 3.3V, গড় বর্তমানঃ 2uA |

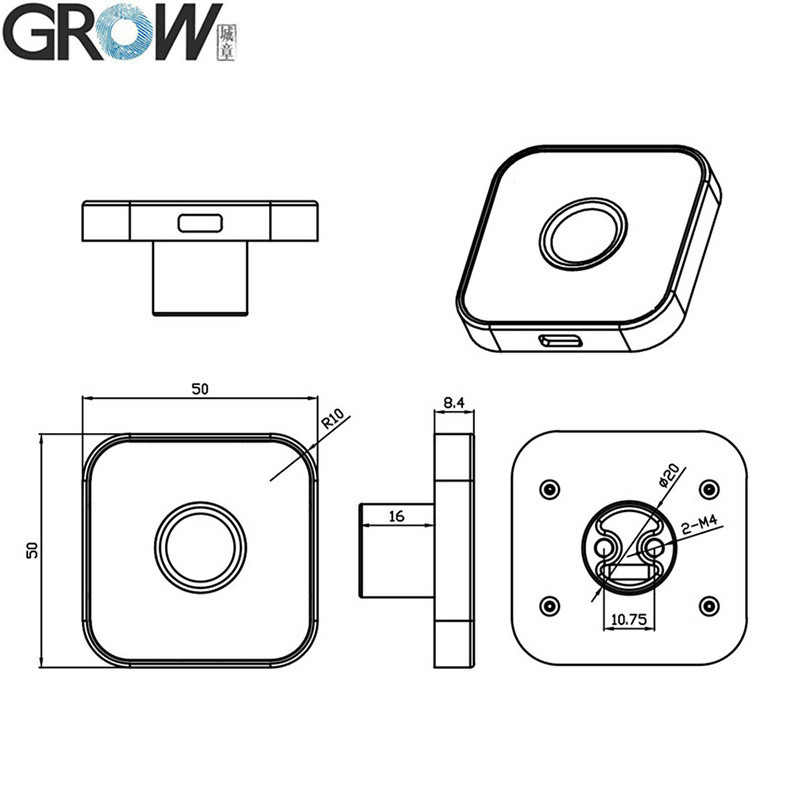

| ফিঙ্গারপ্রিন্ট মডিউলের বাহ্যিক আকার |
50*50*8.4 (মিমি) |
| কার্যকর সংগ্রহ অঞ্চল |
ব্যাসার্ধ ১৫.৫ (মিমি) |
| আবরণ উপাদান |
জিংক খাদ |
| কন্ট্রোল বোর্ড সংযোগ করুন |
KS200/K202/K215-V1.3/KL216/K219-A/K220/K236-A |

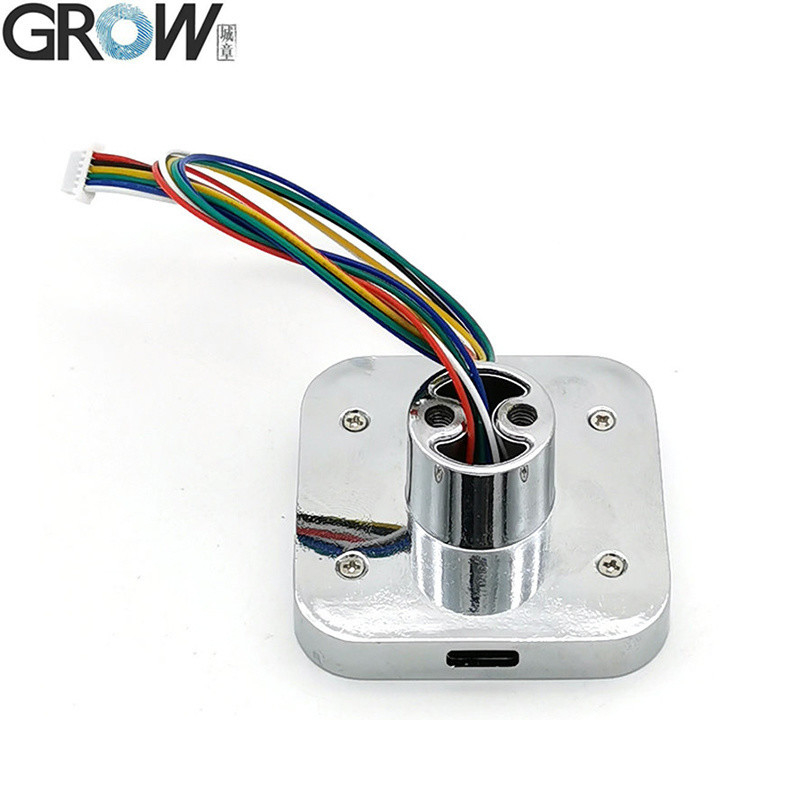

| সংযোগকারী |
SH1.0-6Pin |
| এলইডি নিয়ন্ত্রণ |
হ্যাঁ |

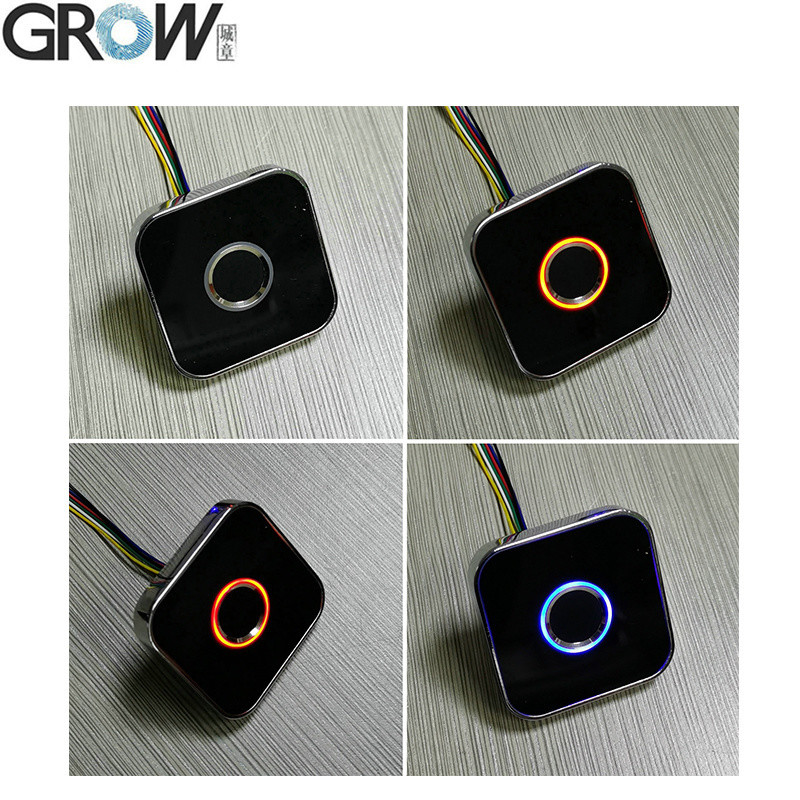

| এলইডি রঙ |
বেগুনি এবং নীল এবং লাল |
| স্ক্যানের গতি |
< ০.২ সেকেন্ড |
| যাচাইকরণের গতি |
< ০.৩ সেকেন্ড |
| মিলের পদ্ধতি |
1:1১ঃ এন |
| এফআরআর |
≤১% |
| FAR |
≤0.001% |
| কাজের পরিবেশ |
-২০সি-৬০সি |
| কাজের আর্দ্রতা |
১০-৮৫% |
| অ্যান্টি-স্ট্যাটিক ক্ষমতা |
১৫ কেভি |
| ঘর্ষণ প্রতিরোধের তীব্রতা |
১ মিলিয়ন বার |
| যোগাযোগের বাউন্ড রেট (UART): |
(9600 × N) bps যেখানে N = 1 ~ 12 ((ডিফল্ট N = 6, অর্থাৎ 57600bps) |
ফাইল
·আর্ডুইনো, অ্যান্ড্রয়েড, নেট, উইন্ডোজ ইত্যাদির জন্য বিনামূল্যে রেফারেন্স এসডিকে ফাইল সরবরাহ করা।
·ব্যবহারকারীর ম্যানুয়াল প্রদান
R502-AW ইউটিউবে পরীক্ষার প্রোগ্রাম অপারেশন প্রদর্শন ভিডিওঃ
https://youtu.be/Q82Zg4iFHOA
