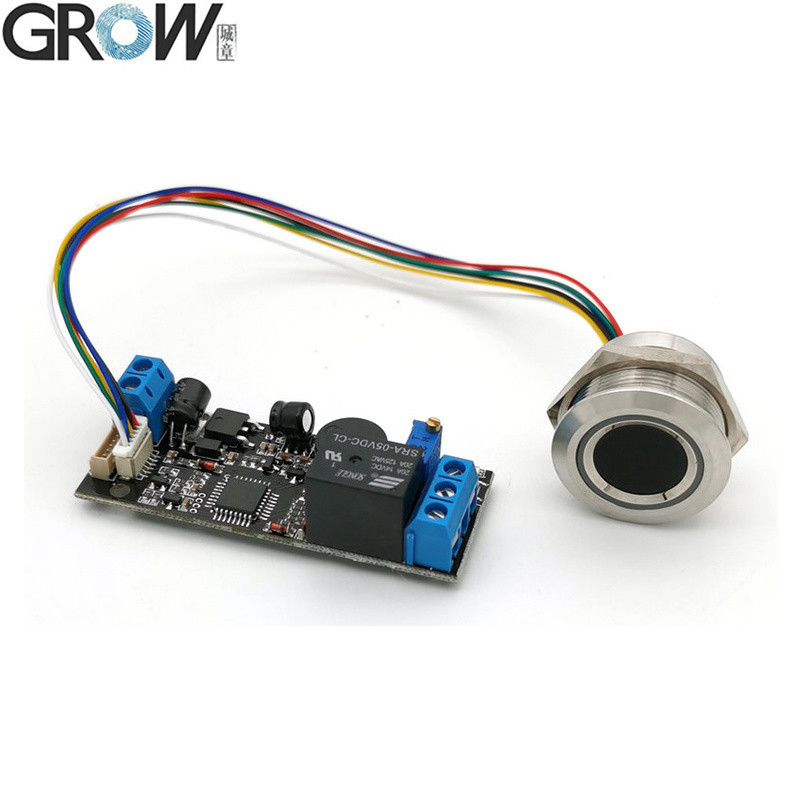

ক্রমবর্ধমান K202+R503 DC12V ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড

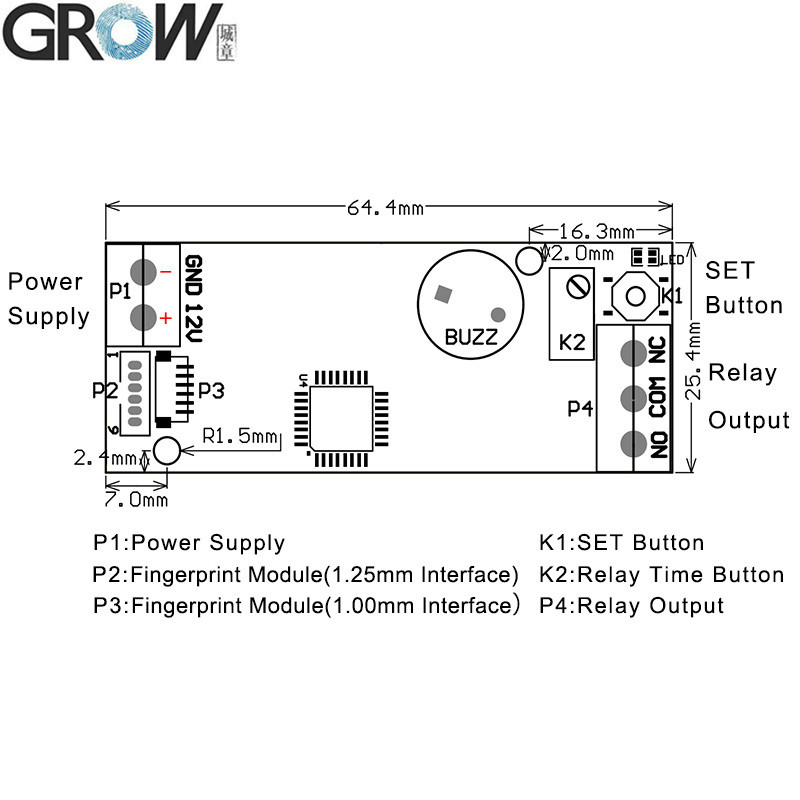

K202 প্রযুক্তিগত পরামিতি

·পি১ঃ পাওয়ার সাপ্লাইঃDC12V
·আউটপুটঃ রিলে ((সর্বোচ্চ. বর্তমান:10A)
·স্ট্যান্ডবাই বর্তমানঃ 15uA
·ফিংগারপ্রিন্ট ক্যাপাসিটিঃ 120 টুকরা
·আকারঃ 64.4*25.4 মিমি
·পি২ঃ এমএক্স ১.০ মিমি স্পেস ৬ পিন ফিঙ্গারপ্রিন্ট মডিউল ((R502,R502-A,R503 সংযোগ করতে পারে)
·পি৩ঃ এমএক্স ১.২৫ মিমি স্পেস ৬ পিন ফিঙ্গারপ্রিন্ট মডিউল ((R300,R301T,R303,R303T,R305,R306,R307,R501) সংযুক্ত করতে পারে)

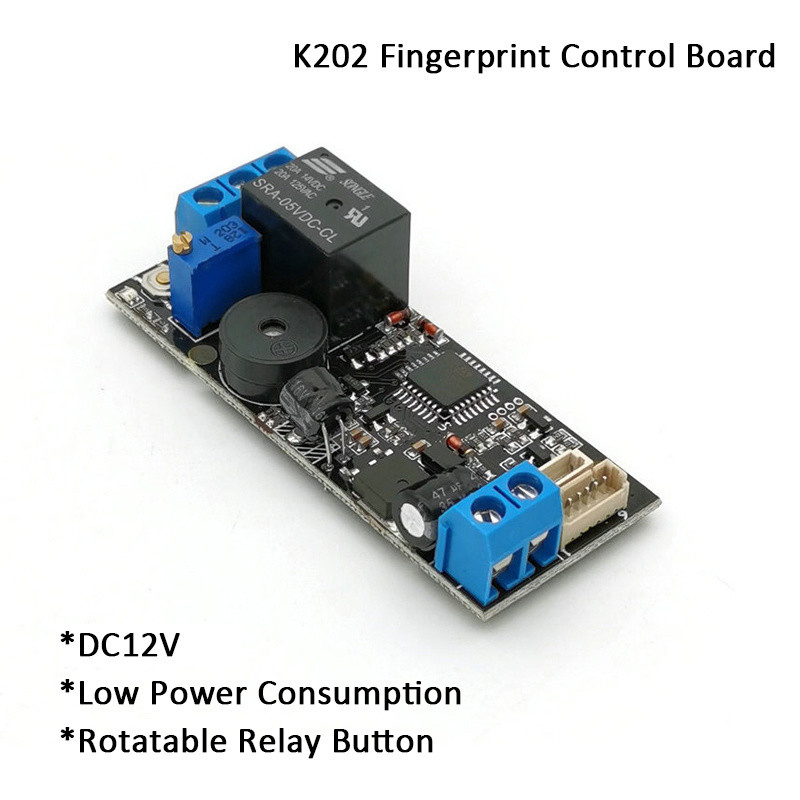

K202 কম শক্তি খরচ করার জন্য ডিজাইন করা হয়েছে, পাওয়ার সাপ্লাই DC12V, রিলে সময় বোতামটি ঘোরানোর মাধ্যমে সামঞ্জস্য করা যেতে পারে, রিলে সময়ঃ 0.5-13 সেকেন্ড।
আঙুলের ছাপ নিবন্ধন করা খুবই সহজ, শুধু আঙুলের ছাপ নিবন্ধন করতে SET বোতাম টিপতে হবে এবং ফ্যাক্টরি ডিফল্টে ফিরে যেতে SET বোতাম টিপতে হবে।


K202 অপারেশন নির্দেশাবলী

1.SET বোতামঃ
SET বোতামটি সংক্ষিপ্তভাবে টিপুন,নীল সূচক আলো দ্রুত ফ্ল্যাশ করে এবং সিস্টেমটি রেজিস্টার অবস্থায় থাকে, আঙুলটি ফিঙ্গারপ্রিন্ট সংগ্রহের এলাকায় রাখুন, মিউজিক শোনার সময় ফিঙ্গারপ্রিন্ট রেজিস্টার সফল হয়।ফিঙ্গারপ্রিন্ট ক্রমাগত রেকর্ড করা যেতে পারে যখন সিস্টেম রেজিস্টার রাষ্ট্র; যদি আঙুলের ছাপ যোগ করার প্রয়োজন নেই, কয়েক সেকেন্ড অপেক্ষা করুন।
2- ফ্যাক্টরি ডিফল্ট ফিরেঃ
"ডিআই" দীর্ঘ বিপ এবং সঙ্গীত শোনা পর্যন্ত SET বোতাম টিপুন, যার অর্থ ইনসিলেশন অপারেশন সফল।
3রিলে টাইম সেট করুন:

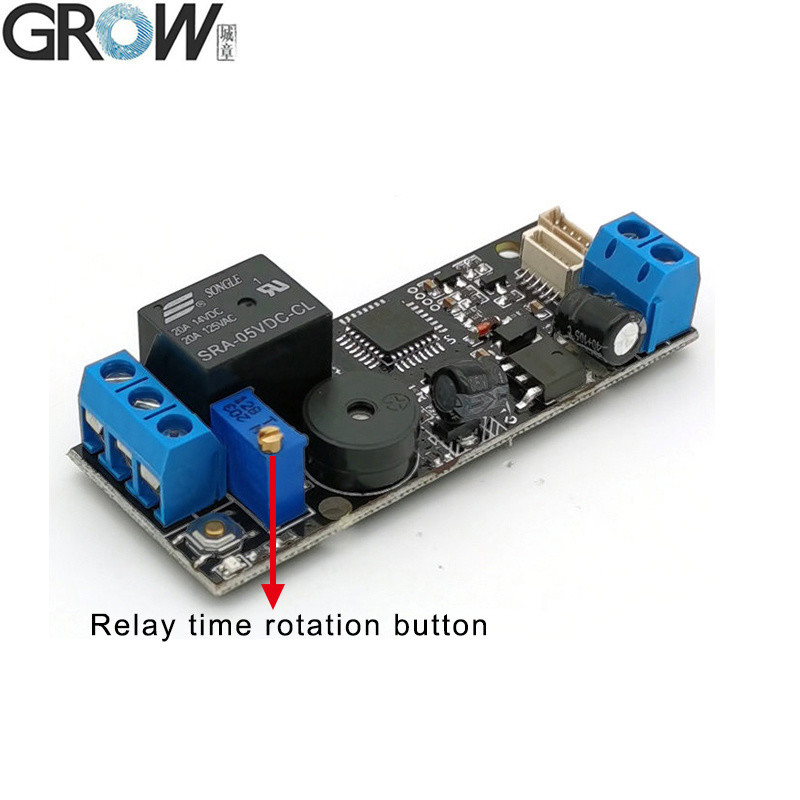

রিলে বন্ধের সময় 0.5 থেকে 13 সেকেন্ডে সেট করতে K2 ঘোরান। রিলেটি যোগাযোগ আউটপুট, সুইচ সংকেত, কোন ভোল্টেজ আউটপুট।
4ব্যবহারঃ
আঙুল টিপুন, আঙুলের ছাপের পর রিলে বন্ধ হয়ে যায়, এবং বন্ধ হওয়ার সময়টি K2 দ্বারা নির্ধারিত হয়।

নোটঃ1. সমস্ত সূচক লাইট স্ট্যান্ডবাই অবস্থায় বন্ধ এবং লাইট কাজ অবস্থায় চালু আছে;
2. কারখানার অবস্থায় যেকোনো আঙুলের ছাপ ব্যবহার করা যেতে পারে, কিন্তু আঙুলের ছাপ নিবন্ধিত হওয়ার পর ফাংশনটি অবৈধ হয়ে যাবে।


K202 R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R503 ফিঙ্গারপ্রিন্ট মডিউলের সাথে একসাথে ব্যবহার করা যেতে পারে

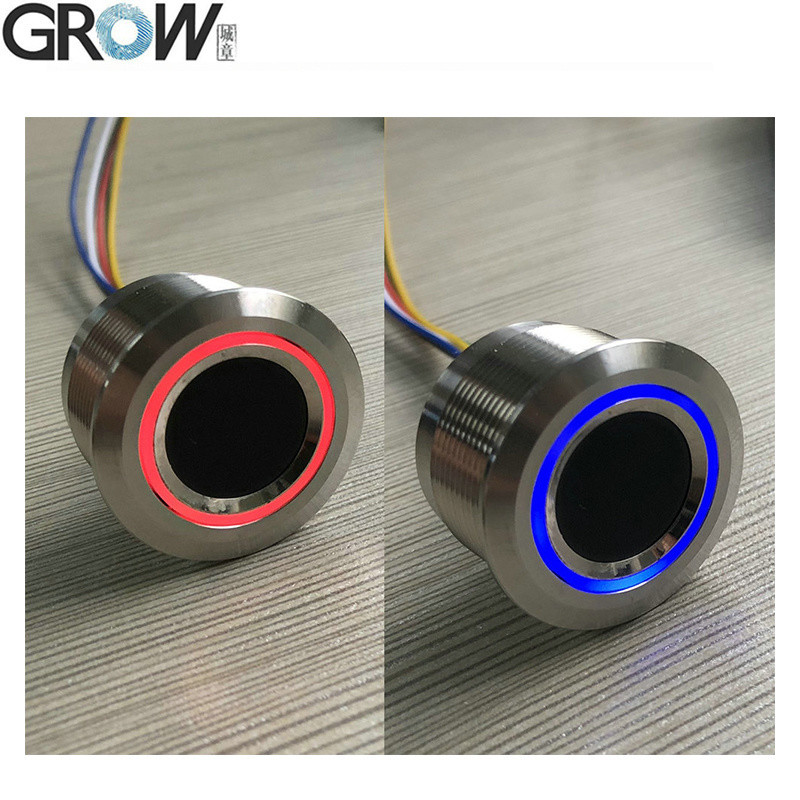

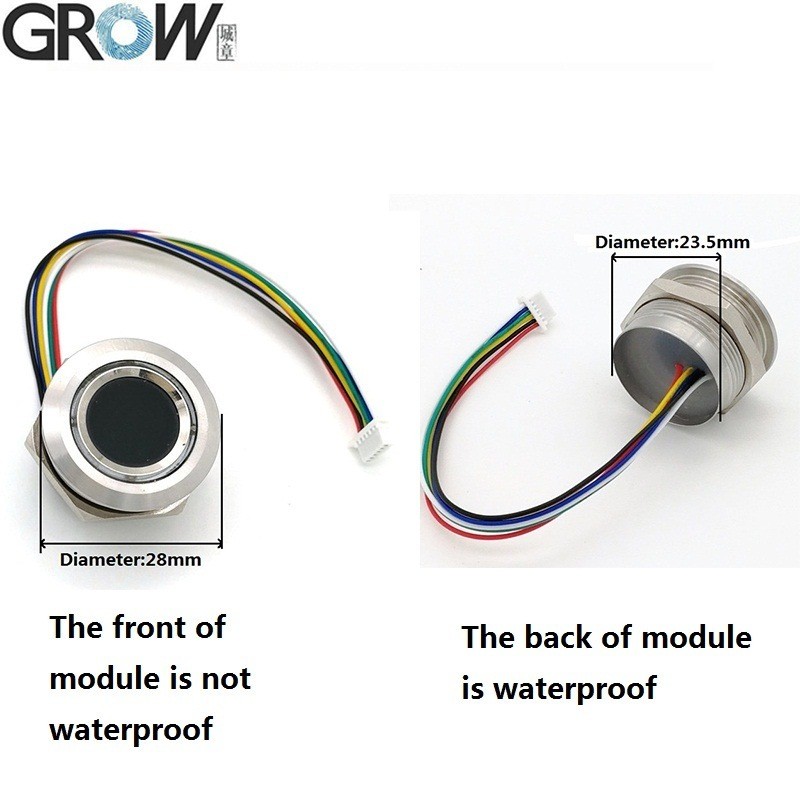

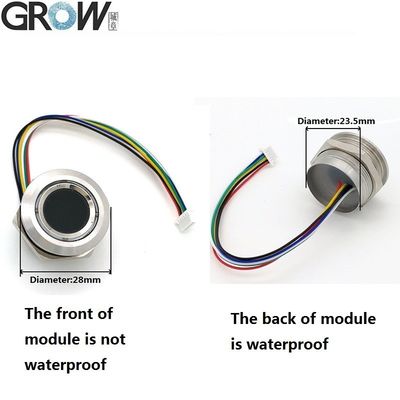

R503 স্পেসিফিকেশন

পণ্য ফাইল

·আর্ডুইনো, অ্যান্ড্রয়েড, নেট, উইন্ডোজ ইত্যাদির জন্য বিনামূল্যে রেফারেন্স এসডিকে ফাইল সরবরাহ করা।
·ব্যবহারকারীর ম্যানুয়াল প্রদান

আপনি এই ওয়েবসাইট লিঙ্ক থেকে R503 ব্যবহারকারীর ম্যানুয়াল ডাউনলোড করতে পারেনঃ
https://hzgrow.en.made-in-china.com

আপনি এই ওয়েবসাইট লিঙ্ক থেকে K202 ব্যবহারকারী ম্যানুয়াল ডাউনলোড করতে পারেনঃ
https://hzgrow.en.made-in-china.com

যদি এসডিকে ফাইল প্রয়োজন হয়, আমাদের সাথে যোগাযোগ করুন.
