GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড

GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
সাক্ষ্যদান: CE
ন্যূনতম চাহিদার পরিমাণ: 1
প্যাকেজিং বিবরণ: কার্টুন
ডেলিভারি সময়: পিক সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে অফ সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে
পরিশোধের শর্ত: টি/টি, পেপ্যাল
যোগানের ক্ষমতা: 5000
ভালো দাম এখন যোগাযোগ
বিস্তারিত তথ্য
মডেল নং।: K202+R503 স্ক্রিন: ছবির মতো
যোগাযোগ ইন্টারফেস: আরএস২৩২ আঙুলের ছাপের ক্ষমতা: 120
পাওয়ার সাপ্লাই: DC 12V কন্ট্রোল বোর্ডের জন্য স্ট্যান্ড-বাই কারেন্ট: 15ua
K202 সাইজ: 64.4*25.4 মিমি আউটপুট: রিলে (সর্বোচ্চ বর্তমান:10A)
R503 সাইজ: ব্যাস 28 (মিমি) পরিবহন প্যাকেজ: স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ প্যাকেজ
স্পেসিফিকেশন: পাওয়ার সাপ্লাই: DC 12V ট্রেডমার্ক: বৃদ্ধি
উৎপত্তি: চীন Hs কোড: 8471609000
যোগানের ক্ষমতা: 5000 ভয়েস সার্ভিস: ভয়েস সার্ভিস ছাড়া
ঘড়ি: ঘড়ি ছাড়া রঙ: ছবির মতো
নমুনা: US$ 21.3/Piece 1 Piece(min. Order) | কাস্টমাইজেশন: উপলভ্য -- কাস্টমাইজড অনুরোধ
শিপিং খরচ: শিপিং খরচ এবং আনুমানিক ডেলিভারি সময় সম্পর্কে. অর্থ প্রদানের পদ্ধতি: প্রাথমিক পেমেন্ট সম্পূর্ণ পেমেন্ট
মুদ্রা: ইউ এস ডলার$ ফেরত & ফেরত: আপনি পণ্য প্রাপ্তির 30 দিন পর্যন্ত ফেরতের জন্য আবেদন করতে পারেন।

পণ্যের বর্ণনা

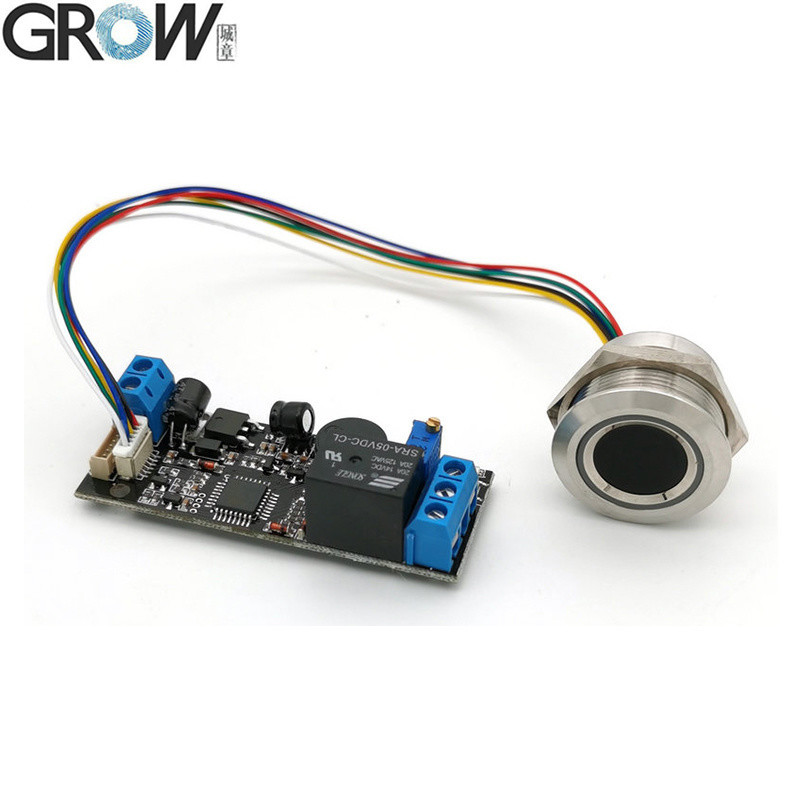

GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 0

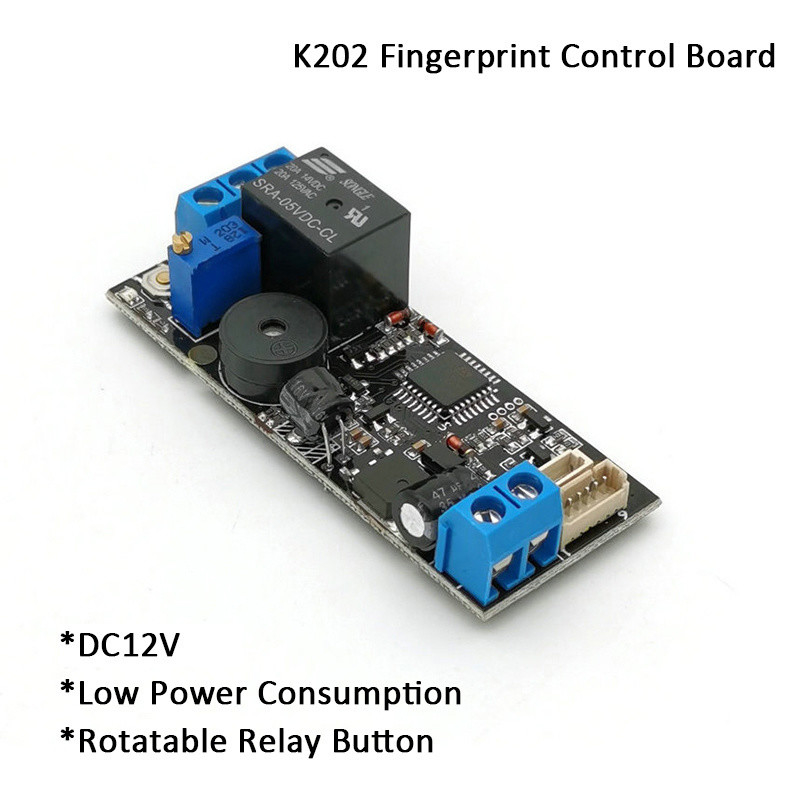

K202 প্রযুক্তিগত পরামিতি

·পাওয়ার সাপ্লাইঃDC12V
·আউটপুটঃ রিলে ((সর্বোচ্চ. বর্তমান:10A)
·স্ট্যান্ডবাই বর্তমানঃ 15uA
·ফিংগারপ্রিন্ট ক্যাপাসিটিঃ 120 টুকরা

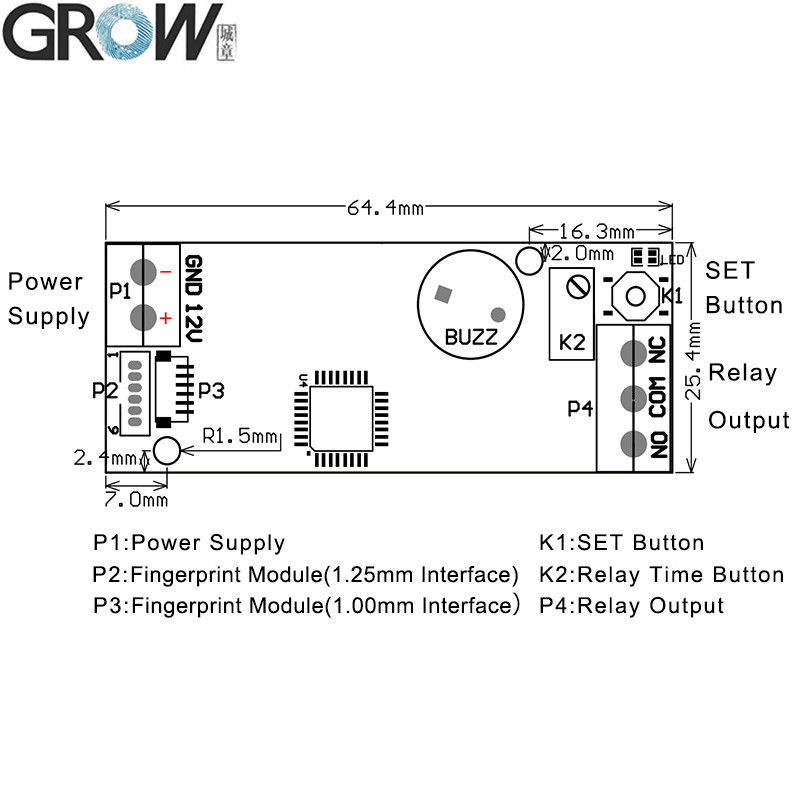

·আকারঃ 64.4*25.4 মিমি


K202 ডিজাইন করা হয়েছেজন্যকম শক্তি খরচ, পাওয়ার সাপ্লাই DC12V, রিলে সময় বোতাম ঘোরানো দ্বারা নিয়ন্ত্রিত হতে পারে, রিলে সময়ঃ 0.5-13 সেকেন্ড।
আঙুলের ছাপ নিবন্ধন করা খুবই সহজ, শুধু আঙুলের ছাপ নিবন্ধন করতে SET বোতাম টিপতে হবে এবং ফ্যাক্টরি ডিফল্টে ফিরে যেতে SET বোতাম টিপতে হবে।


K202 অপারেশন নির্দেশাবলী

1. সেট বোতাম-রেজিস্টার অ্যাডমিনিস্ট্রেটরের আঙুলের ছাপঃসংক্ষিপ্তভাবে SET বোতাম টিপুন,নীল সূচক হালকা দ্রুত ফ্ল্যাশ এবং সিস্টেম রেজিস্টার অবস্থায়,একই অ্যাডমিন আঙুল একাধিকবার আঙুলের ছাপ সংগ্রহ এলাকায় রাখুন যতক্ষণ না গান শোনা মানে আঙুলের ছাপ নিবন্ধন সফল. ফিঙ্গারপ্রিন্ট ক্রমাগত নিবন্ধন করা যেতে পারে যখন সিস্টেম নিবন্ধন অবস্থায়; যদি প্রয়োজন নেই ফিঙ্গারপ্রিন্ট আরো যোগ, কয়েক সেকেন্ড অপেক্ষা করুন.

2. ব্যবহারকারীর আঙুলের ছাপ নিবন্ধন করুনঃঅ্যাডমিনিস্ট্রেটরের আঙুলের ছাপ টিপুন যতক্ষণ না নীল সূচক লাইট দ্রুত ফ্ল্যাশ করে এবং সঙ্গীত শুনতে পায়, মানে ব্যবহারকারীর আঙুলের ছাপ যোগ করতে পারে।একই ব্যবহারকারীর আঙুল একাধিকবার আঙুলের ছাপ সংগ্রহ এলাকায় রাখুন যতক্ষণ না সঙ্গীত শুনতে আঙুলের ছাপ নিবন্ধন সফল মানে.ডিঙ্গারপ্রিন্ট ক্রমাগত রেকর্ড করা যেতে পারে যখন সিস্টেম রেজিস্টার অবস্থায়; যদি ডিঙ্গারপ্রিন্ট আরো যোগ করার প্রয়োজন নেই, কয়েক সেকেন্ড অপেক্ষা করুন.

3. ব্যবহারকারীর ফিঙ্গারপ্রিন্ট মুছে ফেলুনঃপ্রশাসকের আঙুলের ছাপটি ১২ সেকেন্ডের জন্য চাপুন, যতক্ষণ না আপনি "ডি-ডি" এবং "মিউজিক" শুনতে পান, মানে ব্যবহারকারীর আঙুলের ছাপ মুছে ফেলা হবে।

4কারখানার ডিফল্ট-এ ফেরত যানঃদীর্ঘ বিপ এবং মিউজিক শোনা পর্যন্ত SET বোতাম টিপুন, যার মানে ইনসিলেশন অপারেশন সফল হয়েছে।

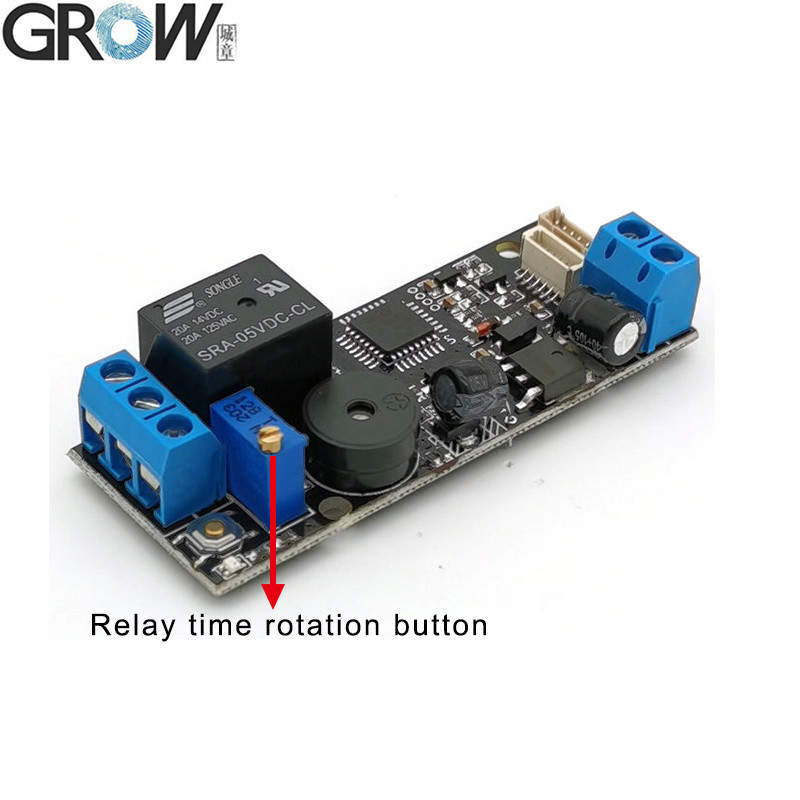

5রিলে সময় সেট করুনঃরিলে বন্ধের সময় 0.5 থেকে 30 সেকেন্ডে সেট করার জন্য K2 ঘোরান। রিলেটি যোগাযোগ আউটপুট, সুইচ সংকেত, কোন ভোল্টেজ আউটপুট।

6. ব্যবহারঃআঙুল টিপুন, আঙুলের ছাপের পর রিলে বন্ধ হয়ে যায়, এবং বন্ধ হওয়ার সময়টি K2 দ্বারা নির্ধারিত হয়।

নোটঃ
1. সমস্ত সূচক লাইট স্ট্যান্ডবাই অবস্থায় বন্ধ এবং লাইট কাজ অবস্থায় চালু আছে;
2. কারখানার অবস্থায় যে কোন আঙুলের ছাপ ব্যবহার করা যেতে পারে, কিন্তু আঙুলের ছাপ নিবন্ধিত হওয়ার পর ফাংশনটি অবৈধ হবে।

K202 R502-A,R502-AW,R502-F,R503,R503-M22 ফিঙ্গারপ্রিন্ট মডিউলের সাথে একসাথে ব্যবহার করা যেতে পারে



R503 স্পেসিফিকেশন

মডেল R503
প্রকার ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল
ইন্টারফেস UART ((TTL)
রেজোলিউশন 508 ডিপিআই
ভোল্টেজ ডিসি ৩.৩ ভি
ফিঙ্গারপ্রিন্ট ক্যাপাসিটি 200
সেন্সিং অ্যারে ১৯২*১৯২ পিক্সেল
কাজকারী বর্তমান ২০ এমএ
স্ট্যান্ডবাই বর্তমান সাধারণ স্পর্শ স্ট্যান্ডবাই ভোল্টেজঃ 3.3V, গড় বর্তমানঃ 2uA

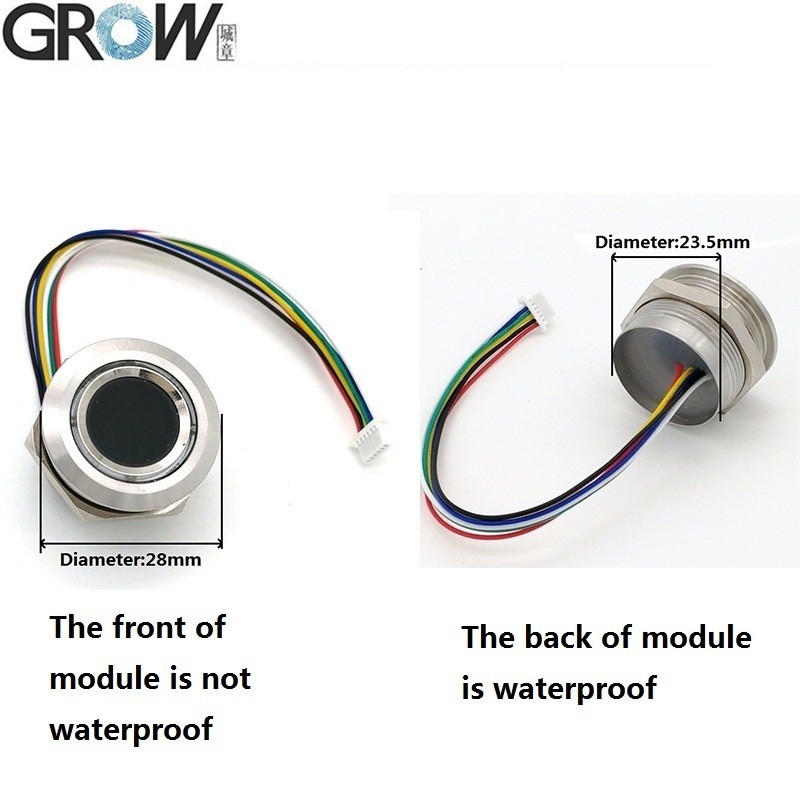

ফিঙ্গারপ্রিন্ট মডিউলের বাহ্যিক আকার ব্যাসার্ধ ২৮ (মিমি)
ফিঙ্গারপ্রিন্ট মডিউলের অভ্যন্তরীণ আকার ব্যাসার্ধ ২৩.৫ মিমি
ফিঙ্গারপ্রিন্ট মডিউলের উচ্চতা 19 (মিমি)
কার্যকর সংগ্রহ অঞ্চল ব্যাসার্ধ ১৫.৫ (মিমি)
সংযোগকারী SH1.0-6Pin
এলইডি নিয়ন্ত্রণ হ্যাঁ

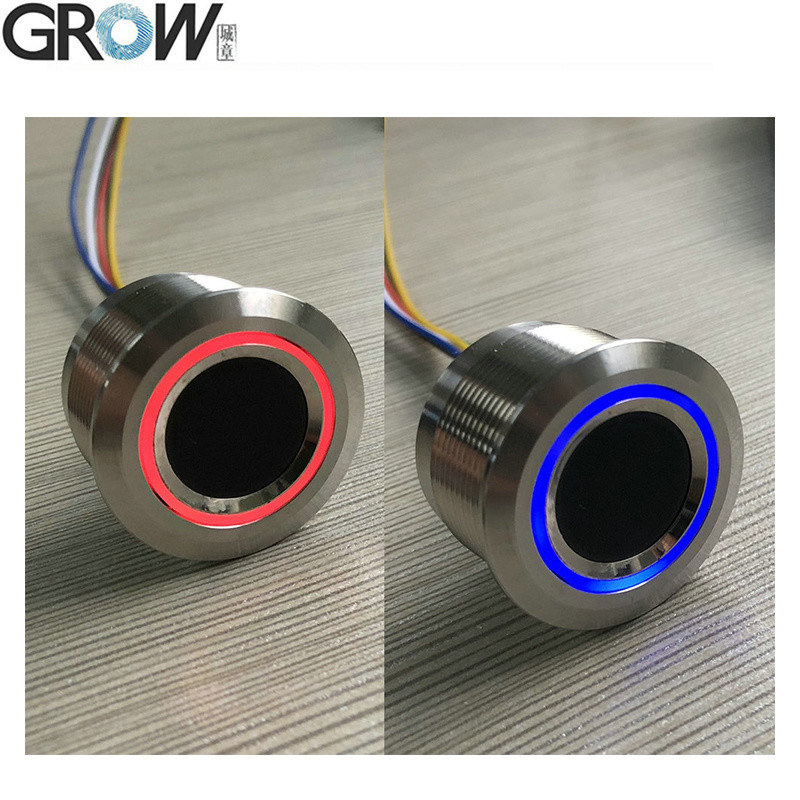

এলইডি রঙ নীল আর লাল
স্ক্যানের গতি < ০.২ সেকেন্ড
যাচাইকরণের গতি < ০.৩ সেকেন্ড
মিলের পদ্ধতি 1:1১ঃ এন
এফআরআর ≤১%
FAR ≤0.001%
কাজের পরিবেশ -২০সি-৬০সি
কাজের আর্দ্রতা ১০-৮৫%
অ্যান্টি-স্ট্যাটিক ক্ষমতা ১৫ কেভি
ঘর্ষণ প্রতিরোধের তীব্রতা ১ মিলিয়ন বার
যোগাযোগের বাউন্ড রেট (UART): (9600 × N) bps যেখানে N = 1 ~ 12 ((ডিফল্ট N = 6, অর্থাৎ 57600bps)



পণ্য ফাইল

·আর্ডুইনো, অ্যান্ড্রয়েড, নেট, উইন্ডোজ ইত্যাদির জন্য বিনামূল্যে রেফারেন্স এসডিকে ফাইল সরবরাহ করা।
·ব্যবহারকারীর ম্যানুয়াল প্রদান

আপনি এই ওয়েবসাইট লিঙ্ক থেকে R503 ব্যবহারকারীর ম্যানুয়াল ডাউনলোড করতে পারেনঃ
https://hzgrow.en.made-in-china.com

আপনি এই ওয়েবসাইট লিঙ্ক থেকে K202 ব্যবহারকারী ম্যানুয়াল ডাউনলোড করতে পারেনঃ
https://hzgrow.en.made-in-china.com

যদি এসডিকে ফাইল প্রয়োজন হয়, আমাদের সাথে যোগাযোগ করুন.


GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 1
GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 2

GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 3
GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 4
GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 5
GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 6
GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 7

GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 8GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 9GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 10
GROW K202+R503 DC12V কম শক্তি খরচ রিং নির্দেশক হালকা ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বোর্ড 11
