বর্ণনা
1. ইমেজ সংগ্রহ এবং অ্যালগরিদম চিপ একসাথে ইন্টিগ্রেটেড, অল ইন ওয়ান
2. অবস্থার সাথে মানিয়ে নিতে নমনীয়তা ছিল আঙ্গুল, এটি শুষ্ক আঙ্গুল, ভিজা আঙ্গুল, হালকা টেক্সচার আঙ্গুলের ছাপ আঙ্গুল, এবং পুরানো আঙ্গুল, সব উচ্চ স্বীকৃতি হার আছে
3প্রধান অ্যাপ্লিকেশন এলাকাঃ বিভিন্ন শেষ পণ্য যেমন: অ্যাক্সেস নিয়ন্ত্রণ, উপস্থিতি, সিকিউরিটি ডিপোজিট বাক্সে এম্বেড করা যেতে পারে
R503-M22 R503 এর সাথে একই, শুধু আকার ভিন্ন।
R503-M22 এছাড়াও KS200,K202,K215,KL216,K219,K220,K236,KS220 কন্ট্রোল বোর্ডের সাথে কাজ করতে পারে।
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
পাওয়ার সাপ্লাই
|
ডিসি ৩.৩ ভি
|
ডিসি ৫ ভি
|
ডিসি ৩.৩ ভি
|
ইউআরটিঃডিসি ৩.৩ ভি
ইউএসবিঃ ডিসি ৫ ভোল্ট
|
ডিসি ৩.৩ ভি
|
|
সেন্সিং অ্যারে
|
১৯২*১৯২ পিক্সেল
|
১৯২*১৯২ পিক্সেল
|
১৯২*১৯২ পিক্সেল
|
১৯২*১৯২ পিক্সেল
|
১৬০*১৬০ পিক্সেল
|
|
ফিঙ্গারপ্রিন্ট ক্যাপাসিটি
|
200
|
200
|
200
|
1500
|
150
|
|
আকার
|
এম২৫
|
এম২৫
|
এম২২
|
এম২৫
|
এম২৫
|
|
সংযোগকারী
|
SH ১.০ মিমি ৬ পিন
|
এমএক্স ১.২৫ মিমি ৬ পিন
|
SH ১.০ মিমি ৬ পিন
|
SH ১.০ মিমি ৬ পিন
|
SH ১.০ মিমি ৬ পিন
|
R503-M22 নির্দিষ্টকরণ
|
মডেল
|
R503-M22
|
|
প্রকার
|
ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল
|
|
ইন্টারফেস
|
UART ((TTL)
|
|
রেজোলিউশন
|
508 ডিপিআই
|
|
ভোল্টেজ
|
ডিসি ৩.৩ ভি
|
|
ফিঙ্গারপ্রিন্ট ক্যাপাসিটি
|
200
|
|
সেন্সিং অ্যারে
|
১৯২*১৯২ পিক্সেল
|
|
কাজকারী বর্তমান
|
২০ এমএ
|
|
স্ট্যান্ডবাই বর্তমান
|
সাধারণ স্পর্শ স্ট্যান্ডবাই ভোল্টেজঃ 3.3V, গড় বর্তমানঃ 2uA
|
|

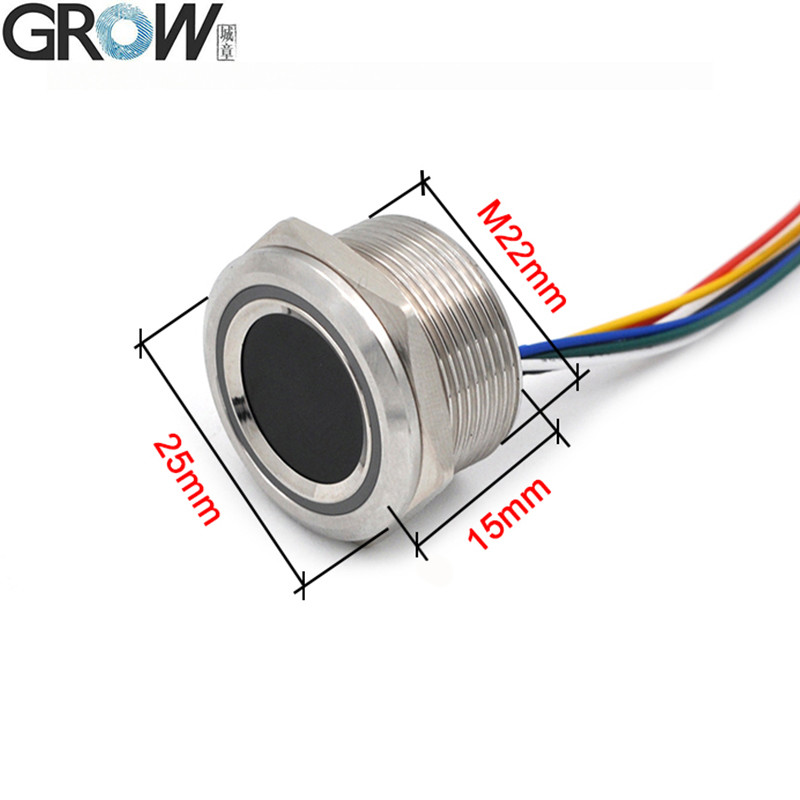

ফিঙ্গারপ্রিন্ট মডিউলের বাহ্যিক আকার
|
ব্যাসার্ধ 25 (মিমি)
|
|
ফিঙ্গারপ্রিন্ট মডিউলের অভ্যন্তরীণ আকার
|
ব্যাস 22 (মিমি) ((M22)
|
|
ফিঙ্গারপ্রিন্ট মডিউলের উচ্চতা
|
১৫ (মিমি)
|
|
কার্যকর সংগ্রহ অঞ্চল
|
ব্যাসার্ধ ১৫.৫ (মিমি)
|
|

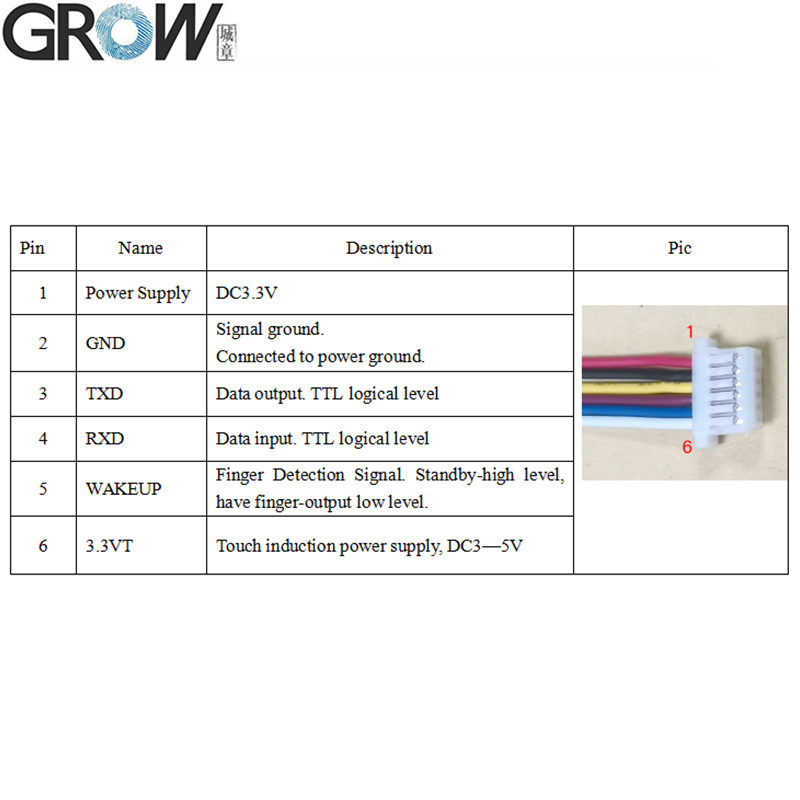

সংযোগকারী
|
SH1.0-6Pin
|
|
এলইডি নিয়ন্ত্রণ
|
হ্যাঁ
|
|
এলইডি রঙ
|
আরজিবি
|
|
স্ক্যানের গতি
|
< ০.২ সেকেন্ড
|
|
যাচাইকরণের গতি
|
< ০.৩ সেকেন্ড
|
|
মিলের পদ্ধতি
|
1:1১ঃ এন
|
|
এফআরআর
|
≤১%
|
|
FAR
|
≤0.001%
|
|
কাজের পরিবেশ
|
-২০সি-৬০সি
|
|
কাজের আর্দ্রতা
|
১০-৮৫%
|
|
অ্যান্টি-স্ট্যাটিক ক্ষমতা
|
১৫ কেভি
|
|
ঘর্ষণ প্রতিরোধের তীব্রতা
|
১ মিলিয়ন বার
|
|
যোগাযোগের বাউন্ড রেট (UART):
|
(9600 × N) bps যেখানে N = 1 ~ 12 ((ডিফল্ট N = 6, অর্থাৎ 57600bps)
|
ফাইল
·আর্ডুইনো, অ্যান্ড্রয়েড, নেট, উইন্ডোজ ইত্যাদির জন্য বিনামূল্যে রেফারেন্স এসডিকে ফাইল সরবরাহ করা।
·ব্যবহারকারীর ম্যানুয়াল প্রদান
আপনি এই ওয়েবসাইট লিঙ্ক থেকে R503 R503-M22 ব্যবহারকারী ম্যানুয়াল ডাউনলোড করতে পারেনঃ
https://hzgrow.en.made-in-china.com
R503 ইউটিউবে পরীক্ষার প্রোগ্রাম অপারেশন ভিডিও প্রদর্শনঃhttps://youtu.be/eD2xtwCWOmQ
যদি এসডিকে ফাইল প্রয়োজন হয়, আমাদের সাথে যোগাযোগ করুন.
উচ্চ রেজোলিউশন এবং দ্রুত স্বীকৃতিঃR503-M22 ফিঙ্গারপ্রিন্ট মডিউলটি আরও বেশি ফিঙ্গারপ্রিন্ট বিবরণ ক্যাপচার করার জন্য 508 ডিপিআই চিত্র রেজোলিউশনের সাথে 192 * 192 পিক্সেল সেন্সর ব্যবহার করে। ফিঙ্গারপ্রিন্ট ইমেজ এন্ট্রি সময় 0.3 সেকেন্ডেরও কম,দ্রুত এবং দক্ষ.
বড় ধারণক্ষমতার স্টোরেজঃR503-M22 এর স্টোরেজ ক্যাপাসিটি 200 টুকরা, যা বেশিরভাগ অ্যাপ্লিকেশন দৃশ্যের চাহিদা পূরণ করতে পারে, যেমন ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল সিস্টেম, ফিঙ্গারপ্রিন্ট সময় উপস্থিতি সিস্টেম ইত্যাদি।
একাধিক মিল এবং অনুসন্ধান পদ্ধতিঃR503-M22 ফিঙ্গারপ্রিন্ট মডিউল তুলনা মোড (1: 1) এবং অনুসন্ধান মোড (1: N) উভয় ক্ষেত্রেই মিল সমর্থন করে, যা বিস্তৃত অ্যাপ্লিকেশন পরিস্থিতিতে দ্রুত এবং নির্ভুল ফিঙ্গারপ্রিন্ট সনাক্তকরণকে সক্ষম করে।
জলরোধী এবং স্থায়িত্বঃThe R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosএটি দীর্ঘমেয়াদী ব্যবহারে মডিউলের উচ্চ স্থায়িত্ব এবং স্থিতিশীলতা নিশ্চিত করে।

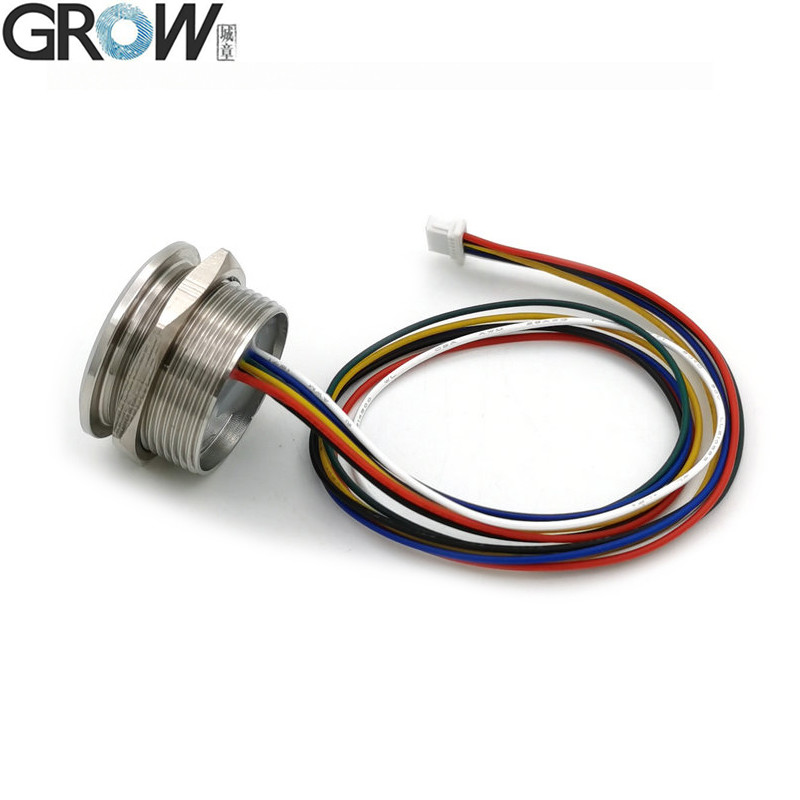

সহজ ইনস্টলেশনঃR503-M22 ফিঙ্গারপ্রিন্ট মডিউলটি একটি গোলাকার থ্রেড ডিজাইন গ্রহণ করে যার ব্যাসার্ধ M22 এবং একটি মাঝারি ইন্টারফেস তারের দূরত্ব যা তারের দৈর্ঘ্য 20 সেমি, যা ব্যবহারকারীদের ইনস্টল এবং সংযুক্ত করা সহজ করে তোলে।এছাড়াও, এর কম্প্যাক্ট আকারের কারণে মডিউলটি বিভিন্ন ডিভাইসে সহজেই এম্বেড করা যায়।
নমনীয় সম্প্রসারণ ক্ষমতাঃR503-M22 ফিঙ্গারপ্রিন্ট মডিউল বিভিন্ন যোগাযোগ প্রোটোকল এবং ইন্টারফেস যেমন RS232 (TTL লজিকাল লেভেল, 3.3V) ইত্যাদি সমর্থন করে।যা ব্যবহারকারীদের জন্য মাধ্যমিক উন্নয়ন এবং সম্প্রসারণের জন্য সুবিধাজনকএছাড়াও, এর অন্তর্নির্মিত অ্যালগরিদম চিপটি মডিউলটিকে ফিঙ্গারপ্রিন্ট ডেটা প্রসেসিংয়ে আরও দক্ষ এবং স্থিতিশীল করে তোলে।

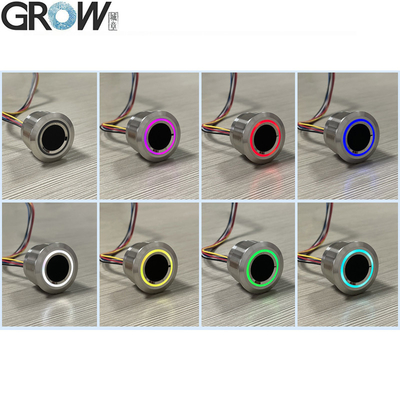

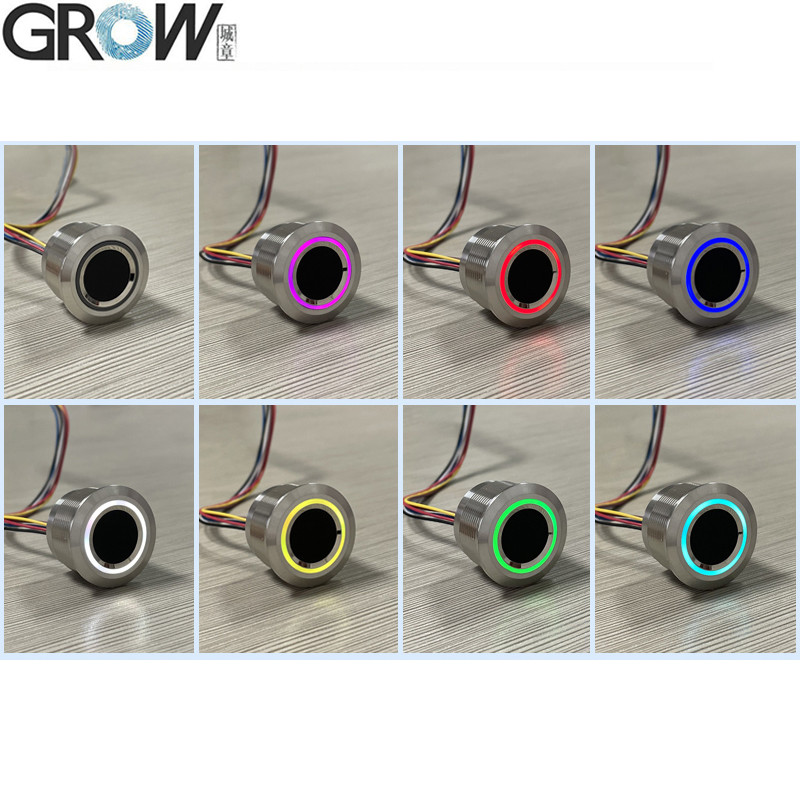

LED RGB:R503-M22 ফিঙ্গারপ্রিন্ট মডিউলটি একটি রঙিন হালকা রিং দিয়ে সজ্জিত, যা কমান্ড অনুযায়ী বিভিন্ন হালকা রিং রঙের জন্য নিয়ন্ত্রিত হতে পারে,মডিউল ব্যবহারকে আরও সংক্ষিপ্ত ও স্পষ্ট করে তোলা
উচ্চ নিরাপত্তা স্তরঃR503-M22 ফিঙ্গারপ্রিন্ট মডিউলটি পাঁচটি স্তরের সুরক্ষার সাথে উন্নত ফিঙ্গারপ্রিন্ট স্বীকৃতি অ্যালগরিদম গ্রহণ করে (নিম্ন থেকে উচ্চঃ 1, 2, 3, 4, 5), অত্যন্ত কম মিথ্যা প্রবেশের হার (FAR) (<0.001%) এবং মিথ্যা প্রত্যাখ্যান হার (FRR) (<1.০%), যা স্বীকৃতি প্রক্রিয়ায় মডিউলের নির্ভুলতা এবং সুরক্ষা নিশ্চিত করে।
স্থিতিশীল পাওয়ার সাপ্লাই ডিজাইনঃDC +3.3V দ্বারা চালিত, মডিউলটির একটি স্থিতিশীল পাওয়ার সাপ্লাই ডিজাইন রয়েছে যা বিভিন্ন পরিবেশে স্থিতিশীল পারফরম্যান্স বজায় রাখে। এটিতে একটি কম পাওয়ার সাপ্লাই বর্তমান (30mA সাধারণ) রয়েছে,যা ডিভাইসের শক্তি খরচ এবং তাপ উৎপাদন হ্রাস করতে সাহায্য করে.
