GROW R503-M22 গোলাকার RGB রিং নির্দেশক LED কন্ট্রোল DC3.3V 200 ক্ষমতা SH1.0-6pin ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল সেন্সর স্ক্যানার

বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
সাক্ষ্যদান: CE
ন্যূনতম চাহিদার পরিমাণ: 1
প্যাকেজিং বিবরণ: কার্টুন
ডেলিভারি সময়: পিক সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে অফ সিজন লিড টাইম: 15 কার্যদিবসের মধ্যে
পরিশোধের শর্ত: টি/টি, পেপ্যাল
যোগানের ক্ষমতা: 5000
বিস্তারিত তথ্য
Model NO.: R503-M22 Screen: as Picture
যোগাযোগ ইন্টারফেস: আরএস২৩২ আঙুলের ছাপের ক্ষমতা: 200
ভোল্টেজ: DC 3.3V কার্যকরী সংগ্রহ এলাকা: ব্যাস 15.5 (মিমি)
Sensing Array: 190*190 Pixel রেজোলিউশন: 508 ডিপিআই
ঘষিয়া তুলিয়া ফেলিতে সক্ষম প্রতিরোধের তীব্রতা: 1 মিলিয়ন বার অ্যান্টিস্ট্যাটিক ক্ষমতা: 15kv
ফিঙ্গারপ্রিন্ট মডিউল বাহ্যিক ব্যাস: ২৫ মিমি Fingerprint Module Inner Diameter: 22mm(M22)
ফিঙ্গারপ্রিন্ট মডিউল উচ্চতা: 15 মিমি ওজন: 32জি
নেতৃত্বাধীন নিয়ন্ত্রণ: হ্যাঁ। পরিবহন প্যাকেজ: স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ প্যাকেজ
স্পেসিফিকেশন: ব্যাস 25 (মিমি) ট্রেডমার্ক: বৃদ্ধি
উৎপত্তি: চীন Hs কোড: 8471609000
যোগানের ক্ষমতা: 5000 Package Size: 13.00cm * 8.00cm * 9.00cm
Package Gross Weight: 0.100kg ভয়েস সার্ভিস: ভয়েস সার্ভিস ছাড়া
ঘড়ি: ঘড়ি ছাড়া নমুনা: US$ 13.9/পিস| 1 পিস (মিনিট অর্ডার)
কাস্টমাইজেশন: উপলব্ধ|কাস্টমাইজড অনুরোধ শিপিং খরচ: মালবাহী এবং আনুমানিক ডেলিভারি সময় সম্পর্কে সরবরাহকারীর সাথে যোগাযোগ করুন।
মুল্য পরিশোধ পদ্ধতি: প্রাথমিক অর্থপ্রদান/সম্পূর্ণ অর্থপ্রদান Currency: US$
ফেরত & ফেরত: যদি আপনার অর্ডার পাঠানো না হয়, অনুপস্থিত হয়, বা পণ্যের সমস্যা নিয়ে আসে তাহলে ফেরত দাবি করুন।
বিশেষভাবে তুলে ধরা:

200 ক্যাপাসিটি আরডুইনো ফিঙ্গারপ্রিন্ট স্ক্যানার

,

200 ক্যাপাসিটি আরডুইনো ফিঙ্গারপ্রিন্ট রিডার

,

নমনীয় আরডুইনো ফিঙ্গারপ্রিন্ট স্ক্যানার


পণ্যের বর্ণনা


GROW R503-M22 গোলাকার RGB রিং নির্দেশক LED কন্ট্রোল DC3.3V 200 ক্ষমতা SH1.0-6pin ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল সেন্সর স্ক্যানার 0

বর্ণনা

     1। ইন্টিগ্রেটেড ইমেজ সংগ্রহ এবং অ্যালগরিদম চিপ একসাথে, অল-ইন-ওয়ান
2। শর্তগুলির সাথে খাপ খাইয়ে নেওয়ার নমনীয়তাটি ছিল আঙ্গুলগুলি, এটি শুকনো আঙ্গুলগুলি, ভেজা আঙ্গুলগুলি, হালকা টেক্সচার ফিঙ্গারপ্রিন্ট আঙ্গুলগুলি এবং পুরানো আঙ্গুলগুলি, সকলেরই উচ্চ স্বীকৃতি হার রয়েছে
3। প্রধান অ্যাপ্লিকেশন ক্ষেত্রগুলি: বিভিন্ন ধরণের পণ্যগুলিতে এম্বেড করা যেতে পারে যেমন: অ্যাক্সেস নিয়ন্ত্রণ, উপস্থিতি, সুরক্ষা আমানত বাক্স

আর 503-এম 22 আর 503 হিসাবে একই, আকারটি আলাদা।
আর 503-এম 22 কেএস 200, কে 202, কে 215, কেএল 216, কে 219-এ, কে 220, কে 236-এ, কেএস 220 কন্ট্রোল বোর্ডের সাথেও কাজ করতে পারে।



R503
R503-5V
R503-M22
R503pro
R503s
বিদ্যুৎ সরবরাহ
ডিসি 3.3 ভি
ডিসি 5 ভি
ডিসি 3.3 ভি
ইউআরটি:ডিসি 3.3 ভি
ইউএসবি: ডিসি 5 ভি
ডিসি 3.3 ভি
সেন্সিং অ্যারে
192*192 পিক্সেল
192*192 পিক্সেল
192*192 পিক্সেল
192*192 পিক্সেল
160*160 পিক্সেল
আঙুলের ছাপ ক্ষমতা
200
200
200
1500
150
আকার
এম 25
এম 25
এম 22
এম 25
এম 25

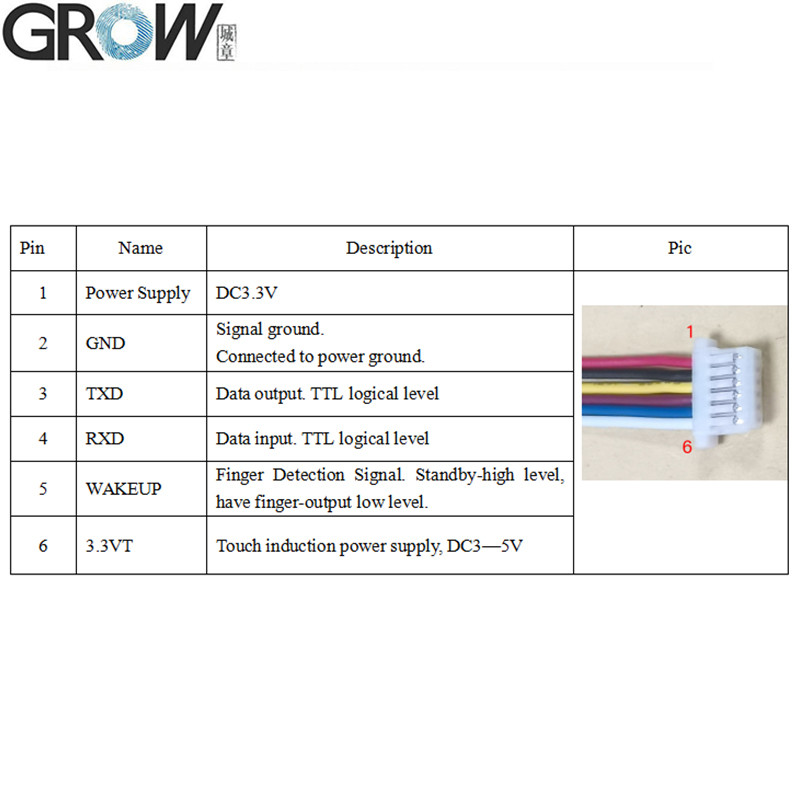

সংযোগকারী
এসএইচ 1.0 মিমি 6 পিন
এমএক্স 1.25 মিমি 6 পিন
এসএইচ 1.0 মিমি 6 পিন
এসএইচ 1.0 মিমি 6 পিন
এসএইচ 1.0 মিমি 6 পিন


R503- এম 22 স্পেসিফিকেশন

মডেল
R503-M22
প্রকার
ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল
ইন্টারফেস
ইউআরটি (টিটিএল)
রেজোলিউশন
508 ডিপিআই
ভোল্টেজ
ডিসি 3.3 ভি
আঙুলের ছাপ ক্ষমতা
200
সেন্সিং অ্যারে
192*192 পিক্সেল
কাজ বর্তমান
20ma
স্ট্যান্ডবাই কারেন্ট
সাধারণ টাচ স্ট্যান্ডবাই ভোল্টেজ: 3.3 ভি, গড় কারেন্ট: 2 ইউএ

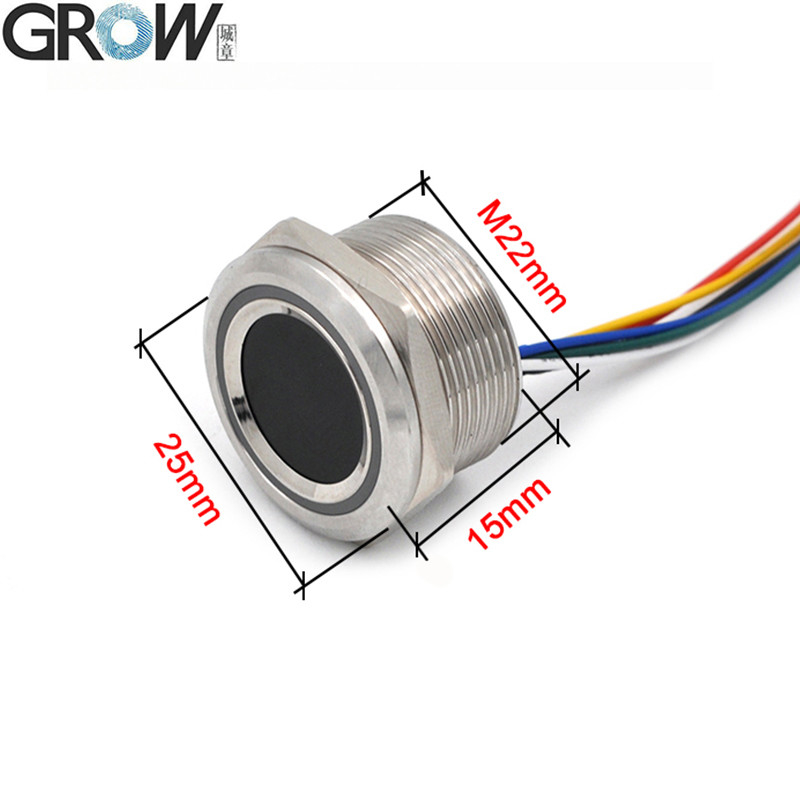

ফিঙ্গারপ্রিন্ট মডিউল বাহ্যিক আকার
ব্যাস 25 (মিমি)
ফিঙ্গারপ্রিন্ট মডিউল অভ্যন্তরীণ আকার
ব্যাস 22 (মিমি) (এম 22)
ফিঙ্গারপ্রিন্ট মডিউল উচ্চতা
15 (মিমি)
কার্যকর সংগ্রহের ক্ষেত্র
ব্যাস 15.5 (মিমি)
সংযোগকারী
Sh1.0-6pin
এলইডি নিয়ন্ত্রণ
হ্যাঁ
এলইডি রঙ
আরজিবি
স্ক্যানিং গতি
<0.2 সেকেন্ড
যাচাইয়ের গতি
<0.3 সেকেন্ড
ম্যাচিং পদ্ধতি
1: 1; 1: এন
Frr
≤1%
অনেক দূরে
≤0.001%
কাজের পরিবেশ
-20 সি --- 60 সি
কাজ আর্দ্রতা
10-85%
অ্যান্টি-স্ট্যাটিক ক্ষমতা
15 কেভি
ক্ষতিকারক প্রতিরোধের তীব্রতা
1 মিলিয়ন বার
যোগাযোগ বাউড রেট (ইউআরটি):
(9600 × n) বিপিএস যেখানে এন = 1 ~ 12 (ডিফল্ট এন = 6, আইই 57600 বিপিএস)


ফাইল

Ar আরডুইনো, অ্যান্ড্রয়েড, .NET, উইন্ডোজ এবং আরও অনেকের জন্য বিনামূল্যে রেফারেন্স এসডিকে ফাইল সরবরাহ করুন।
User ব্যবহারকারী ম্যানুয়াল সরবরাহ করুন

আপনি এই ওয়েবসাইটের লিঙ্ক থেকে R503 R503-M22 ব্যবহারকারী ম্যানুয়ালটি ডাউনলোড করতে পারেন:
https://hzgrow.en.made-in-china.com



R503 টেস্ট প্রোগ্রাম অপারেশন প্রদর্শন ভিডিও ইউটিউবে:https://youtu.be/ed2xtwcwomq


যদি এসডিকে ফাইলগুলির প্রয়োজন হয় তবে প্লিজ আমাদের সাথে যোগাযোগ করুন।




উচ্চ রেজোলিউশন এবং দ্রুত স্বীকৃতি:আর 503-এম 22 ফিঙ্গারপ্রিন্ট মডিউলটি আরও আঙুলের ছাপের বিশদটি ক্যাপচার করতে 508 ডিপিআইয়ের চিত্র রেজোলিউশন সহ 192*192 পিক্সেল সেন্সর ব্যবহার করে। ফিঙ্গারপ্রিন্ট চিত্র প্রবেশের সময়টি দ্রুত এবং দক্ষ, 0.3 সেকেন্ডেরও কম।

বড় ক্ষমতা সঞ্চয়:R503-M22 এর 200 টি টুকরো স্টোরেজ ক্ষমতা রয়েছে, যা বেশিরভাগ অ্যাপ্লিকেশন দৃশ্যের প্রয়োজনীয়তাগুলি পূরণ করতে পারে যেমন ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল সিস্টেম, ফিঙ্গারপ্রিন্ট সময় উপস্থিতি সিস্টেম ইত্যাদি।

একাধিক মিল এবং অনুসন্ধান পদ্ধতি:আর 503-এম 22 ফিঙ্গারপ্রিন্ট মডিউল উভয় তুলনা মোডে (1: 1) এবং অনুসন্ধান মোড (1: এন) এর সাথে ম্যাচিং সমর্থন করে, অ্যাপ্লিকেশন পরিস্থিতিতে বিস্তৃত পরিসরে দ্রুত এবং সঠিক ফিঙ্গারপ্রিন্ট সনাক্তকরণ সক্ষম করে।

জলরোধী এবং স্থায়িত্ব:আর 503-এম 22 ফিঙ্গারপ্রিন্ট মডিউলটি উচ্চমানের স্টেইনলেস স্টিল উপাদানটিকে তার রাগযুক্ত আবাসন হিসাবে ব্যবহার করে এবং বিশেষত জলরোধী হিসাবে ডিজাইন করা হয়েছে এবং আর্দ্র এবং ধুলাবালি পরিস্থিতিগুলির মতো বিস্তৃত কঠোর পরিবেশগত অবস্থার সাথে খাপ খাইয়ে নিতে সক্ষম। এটি দীর্ঘমেয়াদী ব্যবহারে মডিউলটির উচ্চ স্থায়িত্ব এবং স্থিতিশীলতা নিশ্চিত করে।

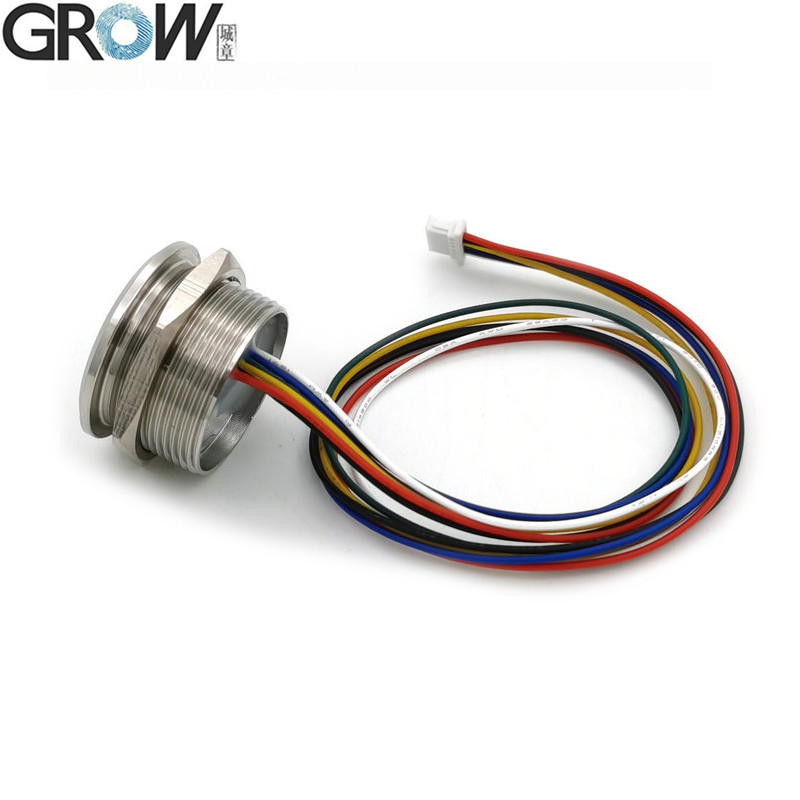

সহজ ইনস্টলেশন:আর 503-এম 22 ফিঙ্গারপ্রিন্ট মডিউলটি এম 22 এর ব্যাস সহ একটি বৃত্তাকার থ্রেড ডিজাইন গ্রহণ করে এবং 20 সেমি তারের দৈর্ঘ্যের সাথে একটি মাঝারি ইন্টারফেস তারের ব্যবধান করে, ব্যবহারকারীদের পক্ষে ইনস্টল এবং সংযোগ স্থাপন করা সহজ করে তোলে। এছাড়াও, এর কমপ্যাক্ট আকারটি মডিউলটিকে বিভিন্ন ডিভাইসে এম্বেড করা সহজ করে তোলে।

নমনীয় প্রসারিত ক্ষমতা:R503-M22 ফিঙ্গারপ্রিন্ট মডিউল বিভিন্ন যোগাযোগ প্রোটোকল এবং ইন্টারফেস যেমন আরএস 232 (টিটিএল লজিক স্তর, 3.3V) ইত্যাদি সমর্থন করে, যা ব্যবহারকারীদের মাধ্যমিক বিকাশ এবং সম্প্রসারণ সম্পাদন করতে সুবিধাজনক। এছাড়াও, এর অন্তর্নির্মিত অ্যালগরিদম চিপ মডিউলটিকে ফিঙ্গারপ্রিন্ট ডেটা প্রক্রিয়াকরণে আরও দক্ষ এবং স্থিতিশীল করে তোলে।

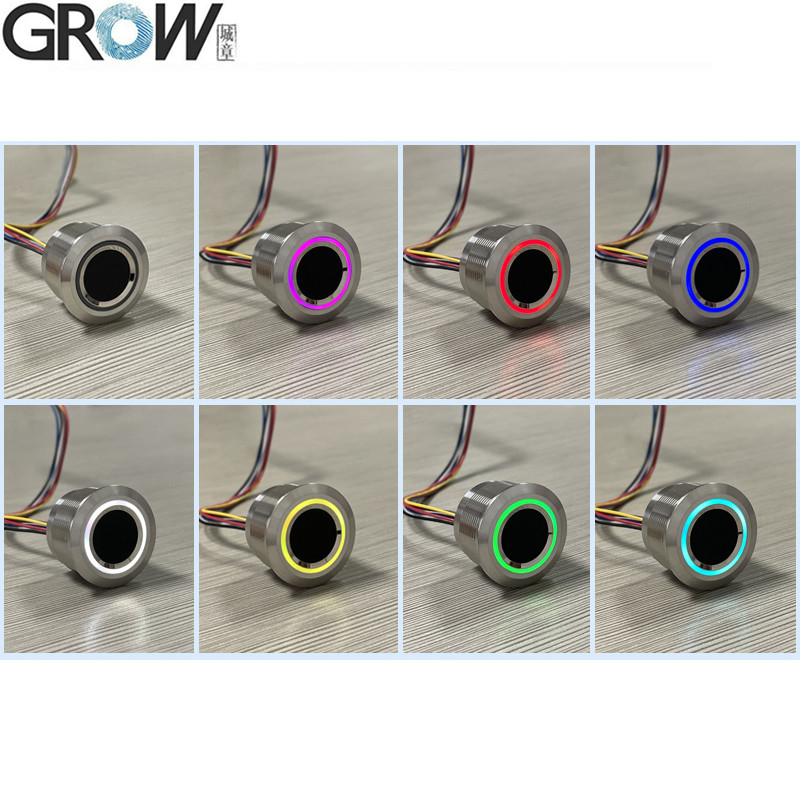

নেতৃত্বাধীন আরজিবি:R503-M22 ফিঙ্গারপ্রিন্ট মডিউলটি একটি রঙিন হালকা রিং দিয়ে সজ্জিত, যা কমান্ড অনুসারে বিভিন্ন হালকা রিং রঙের সাথে সামঞ্জস্য করা যেতে পারে, মডিউলটির ব্যবহারকে আরও সংক্ষিপ্ত এবং পরিষ্কার করে তোলে

উচ্চ সুরক্ষা স্তর:আর 503-এম 22 ফিঙ্গারপ্রিন্ট মডিউলটি পাঁচটি স্তরের সুরক্ষা (নিম্ন থেকে উচ্চ থেকে উচ্চ: 1, 2, 3, 4, 5) সহ উন্নত ফিঙ্গারপ্রিন্ট স্বীকৃতি অ্যালগরিদম গ্রহণ করে, অত্যন্ত কম মিথ্যা ভর্তির হার (এফএআর) (<0.001%) এবং মিথ্যা প্রত্যাখ্যান হার (<1.0%), যা মডিউলটির যথাযথতা এবং সুরক্ষার গ্যারান্টি দেয়।

স্থিতিশীল বিদ্যুৎ সরবরাহের নকশা:ডিসি +৩.৩ ভি দ্বারা চালিত, মডিউলটিতে একটি স্থিতিশীল পাওয়ার সাপ্লাই ডিজাইন রয়েছে যা বিভিন্ন পরিবেশে স্থিতিশীল কর্মক্ষমতা বজায় রাখে। এটিতে একটি কম পাওয়ার সাপ্লাই কারেন্ট রয়েছে (30 এমএ টিপিকাল), যা ডিভাইসের শক্তি খরচ এবং তাপ উত্পাদন হ্রাস করতে সহায়তা করে।
