বর্ণনা
1। ইন্টিগ্রেটেড ইমেজ সংগ্রহ এবং অ্যালগরিদম চিপ একসাথে, অল-ইন-ওয়ান
2। শর্তগুলির সাথে খাপ খাইয়ে নেওয়ার নমনীয়তাটি ছিল আঙ্গুলগুলি, এটি শুকনো আঙ্গুলগুলি, ভেজা আঙ্গুলগুলি, হালকা টেক্সচার ফিঙ্গারপ্রিন্ট আঙ্গুলগুলি এবং পুরানো আঙ্গুলগুলি, সকলেরই উচ্চ স্বীকৃতি হার রয়েছে
3। প্রধান অ্যাপ্লিকেশন ক্ষেত্রগুলি: বিভিন্ন ধরণের পণ্যগুলিতে এম্বেড করা যেতে পারে যেমন: অ্যাক্সেস নিয়ন্ত্রণ, উপস্থিতি, সুরক্ষা আমানত বাক্স
|
|
R503
|
R503-5V
|
R503-M22
|
R503pro
|
R503s
|
|
বিদ্যুৎ সরবরাহ
|
ডিসি 3.3 ভি
|
ডিসি 5 ভি
|
ডিসি 3.3 ভি
|
ইউআরটি:
ডিসি 3.3 ভি
ইউএসবি: ডিসি 5 ভি
|
ডিসি 3.3 ভি
|
|
সেন্সিং অ্যারে
|
192*192 পিক্সেল
|
192*192 পিক্সেল
|
192*192 পিক্সেল
|
192*192 পিক্সেল
|
160*160 পিক্সেল
|
|
আঙুলের ছাপ ক্ষমতা
|
200
|
200
|
200
|
1500
|
150
|
|
আকার
|
এম 25
|
এম 25
|
এম 22
|
এম 25
|
এম 25
|
|
সংযোগকারী
|
এসএইচ 1.0 মিমি 6 পিন
|
এমএক্স 1.25 মিমি 6 পিন
|
এসএইচ 1.0 মিমি 6 পিন
|
এসএইচ 1.0 মিমি 6 পিন
|
এসএইচ 1.0 মিমি 6 পিন
|
R503-5V স্পেসিফিকেশন
|
মডেল
|
R503-5V
|
|
প্রকার
|
ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল
|
|
ইন্টারফেস
|
ইউআরটি (টিটিএল)
|
|
রেজোলিউশন
|
508 ডিপিআই
|
|
ভোল্টেজ
|
ডিসি 5 ভি
|
|
আঙুলের ছাপ ক্ষমতা
|
200
|
|
সেন্সিং অ্যারে
|
192*192 পিক্সেল
|
|
কাজ বর্তমান
|
20ma
|
|
স্ট্যান্ডবাই কারেন্ট
|
সাধারণ টাচ স্ট্যান্ডবাই ভোল্টেজ: 3.3 ভি, গড় কারেন্ট: 2 ইউএ
|
|
ফিঙ্গারপ্রিন্ট মডিউল বাহ্যিক আকার
|
ব্যাস 28 (মিমি)
|
|
ফিঙ্গারপ্রিন্ট মডিউল অভ্যন্তরীণ আকার
|
ব্যাস 25 (মিমি) (এম 25)
|
|
ফিঙ্গারপ্রিন্ট মডিউল উচ্চতা
|
19 (মিমি)
|
|
কার্যকর সংগ্রহের ক্ষেত্র
|
ব্যাস 15.5 (মিমি)
|
|
সংযোগকারী
|
Mx1.25-6pin
|
|
এলইডি নিয়ন্ত্রণ
|
হ্যাঁ
|
|
এলইডি রঙ
|
আরজিবি
|
|
স্ক্যানিং গতি
|
<0.2 সেকেন্ড
|
|
যাচাইয়ের গতি
|
<0.3 সেকেন্ড
|
|
ম্যাচিং পদ্ধতি
|
1: 1; 1: এন
|
|
Frr
|
≤1%
|
|
অনেক দূরে
|
≤0.001%
|
|
কাজের পরিবেশ
|
-20 সি --- 60 সি
|
|
কাজ আর্দ্রতা
|
10-85%
|
|
অ্যান্টি-স্ট্যাটিক ক্ষমতা
|
15 কেভি
|
|
ক্ষতিকারক প্রতিরোধের তীব্রতা
|
1 মিলিয়ন বার
|
|
যোগাযোগ বাউড রেট (ইউআরটি):
|
(9600 × n) বিপিএস যেখানে এন = 1 ~ 12 (ডিফল্ট এন = 6, আইই 57600 বিপিএস)
|
দ্রষ্টব্য:
1। আর 503-5V: আইপি 65 ওয়াটারপ্রুফ

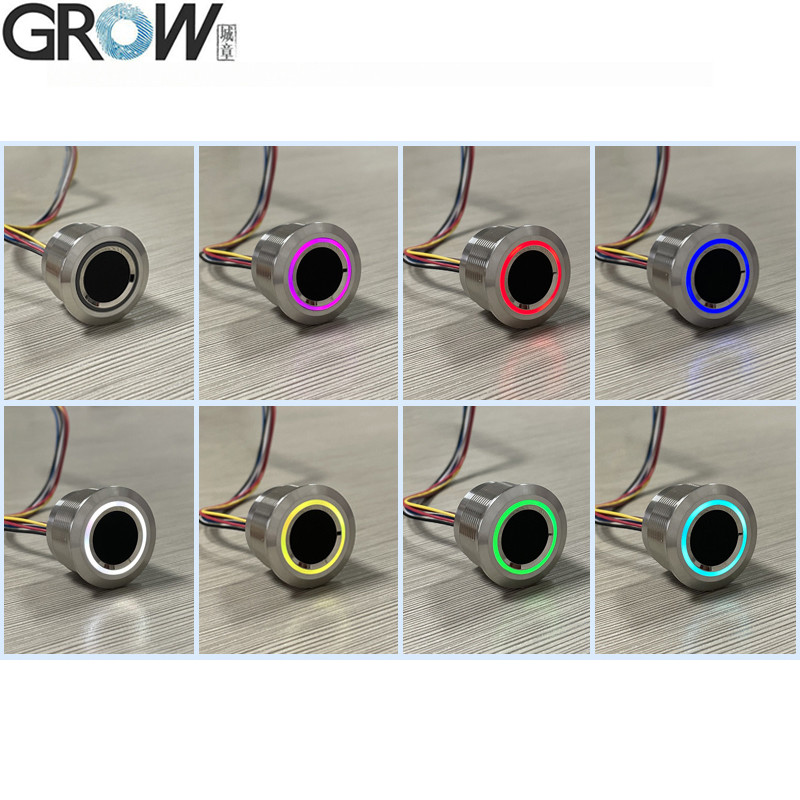

2। আরজিবি এলইডি রঙ, 7 টি রঙ রয়েছে যা কমান্ড দ্বারা নিয়ন্ত্রণ করা যেতে পারে।
3। আর 503-5V গ্রোয়ের সমস্ত নিয়ন্ত্রণ বোর্ডের সাথে সামঞ্জস্যপূর্ণ নয়।
ফাইল
Ar আরডুইনো, অ্যান্ড্রয়েড, .NET, উইন্ডোজ এবং আরও অনেকের জন্য বিনামূল্যে রেফারেন্স এসডিকে ফাইল সরবরাহ করুন।
User ব্যবহারকারী ম্যানুয়াল সরবরাহ করুন
আপনি এই ওয়েবসাইটের লিঙ্ক থেকে R503-5V ব্যবহারকারী ম্যানুয়ালটি ডাউনলোড করতে পারেন:
https://hzgrow.en.made-in-china.com
R503 টেস্ট প্রোগ্রাম অপারেশন প্রদর্শন ভিডিও ইউটিউবে:https://youtu.be/ed2xtwcwomq
যদি এসডিকে ফাইলগুলির প্রয়োজন হয় তবে প্লিজ আমাদের সাথে যোগাযোগ করুন।
এফপিসি ফিঙ্গারপ্রিন্ট মডিউল প্রযুক্তি সম্পর্কে কী?
ফিঙ্গারপ্রিন্ট মডিউল হ'ল ফিঙ্গারপ্রিন্ট লক এর মূল উপাদান, যেমন ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বা হার্ড ড্রাইভ, মোবাইল ফোন ইত্যাদির মতো ডিভাইসে ইনস্টল করা, ফিঙ্গারপ্রিন্ট অধিগ্রহণ এবং ফিঙ্গারপ্রিন্ট স্বীকৃতি মডিউলটি সম্পূর্ণ করতে ব্যবহৃত হয়। ফিঙ্গারপ্রিন্ট মডিউলটি মূলত ফিঙ্গারপ্রিন্ট অধিগ্রহণ মডিউল, ফিঙ্গারপ্রিন্ট রিকগনিশন মডিউল এবং এক্সটেন্ডেড ফাংশন মডিউল (যেমন লক ড্রাইভ মডিউল), এফপিসি ফিঙ্গারপ্রিন্ট মডিউল দ্বারা গঠিত।
এফপিসি ফিঙ্গারপ্রিন্ট মডিউলটি এর ফিঙ্গারপ্রিন্ট স্বীকৃতি পদ্ধতি অনুসারে বিভক্ত করা যেতে পারে:
1। অপটিকাল ফিঙ্গারপ্রিন্ট মডিউল, যা আঙুলের ছাপগুলি সনাক্ত করতে আলোর প্রতিচ্ছবি এবং আলোর প্রতিবিম্বের নীতির উপর নির্ভর করে;
2. ক্যাপাসিট্যান্স ফিঙ্গারপ্রিন্ট মডিউল, যা ক্যাপাসিট্যান্সের মান পরিবর্তনের মাধ্যমে ফিঙ্গারপ্রিন্টগুলি সংগ্রহ করে;
3. আরএফ ফিঙ্গারপ্রিন্ট মডিউল (স্ক্র্যাচ ফিঙ্গারপ্রিন্ট মডিউল), প্যাটার্নটি সনাক্ত করতে ট্রেস আরএফ সিগন্যাল ব্যবহার করে।
এফপিসি ফিঙ্গারপ্রিন্ট মডিউল নীতি:
১.পিটিকাল ফিঙ্গারপ্রিন্ট মডিউল, হালকা প্রতিসরণ এবং প্রতিচ্ছবি নীতি ব্যবহার, প্রিজমের নীচ থেকে প্রিজম পর্যন্ত আলো এবং প্রিজম শট দিয়ে, ফিঙ্গারপ্রিন্ট পৃষ্ঠের আঙুলের ছাপগুলিতে আলোর শট লাইট এবং রিফ্রাকশন কোণে আলোর সাথে প্রতিফলনের কোণে অসম লাইনগুলি একইভাবে সংগ্রহ করা হবে, সিএমওএস বা সিসিডি অপটিকাল ডিভাইসটি উজ্জ্বলতার সাথে একত্রিত হবে না, এটি সংগ্রহ করা হবে।
২.সেমিকডাক্টর ফিঙ্গারপ্রিন্ট মডিউল, ক্যাপাসিটিভ বা ইন্ডাকটিভ, নীতিটি একই রকম, 'প্লেট' -এর এক হাজার হাজার অর্ধপরিবাহী ডিভাইসের এক টুকরোতে, আঙুলটি অন্য দিকের ক্যাপাসিট্যান্স (ইনডাক্ট্যান্স) এর সংমিশ্রণের সাথে সংযুক্তিগুলির সাথে সংমিশ্রণের সাথে সংযুক্তি এবং বাম্পের সাথে সংমিশ্রণে আঙুলটি সংযুক্ত করা হয়েছে, ক্যাপাসিট্যান্স/ইনডাক্ট্যান্স মান। ক্যাপাসিট্যান্স/ইনডাক্ট্যান্স মান আলাদা হবে এবং সরঞ্জামগুলি এই নীতি অনুসারে সংগৃহীত বিভিন্ন মানগুলির সংক্ষিপ্তসার করবে এবং ফিঙ্গারপ্রিন্ট সংগ্রহটি সম্পন্ন হবে।
৩.আরএফ ফিঙ্গারপ্রিন্ট মডিউল, জৈবিক আরএফ ফিঙ্গারপ্রিন্ট সনাক্তকরণ প্রযুক্তি ব্যবহার করে, সেন্সরটির মাধ্যমে নিজেই আরএফ সিগন্যালের একটি ট্রেস নির্গত করতে, সেরা ফিঙ্গারপ্রিন্ট চিত্রটি পাওয়ার জন্য টেক্সচারের অভ্যন্তরীণ স্তরটি নিয়ন্ত্রণ করতে আঙুলের এপিডার্মিসকে প্রবেশ করুন। শক্তিশালী অ্যান্টি-ফেক ফিঙ্গারপ্রিন্ট ক্ষমতা, আরএফ আইডেন্টিফিকেশন নীতিটি কেবল মানব ডার্মাল ত্বকে প্রতিক্রিয়া জানায়, যা মূলত কৃত্রিম আঙুলের ছাপগুলির সমস্যাটিকে সরিয়ে দেয়।
