বর্ণনা
1. ইমেজ সংগ্রহ এবং অ্যালগরিদম চিপ একসাথে ইন্টিগ্রেটেড, অল ইন ওয়ান
2. অবস্থার সাথে মানিয়ে নিতে নমনীয়তা ছিল আঙ্গুল, এটি শুষ্ক আঙ্গুল, ভিজা আঙ্গুল, হালকা টেক্সচার আঙ্গুলের ছাপ আঙ্গুল, এবং পুরানো আঙ্গুল, সব উচ্চ স্বীকৃতি হার আছে
3প্রধান অ্যাপ্লিকেশন এলাকাঃ বিভিন্ন শেষ পণ্য যেমন: অ্যাক্সেস নিয়ন্ত্রণ, উপস্থিতি, সিকিউরিটি ডিপোজিট বাক্সে এম্বেড করা যেতে পারে
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
পাওয়ার সাপ্লাই
|
ডিসি ৩.৩ ভি
|
ডিসি ৫ ভি
|
ডিসি ৩.৩ ভি
|
ইউআরটিঃ
ডিসি ৩.৩ ভি
ইউএসবিঃ ডিসি ৫ ভোল্ট
|
ডিসি ৩.৩ ভি
|
|
সেন্সিং অ্যারে
|
১৯২*১৯২ পিক্সেল
|
১৯২*১৯২ পিক্সেল
|
১৯২*১৯২ পিক্সেল
|
১৯২*১৯২ পিক্সেল
|
১৬০*১৬০ পিক্সেল
|
|
ফিঙ্গারপ্রিন্ট ক্যাপাসিটি
|
200
|
200
|
200
|
1500
|
150
|
|
আকার
|
এম২৫
|
এম২৫
|
এম২২
|
এম২৫
|
এম২৫
|
|
সংযোগকারী
|
SH ১.০ মিমি ৬ পিন
|
এমএক্স ১.২৫ মিমি ৬ পিন
|
SH ১.০ মিমি ৬ পিন
|
SH ১.০ মিমি ৬ পিন
|
SH ১.০ মিমি ৬ পিন
|

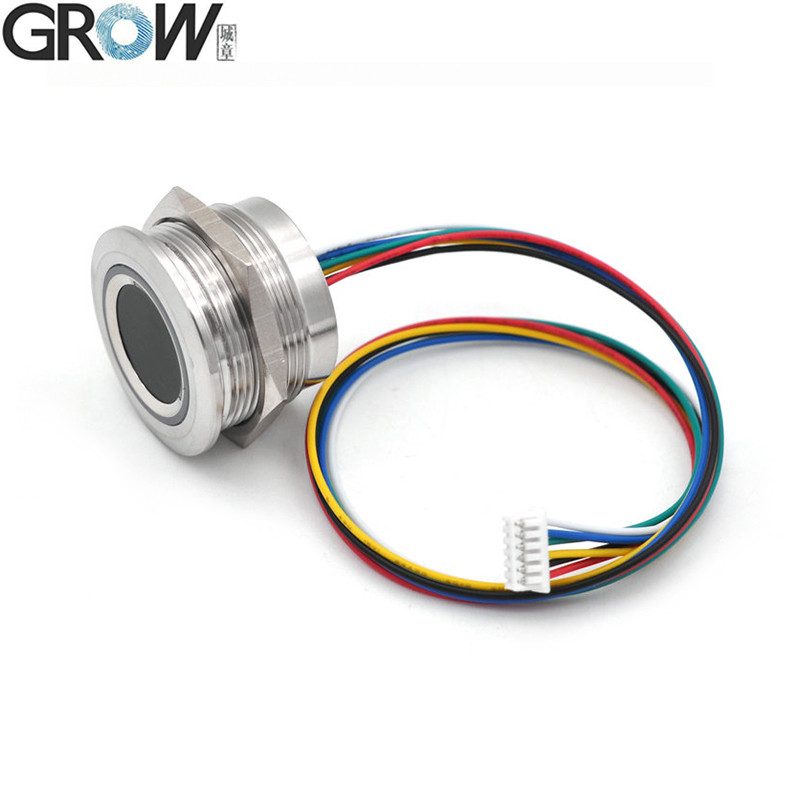

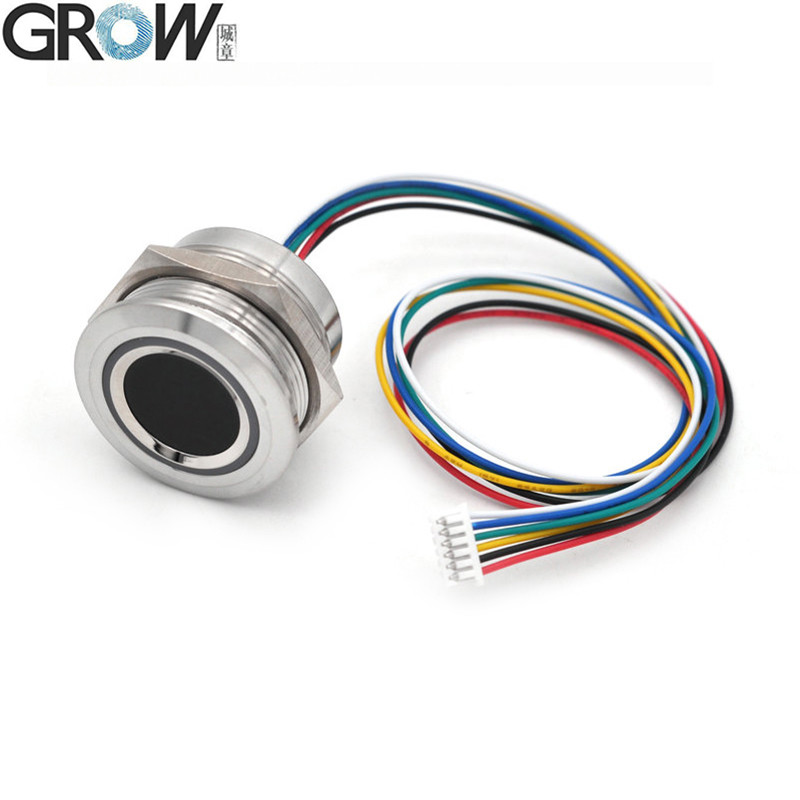

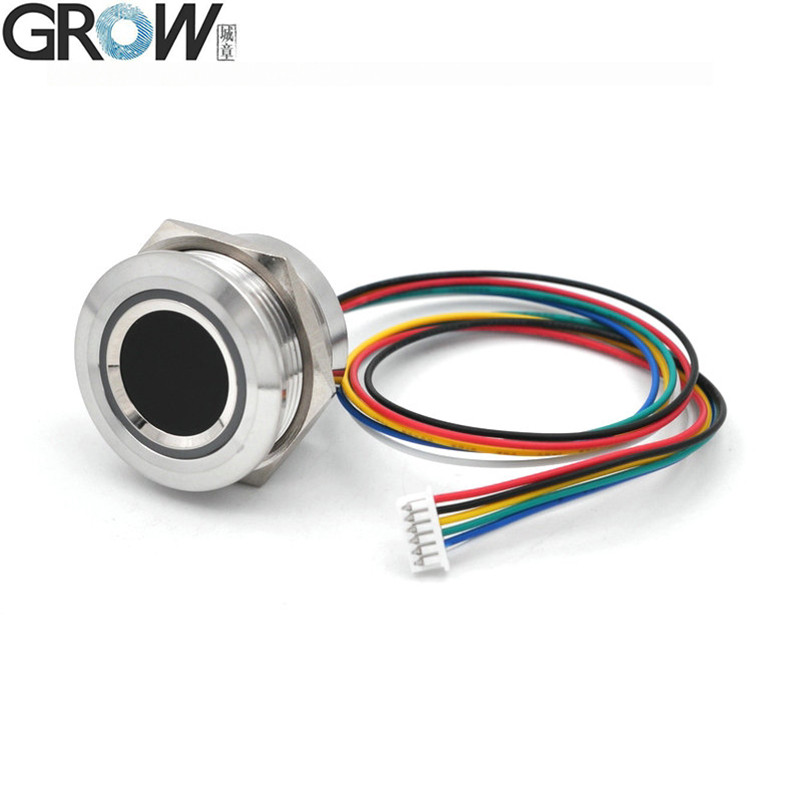

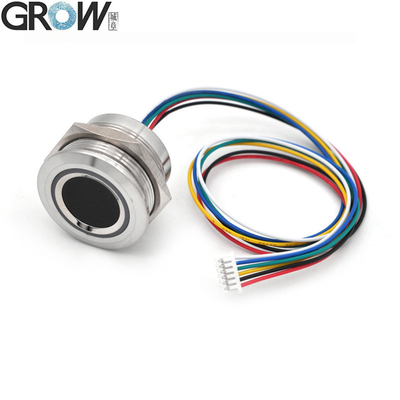

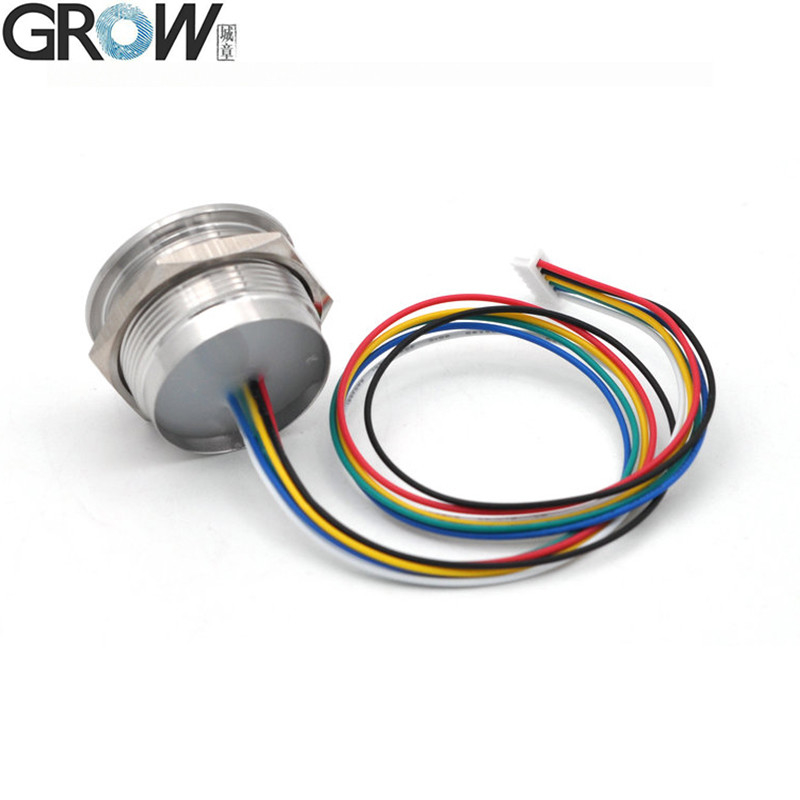

R503-5V স্পেসিফিকেশন
|
মডেল
|
R503-5V
|
|
প্রকার
|
ক্যাপাসিটিভ ফিঙ্গারপ্রিন্ট মডিউল
|
|
ইন্টারফেস
|
UART ((TTL)
|
|
রেজোলিউশন
|
508 ডিপিআই
|
|
ভোল্টেজ
|
ডিসি ৫ ভি
|
|
ফিঙ্গারপ্রিন্ট ক্যাপাসিটি
|
200
|
|
সেন্সিং অ্যারে
|
১৯২*১৯২ পিক্সেল
|
|
কাজকারী বর্তমান
|
২০ এমএ
|
|
স্ট্যান্ডবাই বর্তমান
|
সাধারণ স্পর্শ স্ট্যান্ডবাই ভোল্টেজঃ 3.3V, গড় বর্তমানঃ 2uA
|
|
ফিঙ্গারপ্রিন্ট মডিউলের বাহ্যিক আকার
|
ব্যাসার্ধ ২৮ (মিমি)
|
|
ফিঙ্গারপ্রিন্ট মডিউলের অভ্যন্তরীণ আকার
|
ব্যাসার্ধ ২৫ (মিমি) (এম২৫)
|
|
ফিঙ্গারপ্রিন্ট মডিউলের উচ্চতা
|
19 (মিমি)
|
|
কার্যকর সংগ্রহ অঞ্চল
|
ব্যাসার্ধ ১৫.৫ (মিমি)
|
|

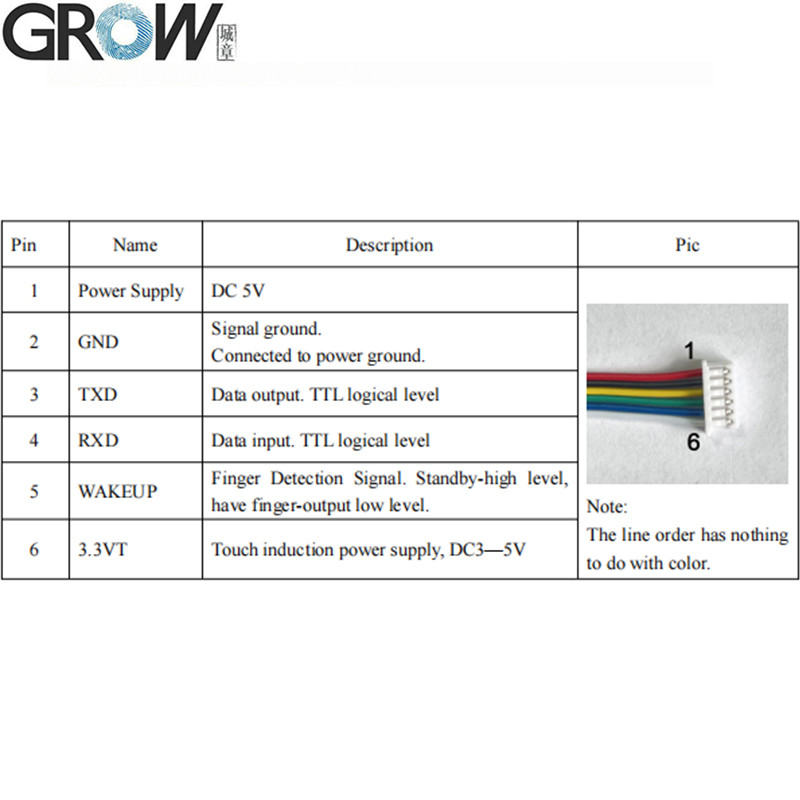

সংযোগকারী
|
MX1.25-6Pin
|
|
এলইডি নিয়ন্ত্রণ
|
হ্যাঁ
|
|
এলইডি রঙ
|
আরজিবি
|
|
স্ক্যানের গতি
|
< ০.২ সেকেন্ড
|
|
যাচাইকরণের গতি
|
< ০.৩ সেকেন্ড
|
|
মিলের পদ্ধতি
|
1:1১ঃ এন
|
|
এফআরআর
|
≤১%
|
|
FAR
|
≤0.001%
|
|
কাজের পরিবেশ
|
-২০সি-৬০সি
|
|
কাজের আর্দ্রতা
|
১০-৮৫%
|
|
অ্যান্টি-স্ট্যাটিক ক্ষমতা
|
১৫ কেভি
|
|
ঘর্ষণ প্রতিরোধের তীব্রতা
|
১ মিলিয়ন বার
|
|
যোগাযোগের বাউন্ড রেট (UART):
|
(9600 × N) bps যেখানে N = 1 ~ 12 ((ডিফল্ট N = 6, অর্থাৎ 57600bps)
|
নোটঃ
1R503-5V: IP65 জলরোধী

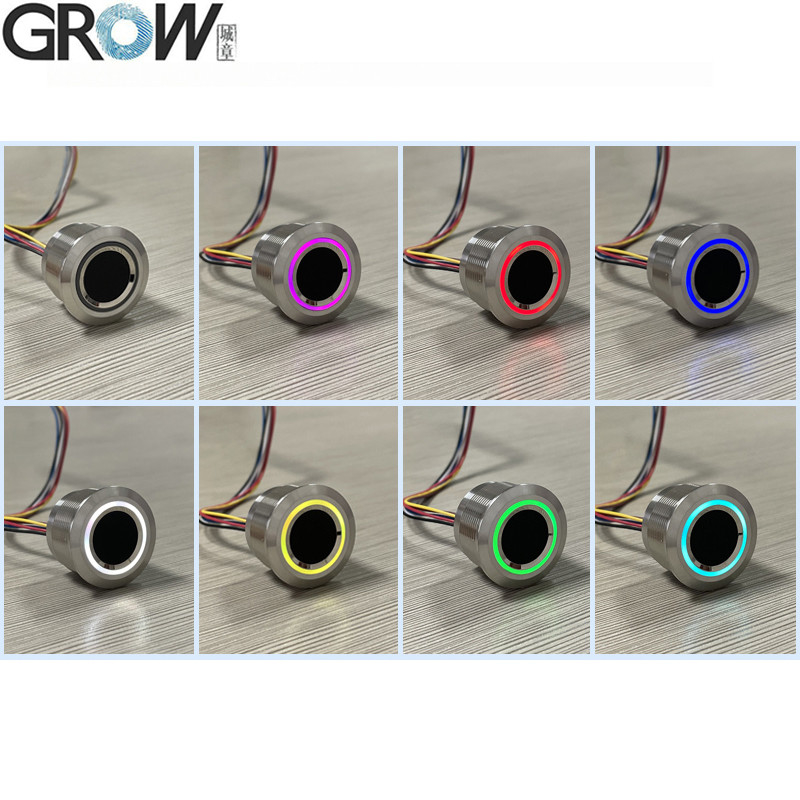

2. আরজিবি এলইডি রঙ, 7 টি রঙ রয়েছে যা কমান্ড দ্বারা নিয়ন্ত্রিত হতে পারে।
3. R503-5V সব গ্রোভের কন্ট্রোল বোর্ডের সাথে সামঞ্জস্যপূর্ণ নয়.
ফাইল
·আর্ডুইনো, অ্যান্ড্রয়েড, নেট, উইন্ডোজ ইত্যাদির জন্য বিনামূল্যে রেফারেন্স এসডিকে ফাইল সরবরাহ করা।
·ব্যবহারকারীর ম্যানুয়াল প্রদান
আপনি এই ওয়েবসাইট লিঙ্ক থেকে R503-5V ব্যবহারকারীর ম্যানুয়াল ডাউনলোড করতে পারেনঃ
https://hzgrow.en.made-in-china.com
R503 ইউটিউবে পরীক্ষার প্রোগ্রাম অপারেশন ভিডিও প্রদর্শনঃhttps://youtu.be/eD2xtwCWOmQ
যদি এসডিকে ফাইল প্রয়োজন হয়, আমাদের সাথে যোগাযোগ করুন.
এফপিসি ফিঙ্গারপ্রিন্ট মডিউল প্রযুক্তি কি?
ফিঙ্গারপ্রিন্ট মডিউল হল ফিঙ্গারপ্রিন্ট লক এর মূল উপাদান, যা ফিঙ্গারপ্রিন্ট অ্যাক্সেস কন্ট্রোল বা হার্ড ড্রাইভ, মোবাইল ফোন ইত্যাদি ডিভাইসে ইনস্টল করা হয়,আঙুলের ছাপ সংগ্রহ এবং আঙুলের ছাপ সনাক্তকরণ মডিউল সম্পূর্ণ করতে ব্যবহৃত হয়. ফিঙ্গারপ্রিন্ট মডিউল মূলত ফিঙ্গারপ্রিন্ট অ্যাক্সিভেশন মডিউল, ফিঙ্গারপ্রিন্ট স্বীকৃতি মডিউল এবং বর্ধিত ফাংশন মডিউল (যেমন লক ড্রাইভ মডিউল) নিয়ে গঠিত,এফপিসি ফিঙ্গারপ্রিন্ট মডিউল এর গুরুত্বপূর্ণ উপাদান.
এফপিসি ফিঙ্গারপ্রিন্ট মডিউলকে তার ফিঙ্গারপ্রিন্ট স্বীকৃতি পদ্ধতি অনুসারে ভাগ করা যেতে পারেঃ
1. অপটিক্যাল ফিঙ্গারপ্রিন্ট মডিউল, যা ফিঙ্গারপ্রিন্ট সনাক্ত করতে আলোর প্রতিফলন এবং প্রতিফলনের নীতির উপর নির্ভর করে;
2. ক্যাপাসিটেন্স ফিঙ্গারপ্রিন্ট মডিউল, যা ক্যাপাসিটেন্সের মান পরিবর্তনের মাধ্যমে ফিঙ্গারপ্রিন্ট সংগ্রহ করে;
3.আরএফ ফিঙ্গারপ্রিন্ট মডিউল (স্ক্র্যাচ ফিঙ্গারপ্রিন্ট মডিউল), প্যাটার্ন সনাক্ত করতে ট্র্যাক আরএফ সিগন্যাল ব্যবহার করে।
এফপিসি ফিঙ্গারপ্রিন্ট মডিউলের নীতিঃ
1. অপটিক্যাল ফিঙ্গারপ্রিন্ট মডিউল, আলোর বিচ্ছিন্নতা এবং প্রতিফলন নীতি ব্যবহার, প্রিজম নীচে থেকে প্রিজম, এবং প্রিজম শট মাধ্যমে আলো,আঙুলের ছাপ পৃষ্ঠের উপর আলো শট আঙুলের ছাপ বিপরীতমুখী রেখা বিচ্ছিন্নতা কোণ এবং আলোর প্রতিফলন ফিরে একই হবে না, সিএমওএস বা সিসিডি অপটিক্যাল ডিভাইস সংগ্রহের সমাপ্তির পরে চিত্রের বিভিন্ন স্তরের উজ্জ্বলতার তথ্য, ফিঙ্গারপ্রিন্ট সংগ্রহ করা হবে।
2সেমিকন্ডাক্টর ফিঙ্গারপ্রিন্ট মডিউল, ক্যাপাসিটিভ বা ইনডাকটিভ, নীতি অনুরূপ, এক টুকরা মধ্যে ইন্টিগ্রেটেড হাজার হাজার সেমিকন্ডাক্টর ডিভাইস উপরআঙুল তার সমন্বয় অন্য পাশের capacitance (ইন্ডাক্ট্যান্স) এর উপর স্থাপন, আঙ্গুল সমতল অসমানতা কারণে, প্লেট সঙ্গে যোগাযোগের মধ্যে প্রকৃত দূরত্বের বিভিন্ন আকারের মধ্যে bumps এবং bumps, গঠন ক্ষমতা / inductance মান.ক্যাপাসিট্যান্স/ইন্ডাক্ট্যান্স মান ভিন্ন হবে, এবং সরঞ্জাম এই নীতি অনুযায়ী সংগৃহীত বিভিন্ন মান সংক্ষিপ্ত করা হবে, এবং ফিঙ্গারপ্রিন্ট সংগ্রহ সম্পন্ন করা হবে।
3.আরএফ ফিঙ্গারপ্রিন্ট মডিউল, জৈবিক আরএফ ফিঙ্গারপ্রিন্ট সনাক্তকরণ প্রযুক্তি ব্যবহার করে, সেন্সরের মধ্য দিয়ে আরএফ সিগন্যালের একটি ট্রেস নির্গত করতে,আঙুলের ত্বকে প্রবেশ করে টেক্সচারের অভ্যন্তরীণ স্তর নিয়ন্ত্রণ করে, যাতে সেরা আঙুলের ছাপের ছবি পাওয়া যায়। শক্তিশালী এন্টি-ফাল্গিং আঙুলের ছাপ ক্ষমতা, আরএফ সনাক্তকরণ নীতি শুধুমাত্র মানুষের ত্বকের ত্বকের প্রতিক্রিয়া,যা মূলত কৃত্রিম আঙুলের ছাপের সমস্যা দূর করে।.
